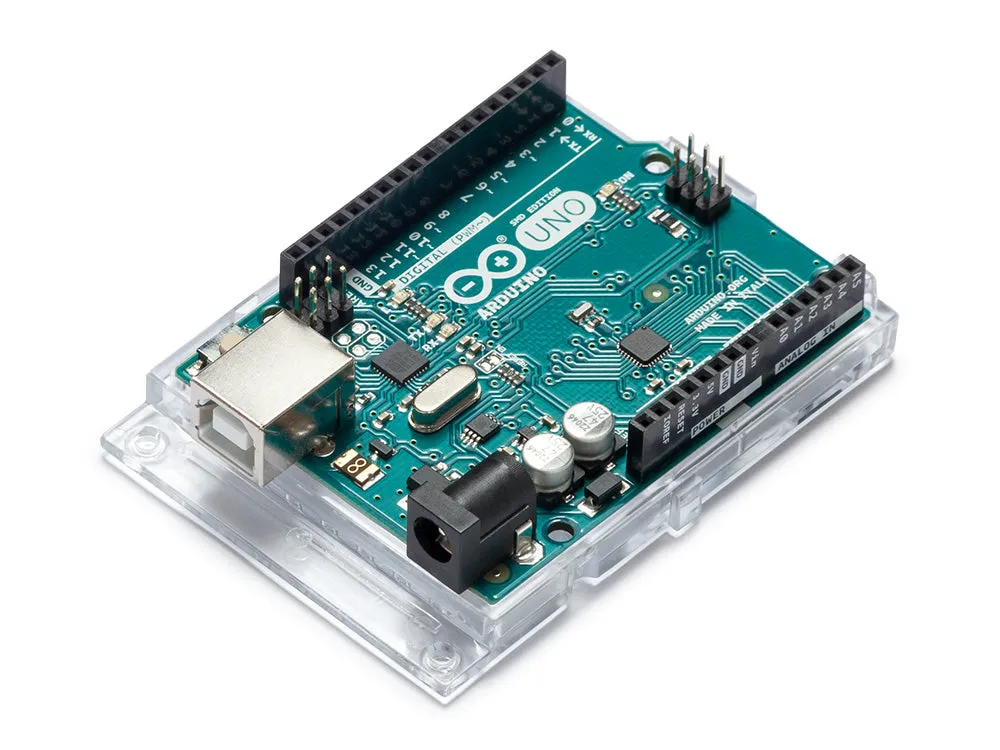

Arduino® UNO SMD Rev3 original

Arduino Uno Rev3 SMD - Carte microcontrôleur pour débutants et experts

L’Arduino Uno Rev3 SMD est une carte microcontrôleur polyvalente basée sur l’ATmega328P. Que vous soyez débutant dans le monde de l’électronique et de la programmation, ou maker expérimenté, cette carte offre tout ce dont vous avez besoin pour donner vie à vos projets créatifs. Avec une gamme de spécifications techniques et de fonctions pratiques, l’Uno Rev3 SMD est un choix fiable et puissant pour vos aventures électroniques.

Caractéristiques principales :

  • Microcontrôleur : L’Uno Rev3 SMD est alimenté par le microcontrôleur ATmega328P, ce qui en fait une base solide pour vos projets.

  • Broches d’entrée/sortie numériques : Avec pas moins de 14 broches d’entrée/sortie numériques (dont 6 peuvent être utilisées comme sorties PWM), vous disposez d’une grande flexibilité pour travailler avec différents composants et capteurs.

  • Entrées analogiques : L’Uno Rev3 SMD dispose de 6 entrées analogiques, vous permettant de traiter des signaux analogiques, comme des données de capteurs.

  • Résonateur céramique 16 MHz : Équipé d’un résonateur céramique 16 MHz précis (CSTCE16M0V53-R0), l’Uno Rev3 SMD garantit un fonctionnement stable de vos programmes.

  • Connexion USB : Connectez facilement la carte à un ordinateur via le port USB pour téléverser votre code et tester vos projets.

  • Options d’alimentation : Alimentez la carte via le câble USB ou utilisez un adaptateur AC vers DC ou une batterie pour les applications portables.

  • Header ICSP et bouton Reset : Le header ICSP intégré permet de programmer le microcontrôleur à l’aide d’un programmateur externe. Avec le bouton reset, vous pouvez redémarrer votre code lorsque nécessaire.

Fonctions supplémentaires dans la version R3 :

  • Convertisseur USB-série ATmega16U2 : Cette mise à niveau offre une meilleure communication USB, ce qui se traduit par un transfert de données plus fluide.

  • Brochage étendu : L’ajout des broches SDA et SCL pour la communication TWI et d’autres nouvelles broches, telles que IOREF pour adapter les shields à la tension d’alimentation et une broche réservée pour une utilisation future, accroît la polyvalence de la carte.

  • Circuit RESET amélioré : Le circuit RESET renforcé augmente la fiabilité de la carte.

Spécifications techniques :

  • Microcontrôleur : ATmega328P

  • Tension de service : 5V

  • Tension d’entrée recommandée : 7-12V

  • Tension d’entrée maximale : 6-20V

  • Broches d’E/S numériques : 14 (dont 6 offrent une sortie PWM)

  • Broches d’E/S numériques PWM : 6

  • Entrées analogiques : 6

  • Courant DC par broche d’E/S : 20 mA

  • Courant DC pour la broche 3.3V : 50 mA

  • Mémoire Flash : 32 KB (dont 0.5 KB utilisés par le bootloader)

  • SRAM : 2 KB

  • EEPROM : 1 KB

  • Fréquence d’horloge : 16 MHz

  • LED intégrée : broche 13

  • Dimensions : 68.6 mm (L) x 53.4 mm (l)

  • Poids : 25 g

Avec l’Arduino Uno Rev3 SMD, vous avez tous les outils en main pour concevoir vos propres projets, réaliser des prototypes et développer vos compétences en électronique et en programmation. Que vous soyez amateur, étudiant ou professionnel, cette carte est le choix idéal pour laisser libre cours à votre créativité. Alors, commencez dès aujourd’hui à expérimenter et découvrez les possibilités illimitées de l’Arduino Uno Rev3 SMD !

  • ATmega328P
  • Connexion USB
  • Brochage étendu
  • Réinitialisation améliorée

Pourquoi choisir ce produit ?

  • Beaucoup de connexions – 14 broches numériques et 6 entrées analogiques.
  • Prise en charge PWM – 6 broches numériques peuvent utiliser une sortie PWM.
  • Fonctionnement stable – Résonateur céramique de 16 MHz pour un timing précis.
  • Téléversement facile – Connectez la carte via le port USB.
  • Bouton de réinitialisation pratique – Redémarrez votre code lorsque nécessaire.
Spécifications
MicrocontrôleurATmega328P
Dimensions68.6 mm (L) x 53.4 mm (l)
ConnexionUSB
Broches d'E/S numériques14 (dont 6 offrent une sortie PWM)
Courant CC par broche d'E/S20 mA
Courant CC pour broche 3.3V50 mA
Mémoire Flash32 KB (dont 0.5 KB utilisés par le bootloader)
SRAM2 KB
EEPROM1 KB
Fréquence d'horloge16 MHz
Poids25 g
Tension de fonctionnement5V
Entrées analogiques6
Convertisseur USB vers sérieATmega16U2
Circuit RESET amélioréLe circuit RESET renforcé augmente la fiabilité de la carte
Tension d'entrée recommandée7-12V
Tension d'entrée maximale6-20V
Broches d'E/S numériques PWM6
LED intégréeBroche 13
