Schéma de câblage et exemple de code

Voici comment connecter le Capteur de poids jusqu’à 50 kg à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Mesure du poids avec une cellule de charge 50kg et HX711

Ce projet mesure le poids à l’aide d’une cellule de charge 50kg connectée à une Arduino Uno via un module amplificateur HX711. Le sketch tare la balance au démarrage et affiche en continu le poids mesuré dans le Serial Monitor. Vous pouvez calibrer la mesure en ajustant le facteur de calibration avec un poids connu.

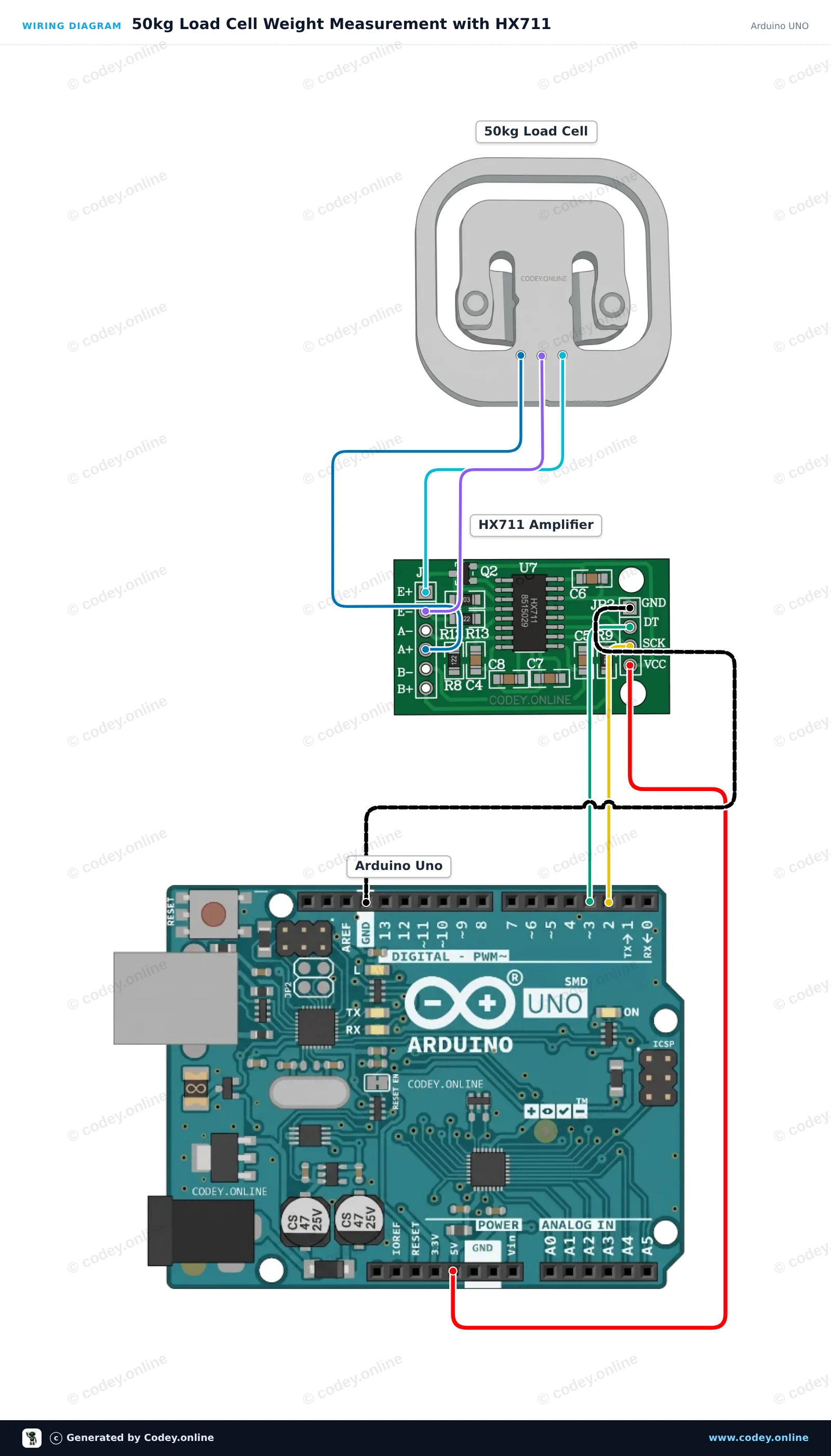

Schéma de câblage : Capteur de poids jusqu’à 50 kg sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

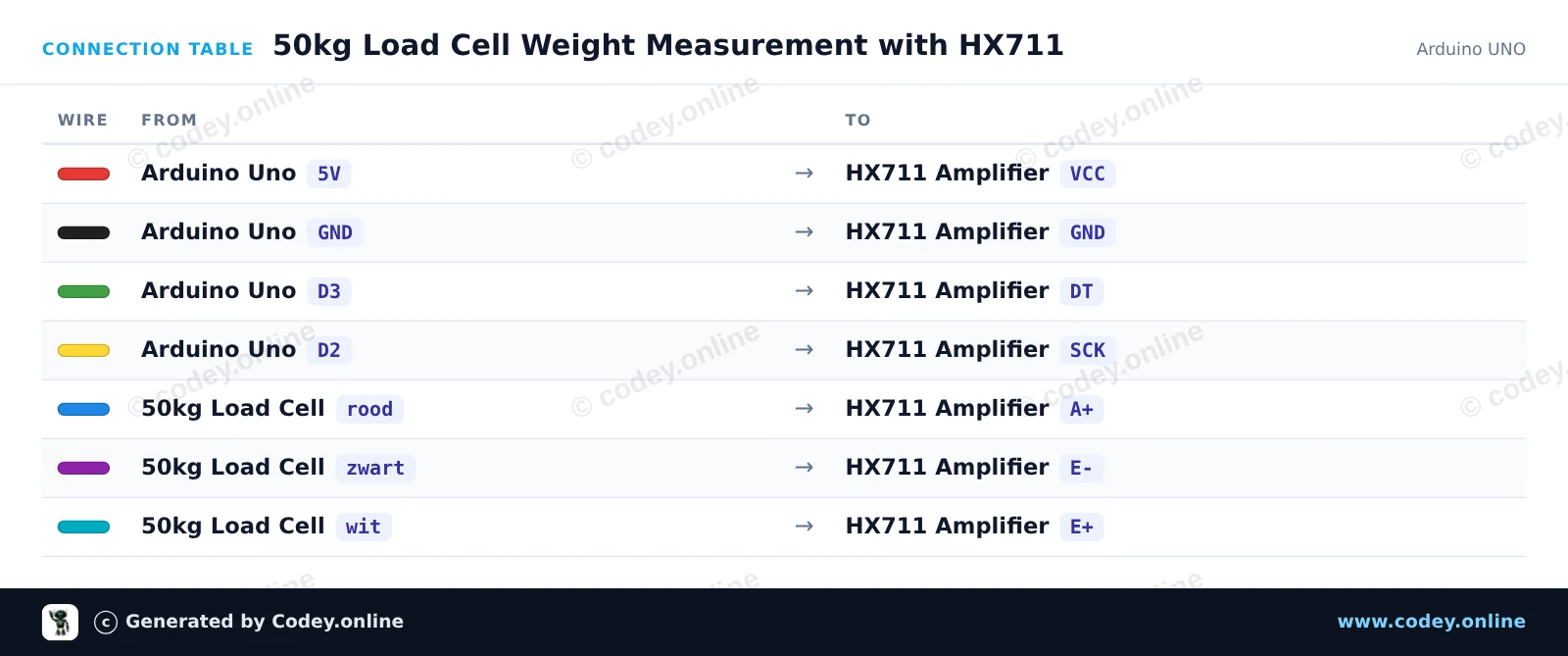

Tableau de câblage : Capteur de poids jusqu’à 50 kg sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
50kg_Load_Cell_Weight_Measurement_with_H.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 50kg Load Cell Weight Measurement with HX711
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 50kg Load Cell Weight Sensor
 *  Libraries : HX711 Arduino Library 0.7.5
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include "HX711.h"

const int LOADCELL_DOUT_PIN = 3;
const int LOADCELL_SCK_PIN = 2;

HX711 scale;

// Adjust this calibration factor after testing with a known reference weight
float calibration_factor = -7050.0;

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port to connect
  }

  Serial.println(F("--- HX711 Load Cell Scale ---"));
  Serial.println(F("Initializing scale, do not place weight on the sensor..."));

  scale.begin(LOADCELL_DOUT_PIN, LOADCELL_SCK_PIN);
  scale.set_scale(calibration_factor);
  scale.tare(); // Reset the scale to 0

  Serial.println(F("Tare complete. Ready for measurements."));
}

void loop() {
  if (scale.is_ready()) {
    float weight = scale.get_units(5);
    Serial.print(F("Weight: "));
    Serial.print(weight, 2);
    Serial.println(F(" units"));
  } else {
    Serial.println(F("HX711 not ready."));
  }

  delay(500);
}

Bibliothèques nécessaires : HX711 Arduino Library 0.7.5

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Cellule de charge 50kg avec amplificateur HX711

Ce projet lit les valeurs de poids d’une seule cellule de charge half-bridge 50kg à l’aide d’un amplificateur HX711 et de deux résistances de 1kΩ pour compléter le pont de Wheatstone. Connectez le circuit, téléversez le sketch et ouvrez le Serial Monitor à 115200 baud pour afficher les relevés du capteur de poids en temps réel.

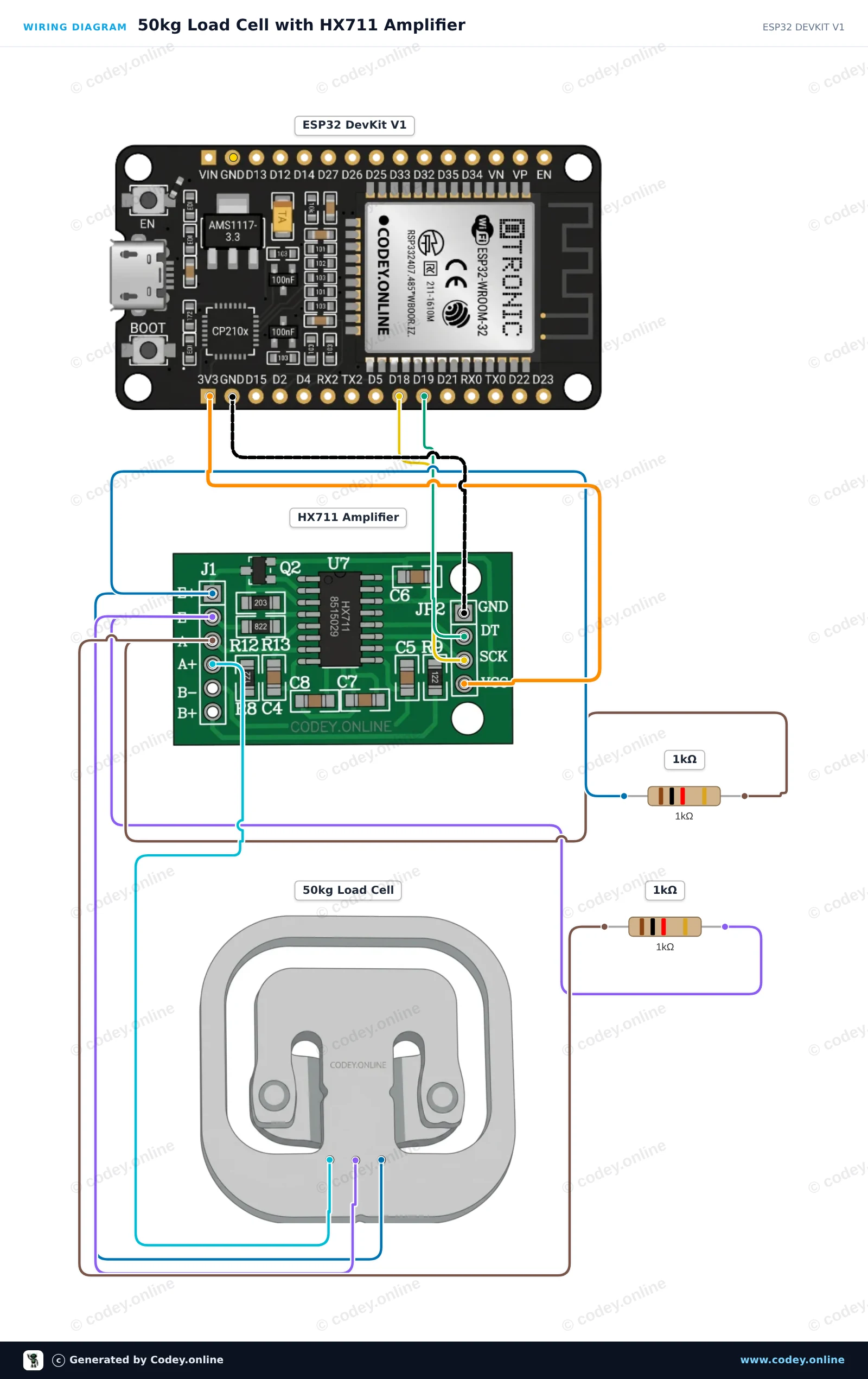

Schéma de câblage : Capteur de poids jusqu’à 50 kg sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

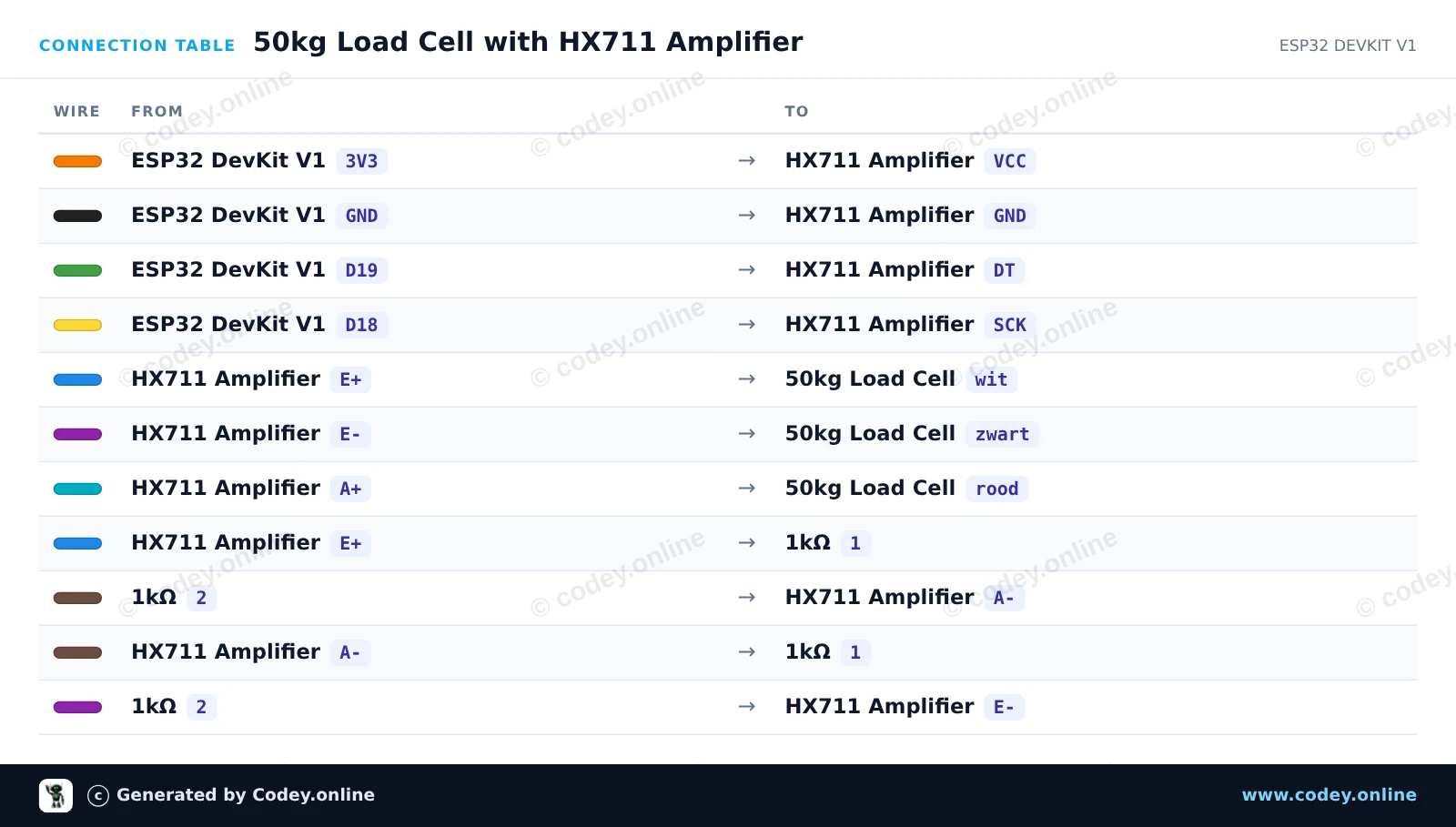

Tableau de câblage : Capteur de poids jusqu’à 50 kg sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
50kg_Load_Cell_with_HX711_Amplifier.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 50kg Load Cell with HX711 Amplifier
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 50kg Load Cell Weight Sensor
 *  Libraries : HX711 Arduino Library 0.7.5
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include "HX711.h"

// Pin definitions for HX711
const int DOUT_PIN = 19;
const int SCK_PIN = 18;

HX711 scale;

void setup() {
  Serial.begin(115200);
  Serial.println("50kg Load Cell Demo");

  scale.begin(DOUT_PIN, SCK_PIN);

  Serial.println("Taring scale... Please keep sensor unloaded.");
  delay(1000);
  scale.tare();
  Serial.println("Tare complete. Ready for readings!");
}

void loop() {
  if (scale.is_ready()) {
    long rawValue = scale.get_value(5);
    Serial.print("Raw Load Cell Value: ");
    Serial.println(rawValue);
  } else {
    Serial.println("HX711 not found or not ready.");
  }

  delay(500);
}

Bibliothèques nécessaires : HX711 Arduino Library 0.7.5

Wiring diagram and example code generated by Codey.online — https://www.codey.online

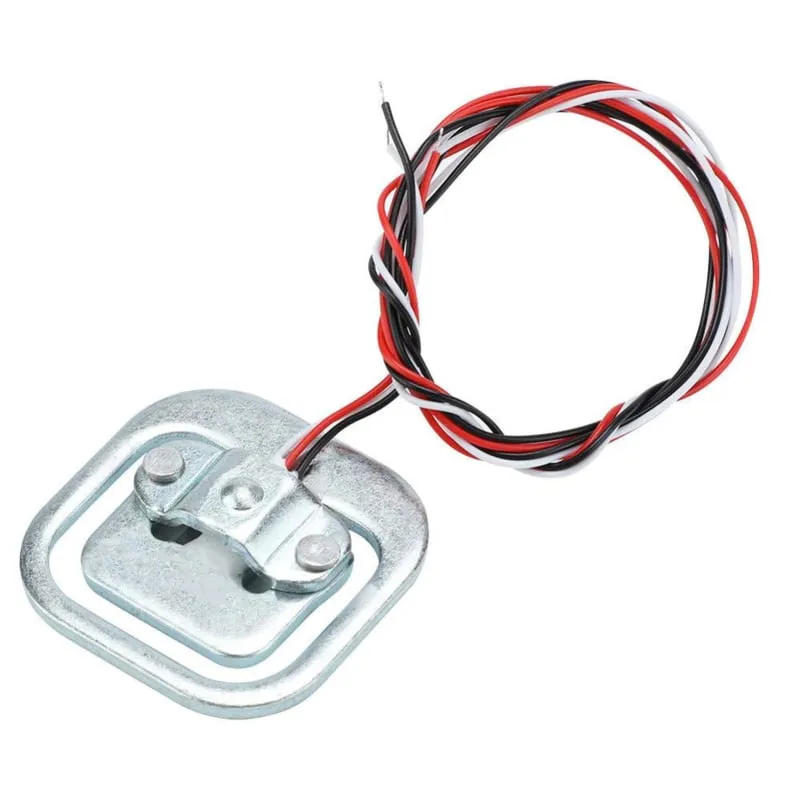

Capteur de poids jusqu’à 50 kg

Cette cellule de charge ou capteur de poids peut supporter un poids jusqu’à 50KG. Si vous souhaitez peser un poids plus élevé, il est possible de combiner le capteur. Par exemple, en utilisant 4 cellules de charge de 50KG, le poids maximal devient 200KG.

Matériau : Aluminium

Capacité : 50KG

À utiliser avec Arduino, ESP32 ou ESP8266 en combinaison avec le module amplificateur de cellule de charge HX711.

Dimensions
Longueur : 3,88cm
Largeur : 3,88cm
Hauteur : 1,21cm

  • Capteur de poids
  • Jusqu'à 50 kg
  • 3,88 cm
  • Aluminium
La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Jusqu'à 50 kg – Mesure des poids jusqu'à 50 kg.
  • Plage combinable – Peut être combinée pour un poids maximal plus élevé.
  • Matériau en aluminium – Fabriqué en aluminium.
  • Convient pour Arduino – Utilisable avec Arduino, ESP32 ou ESP8266.
Spécifications
Largeur3,88 cm
Convient pourArduino / ESP32 / ESP8266
Matériaualuminium
Longueur3,88 cm
Compatible avecAmplificateur de cellule de charge HX711
Hauteur1,21 cm
Capaciteit50KG
