CS32 | Blue Pill | 72 MHz | 64 Ko | clone STM32

Le clone CS32 STM32, également appelé Blue Pill, est une petite Arduino très puissante, un peu plus grande que l’Arduino Nano mais avec de meilleures performances et davantage de mémoire. Programmable simplement via l’IDE Arduino.

ATTENTION : NE CONVIENT PAS AUX DÉBUTANTS

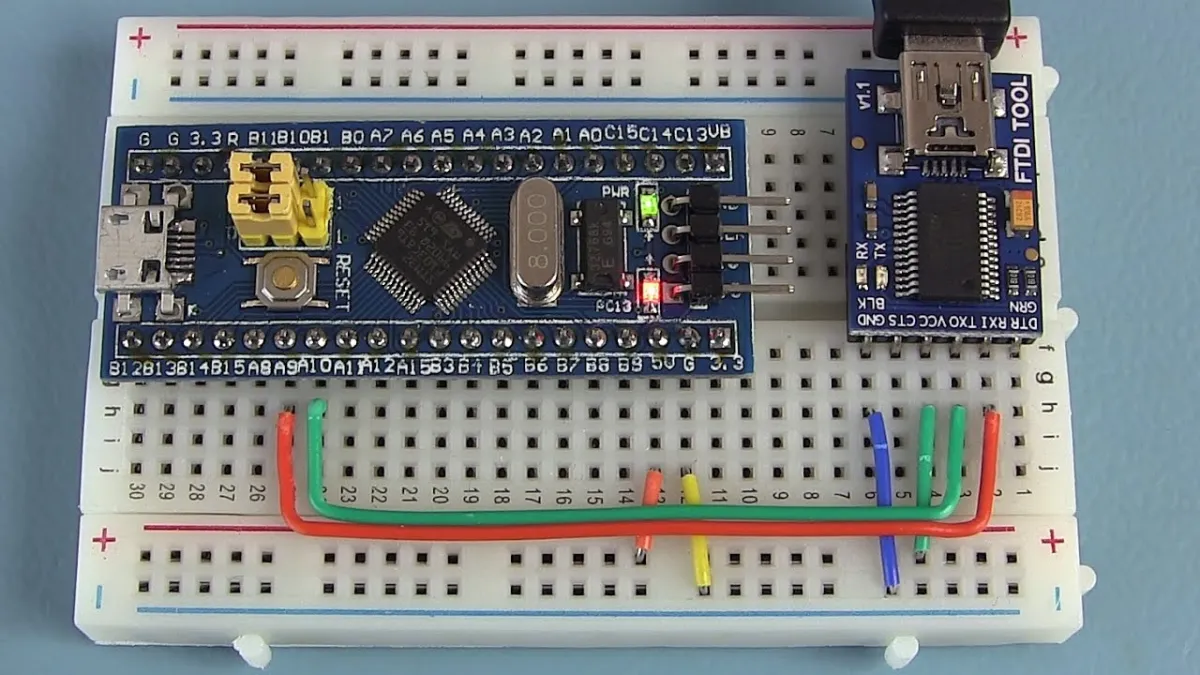

La Blue Pill est fournie par défaut uniquement avec le firmware UART propre à la puce. Vous pouvez ainsi téléverser un sketch ou un bootloader à l’aide d’un adaptateur série comme le FT232RL sur les broches TX (A9) et RX (A10). Si vous souhaitez également pouvoir l’utiliser via USB, installez d’abord le bootloader stm32duino. Consultez ensuite le GitHub du projet Arduino_stm32 pour plus de détails.

Fréquence d’horloge 72Mhz et 64KB de mémoire.

Modèle : STM32F103C8T6.
Processeur : CPU ARM 32 Cortex-M3.
Fréquence : 72 MHz
Mémoire : 64K de mémoire flash, 20K SRAM.
2.0-3.6 v, I/O.
27 GPIO’s
Convertisseur analogique-numérique 10x 12 bits
USART/ I2C/ SPI/ USB/ CAN/ DMA
Tension de fonctionnement : 3.3/5V
Reset (POR/PDR).
Quartz 4-16 MHz.
Interface Mini USB intégrée, pour l’alimentation et la communication USB avec l’IDE Arduino
Taille : 5.3 cm x 2.2 cm.

Attention : Sur les cartes Blue Pill, la broche 5V est directement reliée au 5V du port USB, sans diode de protection. N’utilisez donc pas le port USB en même temps qu’une alimentation externe.

Dimensions
Longueur : 5,4cm
Largeur : 2,3cm
Hauteur : 1,1cm
