Kit à souder sapin de Noël (OT2647 série SH) – mode d’emploi

Voir le produit Télécharger le PDF

Ce mode d’emploi explique comment assembler le kit à souder sapin de Noël de la série OT2647 SH, un petit sapin avec des LEDs rouges, vertes et jaunes clignotantes. Matériel nécessaire : fer à souder, étain à souder et pince coupante.

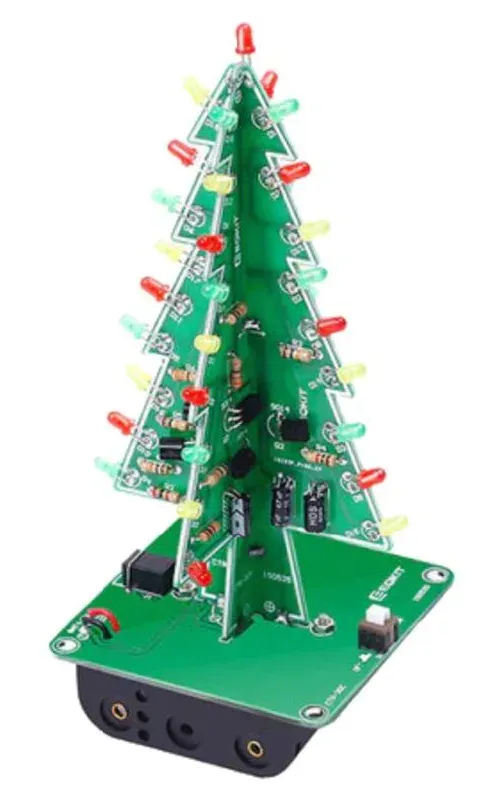

Image du circuit imprimé sapin de Noël entièrement soudé avec des LEDs rouges, jaunes et vertes — Le kit à souder sapin de Noël assemblé

Liste des composants

Composant	Emplacement	Code du circuit imprimé	Quantité
Résistance 100 Ω	R2/R4/R6/R7	SH-A	4
Résistance 4.7K Ω	R1/R3/R5	SH-A	3
Condensateur 47 µF	C1/C2/C3	SH-A	3
LED 3mm rouge	D1 t/m D6 + D19	SH-A	7
LED 3mm jaune	D7 t/m D12	SH-A	6
LED 3mm vert	D13 t/m D18	SH-A	6
Transistor 9014	Q1 t/m Q3	SH-A	3
Résistance 100 Ω	R2/R4/R6	SH-B	1
Résistance 4.7K Ω	R1/R3/R5	SH-B	1
Condensateur 47 µF	C1/C2/C3	SH-B	3
LED 3mm rouge	D7 t/m D12	SH-B	6
LED 3mm jaune	D13 t/m D18	SH-B	6
LED 3mm vert	D1 t/m D6	SH-B	6
Transistor 9014	Q1 t/m Q3	SH-B	3
Interrupteur 5.8mm	S1	SH-C	1
Prise DC 3.5mm	J1	SH-C	1
Support de batterie 3xAA	BAT4.5V	SH-C	1

Contenu de l’emballage

1x Circuit imprimé SH-A
1x Circuit imprimé SH-B
1x Circuit imprimé SH-C
7x Résistance 100 Ω
6x Résistance 4.7K Ω
6x Transistor NPN S9014
6x Condensateur 47µF 16V
13x LED 3mm Rouge
12x LED 3mm Vert
12x LED 3mm Jaune
1x Câble USB vers DC 3.5mm
1x Prise DC J1 3.5mm
1x Interrupteur S1 5.8mm
1x Support de batterie pour 3x piles AA
1x Mode d’emploi en néerlandais Otronic

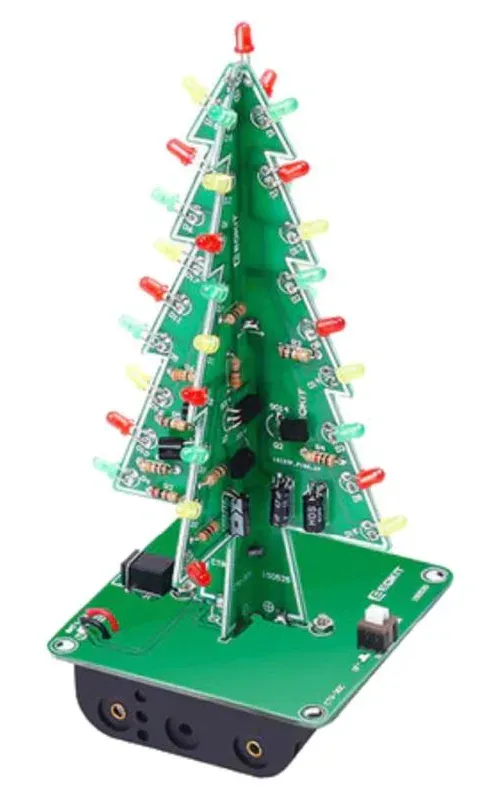

Image du circuit imprimé sapin de Noël assemblé — Le kit à souder sapin de Noël, prêt à être assemblé

Résistances

Dessin schématique d’une résistance de 100 Ohm — Résistance 100 Ohm

Dessin schématique d’une résistance de 4,7K Ohm — Résistance 4,7K Ohm

Les circuits imprimés ont un code unique. Dans l’aperçu au verso de ce mode d’emploi, il est indiqué pour chaque circuit imprimé quels composants vous devez souder. Par exemple : R6 sur le circuit imprimé CTR-30A est une résistance différente de R6 sur le circuit imprimé CTR-30B. Les petites LEDs sont classées d’une certaine manière dans ce mode d’emploi, mais peuvent aussi être placées dans un autre ordre si vous le souhaitez.

Instructions de montage

Commencez par souder les résistances. Les résistances ne sont pas polarisées, ce qui signifie que vous pouvez les placer dans les deux sens et qu’il n’y a pas de + ni de –.
Soudez les transistors en veillant à ce que le côté plat et le côté arrondi correspondent à l’illustration sur le circuit imprimé.
Soudez les condensateurs et faites bien attention au + et au -. Sur le condensateur, un bord blanc est représenté avec un signe moins à l’intérieur. Vous pouvez aussi le voir à la longueur des pattes. La patte longue est le + et la patte courte le -. Sur le PCB, les traits blancs inclinés indiquent le côté du -.

Gros plan d’un condensateur avec patte longue (+) et patte courte (-) — Condensateur avec pattes + et - indiquées

Soudez les LEDs selon le schéma ci-dessus. Sur le PCB, il y a un trou rond et un trou carré. Le trou rond est le – et le trou carré est le +. Pour la LED, la patte longue est le + et la patte courte le -. Le côté négatif se reconnaît également au côté plat de la LED elle-même.

Gros plan d’une LED rouge avec patte longue (+) et patte courte (-) — LED avec pattes + et - indiquées

Une fois tous les composants soudés, les circuits imprimés CTR-30A et CTR-30B peuvent être emboîtés l’un dans l’autre. Soudez ensuite les points de renfort ensemble afin que l’ensemble soit bien solide.
Placez maintenant le petit sapin sur la plaque inférieure CTR-30C et faites bien attention au + et au -. Soudez ensuite le sapin en place. MERRY CHRISTMAS!

OTRONIC® est une marque déposée. Aucun élément de ce mode d’emploi ne peut être copié sans l’autorisation d’OTRONIC. Consultez OTRONIC.NL pour plus d’informations sur les produits OTRONIC. OTRONIC – Crommelinbaan 61c – 2142 EX – Cruquius – Nederland.
