Schéma de câblage et exemple de code

Voici comment connecter le Module d’horloge temps réel DS3231 I2C (RTC haute précision) à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Horloge temps réel DS3231 avec Arduino Uno

Ce projet relie un module RTC DS3231 de haute précision à un Arduino Uno via I2C. Le sketch règle la RTC sur l'heure de compilation si l'alimentation a été coupée, puis lit et affiche chaque seconde dans le Serial Monitor la date, l'heure et les mesures du capteur de température intégré, au format approprié.

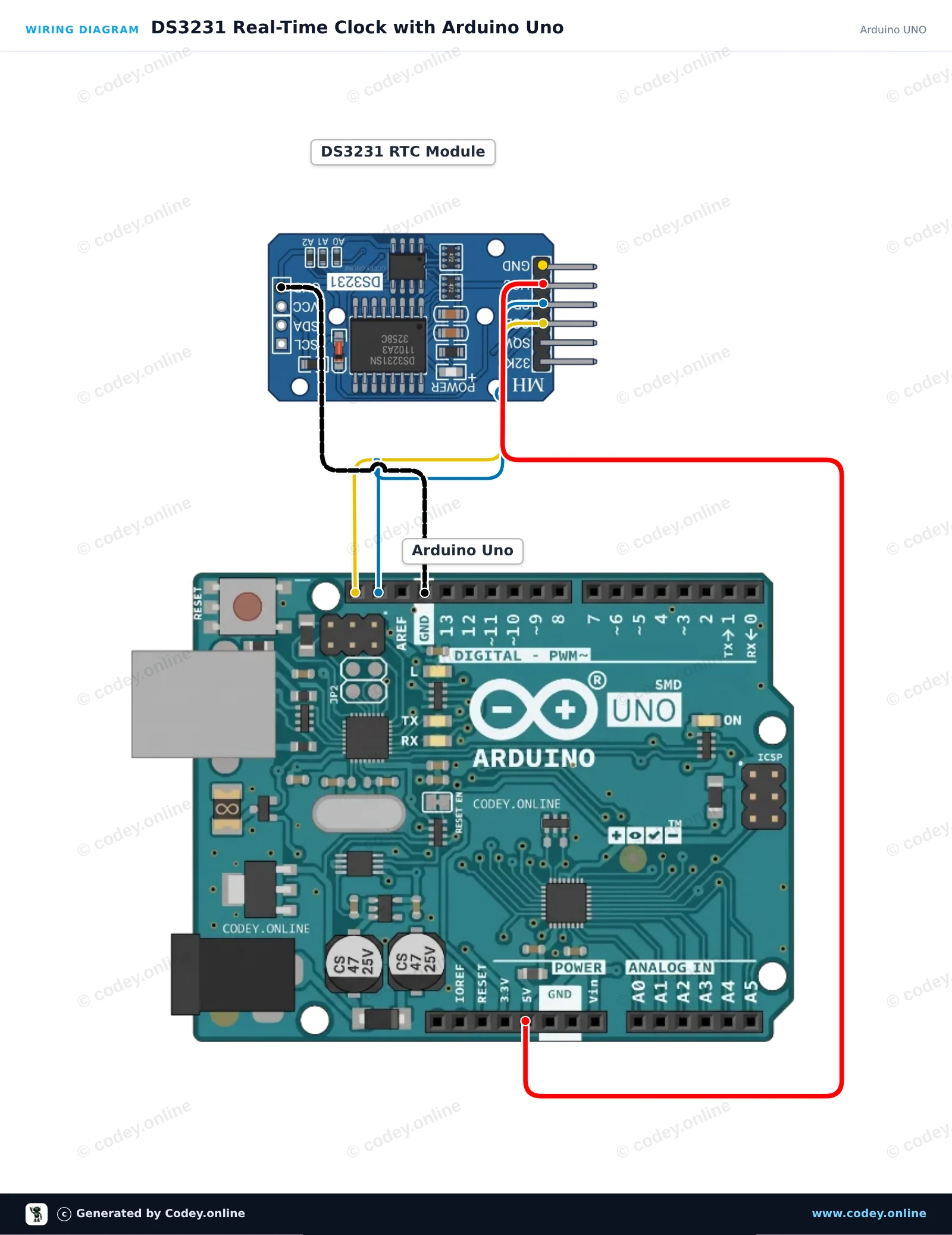

Schéma de câblage : Module d’horloge temps réel DS3231 I2C (RTC haute précision) sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

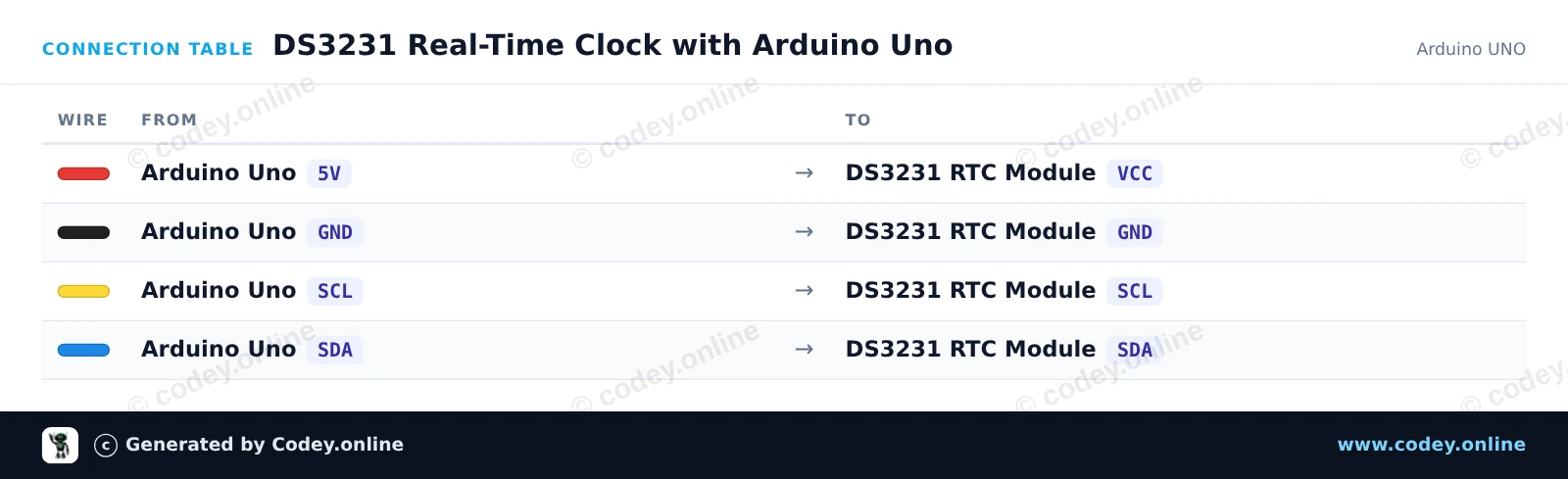

Tableau de câblage : Module d’horloge temps réel DS3231 I2C (RTC haute précision) sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
DS3231_Real_Time_Clock_with_Arduino_Uno.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : DS3231 Real-Time Clock with Arduino Uno
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : DS3231 Real Time Clock Module I2C
 *  Libraries : RTClib 2.1.4
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <RTClib.h>

RTC_DS3231 rtc;

void setup() {
  Serial.begin(115200);
  while (!Serial);

  if (!rtc.begin()) {
    Serial.println(F("Couldn't find DS3231 RTC"));
    while (1) delay(10);
  }

  if (rtc.lostPower()) {
    Serial.println(F("RTC lost power, setting time to compile time..."));
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }

  Serial.println(F("DS3231 RTC initialized."));
}

void loop() {
  DateTime now = rtc.now();

  char dateBuffer[11];
  char timeBuffer[9];
  snprintf(dateBuffer, sizeof(dateBuffer), "%04d-%02d-%02d", now.year(), now.month(), now.day());
  snprintf(timeBuffer, sizeof(timeBuffer), "%02d:%02d:%02d", now.hour(), now.minute(), now.second());

  Serial.print(F("Date: "));
  Serial.print(dateBuffer);
  Serial.print(F(" | Time: "));
  Serial.print(timeBuffer);
  Serial.print(F(" | Temp: "));
  Serial.print(rtc.getTemperature());
  Serial.println(F(" C"));

  delay(1000);
}

Bibliothèques nécessaires : RTClib 2.1.4

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Horloge temps réel ESP32 avec DS3231

Ce projet lit la date, l'heure et la température interne actuelles du module Real Time Clock DS3231 via I2C. Connectez le module au rail 3.3V de l'ESP32 et aux broches I2C par défaut, puis ouvrez le Serial Monitor à 115200 baud pour afficher l'horodatage en direct.

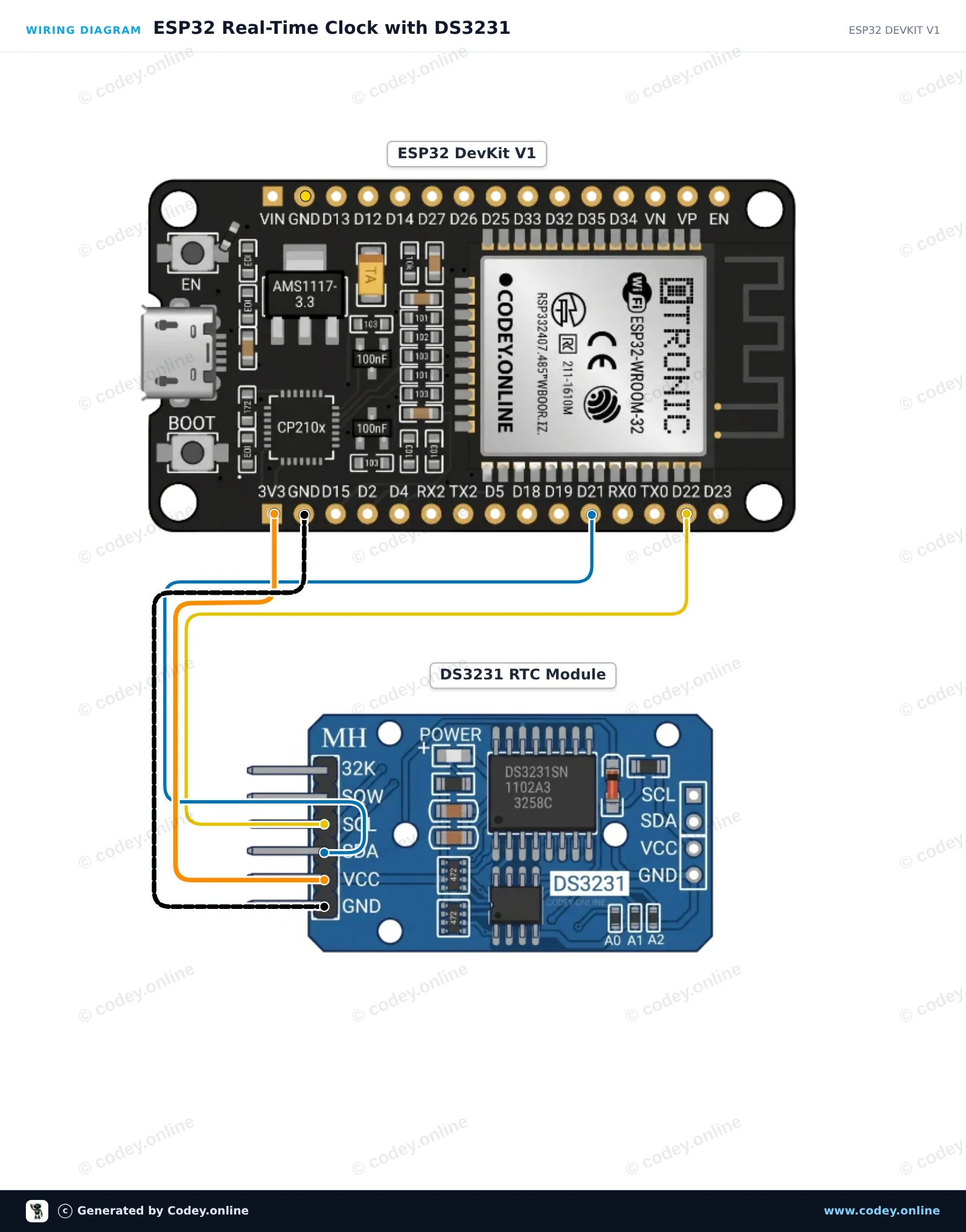

Schéma de câblage : Module d’horloge temps réel DS3231 I2C (RTC haute précision) sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

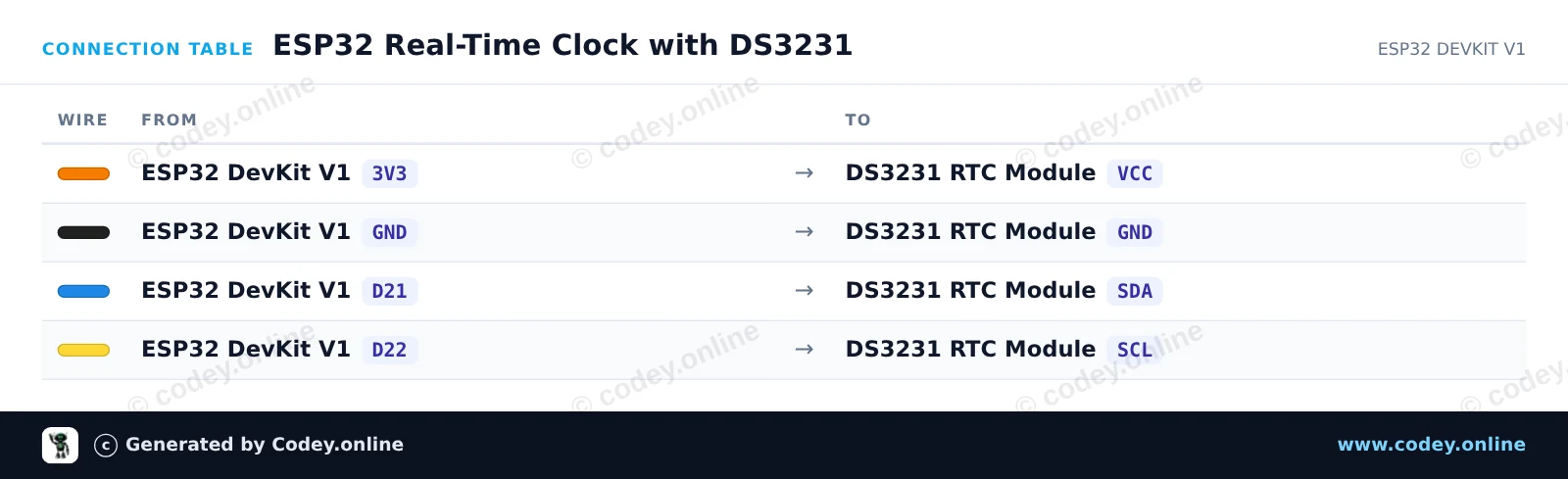

Tableau de câblage : Module d’horloge temps réel DS3231 I2C (RTC haute précision) sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
ESP32_Real_Time_Clock_with_DS3231.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 Real-Time Clock with DS3231
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : DS3231 Real Time Clock Module I2C
 *  Libraries : RTClib 2.1.4
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include "RTClib.h"

RTC_DS3231 rtc;

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(10); }

  Wire.begin(21, 22); // SDA = GPIO 21, SCL = GPIO 22

  if (!rtc.begin()) {
    Serial.println("Couldn't find DS3231 RTC module!");
    while (1) delay(10);
  }

  if (rtc.lostPower()) {
    Serial.println("RTC lost power, setting time to compilation time!");
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }
}

void loop() {
  DateTime now = rtc.now();

  char buffer[30];
  snprintf(buffer, sizeof(buffer), "%04d-%02d-%02d %02d:%02d:%02d",
           now.year(), now.month(), now.day(),
           now.hour(), now.minute(), now.second());

  Serial.print("Current Time: ");
  Serial.print(buffer);
  Serial.print(" | Temp: ");
  Serial.print(rtc.getTemperature());
  Serial.println(" °C");

  delay(1000);
}

Bibliothèques nécessaires : RTClib 2.1.4

Wiring diagram and example code generated by Codey.online — https://www.codey.online

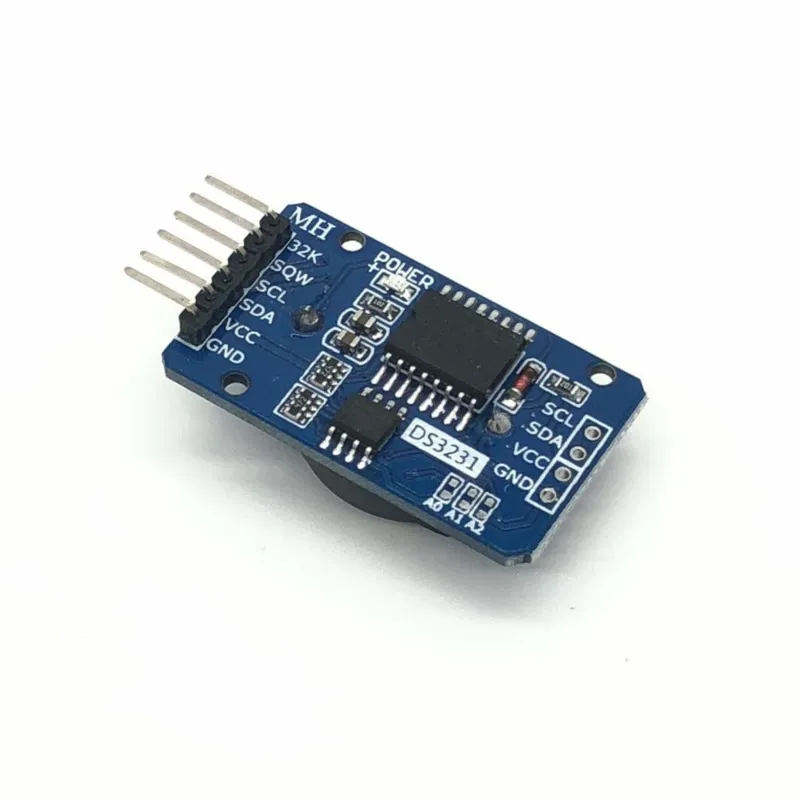

Module d’horloge temps réel DS3231 I2C (RTC haute précision)

Module d’horloge temps réel avec la puce DS3231 (. Ce module permet à l’Arduino de connaître l’heure exacte à tout moment. En connectant l’Arduino à la broche ´sqw´, il est possible de générer une interruption chaque seconde, avec laquelle des valeurs de capteurs ou un affichage peuvent être sollicités.

Caractéristiques du module DS3231 :

Communication : interface I2C.
Maintient l’heure avec précision, même lorsque le module n’est pas connecté (batterie de secours)
Année - mois - jour heure : minute : seconde
Connexion pour déclenchement avec intervalle (1Hz, 4kHz, 8kHz, 32kHz)
56 octets de mémoire non volatile
Plus grande précision que la DS1307
Puce mémoire supplémentaire : AT24C32 (32K octets)
Capteur de température intégré (écart de ±3 °C)

Livré sans batterie

Attention : utilisez une batterie rechargeable LIR2032

Dimensions
Longueur : 3,9cm
Largeur : 2,2cm
Hauteur : 1,2cm

  • Puce DS3231
  • Puce AT24C32
  • Capteur de température
  • Batterie de secours

Pourquoi choisir ce produit ?

  • Heure exacte – Indique l’heure avec précision, même sans alimentation.
  • Interface I2C – Communique facilement avec Arduino via I2C.
  • Impulsion par seconde – La broche SQW génère une interruption chaque seconde.
  • Mémoire supplémentaire – Contient 56 octets et une puce AT24C32.
  • Capteur de température – Capteur intégré avec une marge d’erreur de ±3 °C.
Spécifications
Dimensions3,9 x 2,2 x 1,2 cm
InterfaceI2C
Mémoire56 bytes
Puce mémoire supplémentaireAT24C32
Écart de température±3 °C

Dans l'emballage
