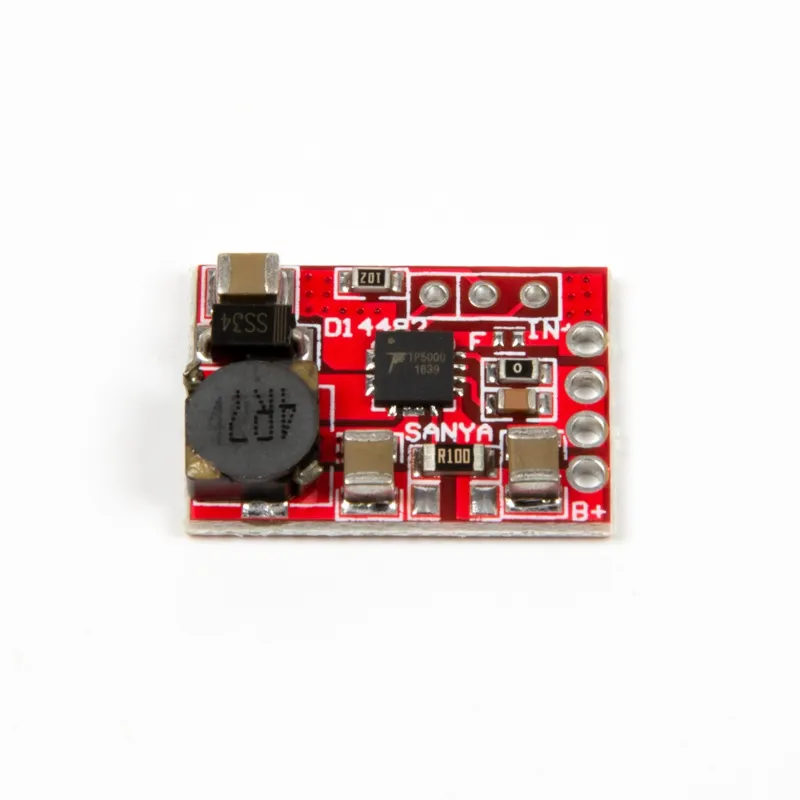

Module de charge de batterie lithium TP5000 4.2V 3.6V 1A

  1. Taille du PCB : 21,5 * 14,5 * 4,2 mm;
  2. Tension d'entrée : DC 4,5-9V (il est recommandé de ne pas dépasser 7V)
  3. Tension de sortie : DC 4.2V/3.6V (par défaut 4.2V)
  4. Courant de sortie : 1A (max standard)
  5. Indicateur LED : charge-rouge/vert clignotant, chargé-vert
  6. Caractéristiques : charge pour batterie lithium (4,2 V) et batterie lithium-fer-phosphate (3,6 V)
  7. Mode de commutation :
    1. Point de soudure F sur ON pour batterie lithium et sortie 4.2V
    2. Point de soudure F sur OFF pour batterie lithium-fer-phosphate et sortie 3.6V
  8. Ajuster le courant de sortie (il faut modifier deux valeurs de résistance sur le marquage "SANYA") :
  9. Soudure standard de 1 pièce de résistance R100 (0.1ohm) et sortie 1A (max)
  10. Soudure d'1 pièce de résistance 0.2ohm à côté de R100 et sortie 1.5A (max)
  11. Soudure d'1 pièce de résistance 0.1ohm à côté de R100 et sortie 2A (max)
  12. R100 retirée et 1 pièce de résistance 0.2ohm soudée à sa place et sortie 0,5A
  13. Il nécessite un dissipateur thermique supplémentaire si le courant de sortie dépasse 1A.
  • Courant réglable
  • Charge lithium
  • Indicateur LED
  • 4,2V/3,6V
La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Pour deux types de batteries – Charge les batteries au lithium et au lithium fer phosphate.
  • Courant réglable – Courant de sortie ajustable via des résistances.
  • Indication LED claire – Indique l’état de charge et de batterie chargée.
  • Tension commutable – Choisissez une sortie de 4,2 V ou 3,6 V.
Spécifications
Indicateur LEDcharge-rouge/vert clignotant, chargé-vert
Tension d'entréeDC 4,5-9V (il est recommandé de ne pas dépasser 7V)
Tension de sortieDC 4.2V/3.6V (4.2V standard)
Courant de sortie1A (max standard)
Caractéristiquescharge pour batterie lithium (4,2 V) et batterie lithium fer phosphate (3,6 V)
Taille du PCB21,5 * 14,5 * 4,2 mm
Mode de commutationPoint de soudure F ON pour batterie au lithium et sortie 4.2V
