SKU: OT3513 Numéro d’article: NA463 EAN: 8720618827494

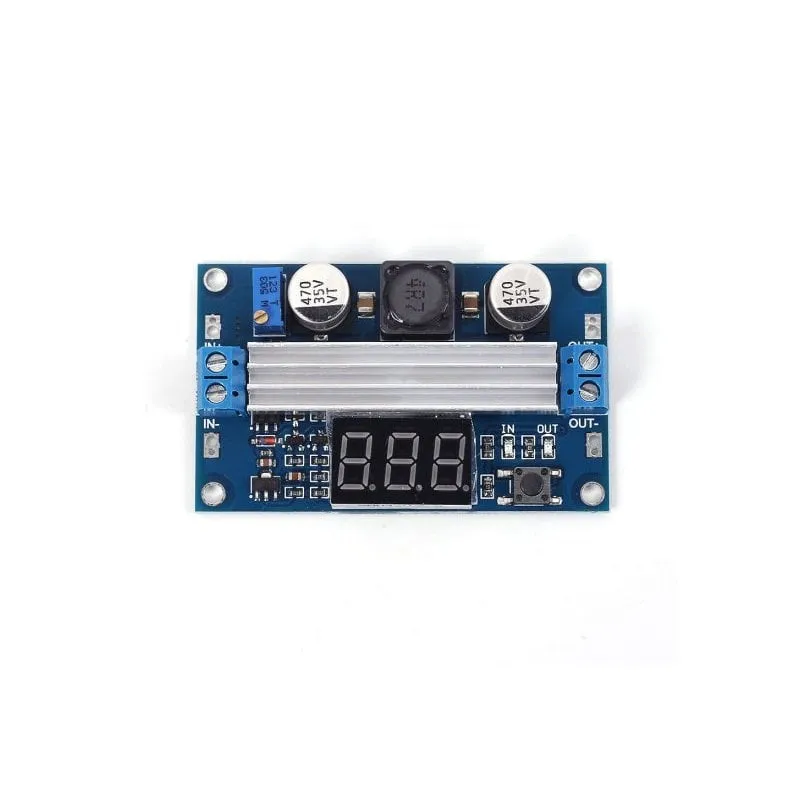

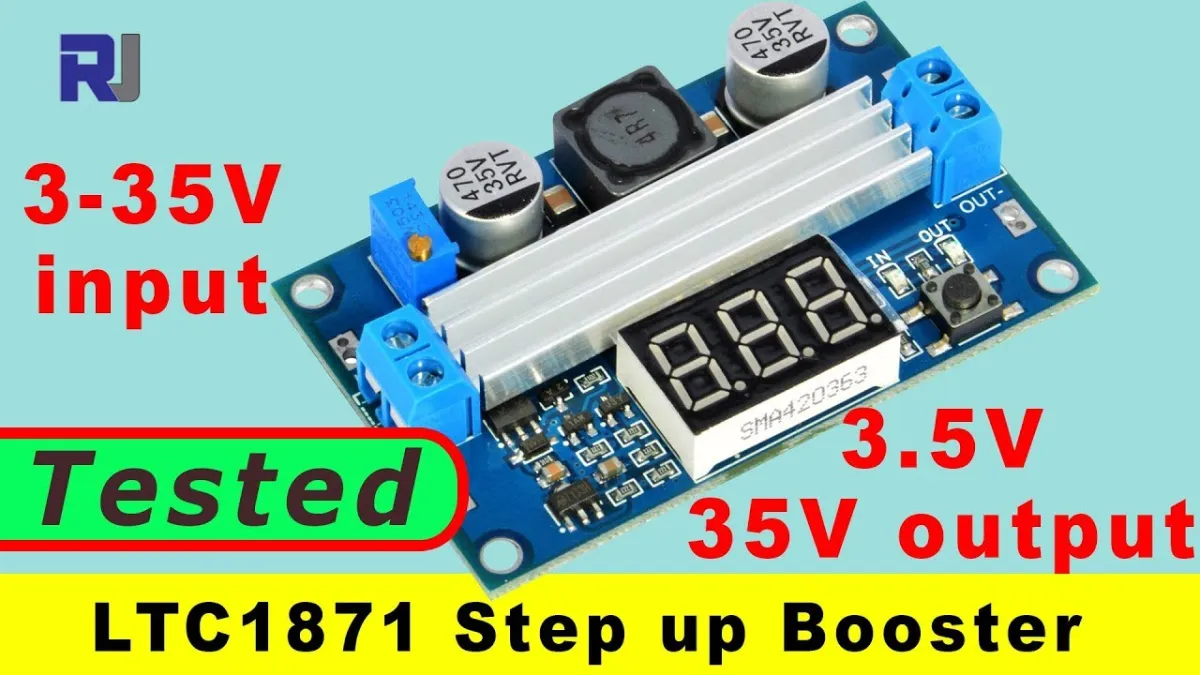

Ce module régulateur Step Up (Boost) [3-35V] est un module d’alimentation convertisseur DC-DC step-up (boost) compact mais puissant de 6A.
Il dispose d’une large plage de tension d’alimentation avec une tension d’entrée comprise entre 3,5 et 35V et augmente cette tension d’entrée de 4V à 35V.
Le module intègre également un voltmètre qui peut mesurer les tensions d’entrée et de sortie. Un bouton de sélection de tension permet de passer facilement de l’une à l’autre.
Associé au potentiomètre de précision multi-tours, il est possible d’obtenir et de mesurer toute tension de sortie souhaitée dans sa plage d’alimentation sans avoir besoin d’un appareil de mesure externe. De plus, des indicateurs LED affichent la mesure du courant et de l’entrée ou de la sortie.
Fonctions
Le paquet comprend :
1 x module élévateur réglable DC-DC haute puissance
Voici comment connecter le Module élévateur DC-DC haute puissance réglable 3.0~35V vers 3.5~35V 100W avec voltmètre à affichage numérique à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

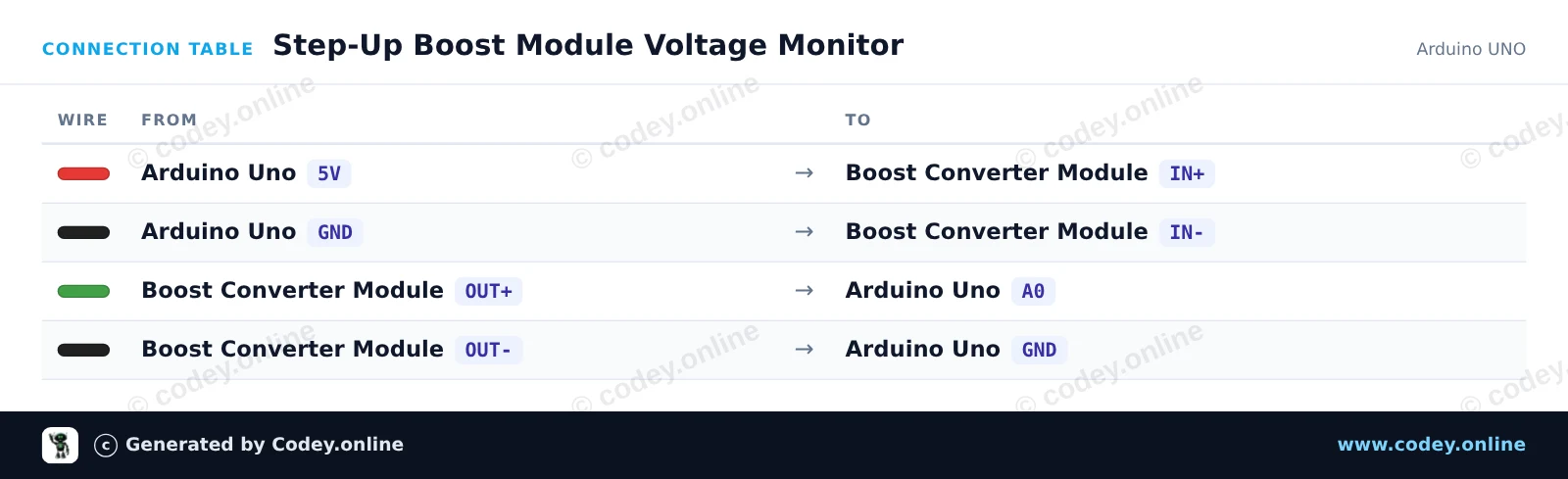

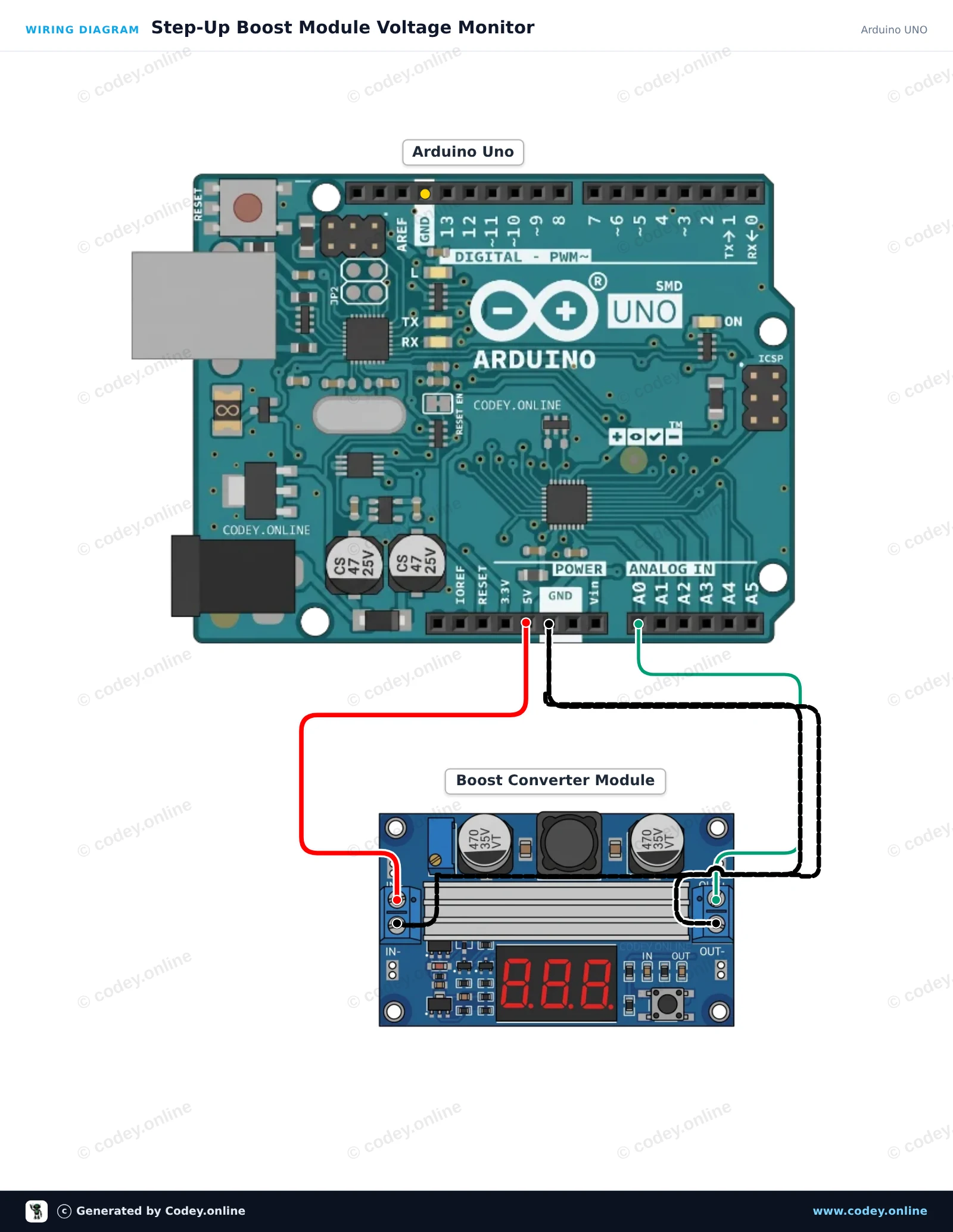

Ce projet alimente le module step-up DC-DC réglable depuis la broche 5V de l’Arduino et surveille la tension de sortie à l’aide de la broche analogique A0. Vous pouvez comparer les lectures du Serial Monitor de l’Arduino avec l’affichage LED intégré du module lorsque vous tournez le potentiomètre.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Step-Up Boost Module Voltage Monitor
* Board : Arduino UNO (arduino:avr:uno)
* Parts : DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// DC-DC Boost Module Voltage Monitor
const int voltagePin = A0;
void setup() {
Serial.begin(115200);
Serial.println(F("DC-DC Boost Module Voltage Monitor Initialized"));
}
void loop() {
int rawValue = analogRead(voltagePin);
float voltage = rawValue * (5.0 / 1023.0);
Serial.print(F("Raw ADC: "));
Serial.print(rawValue);
Serial.print(F(" | Module Voltage: "));
Serial.print(voltage, 2);
Serial.println(F(" V"));
delay(1000);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online

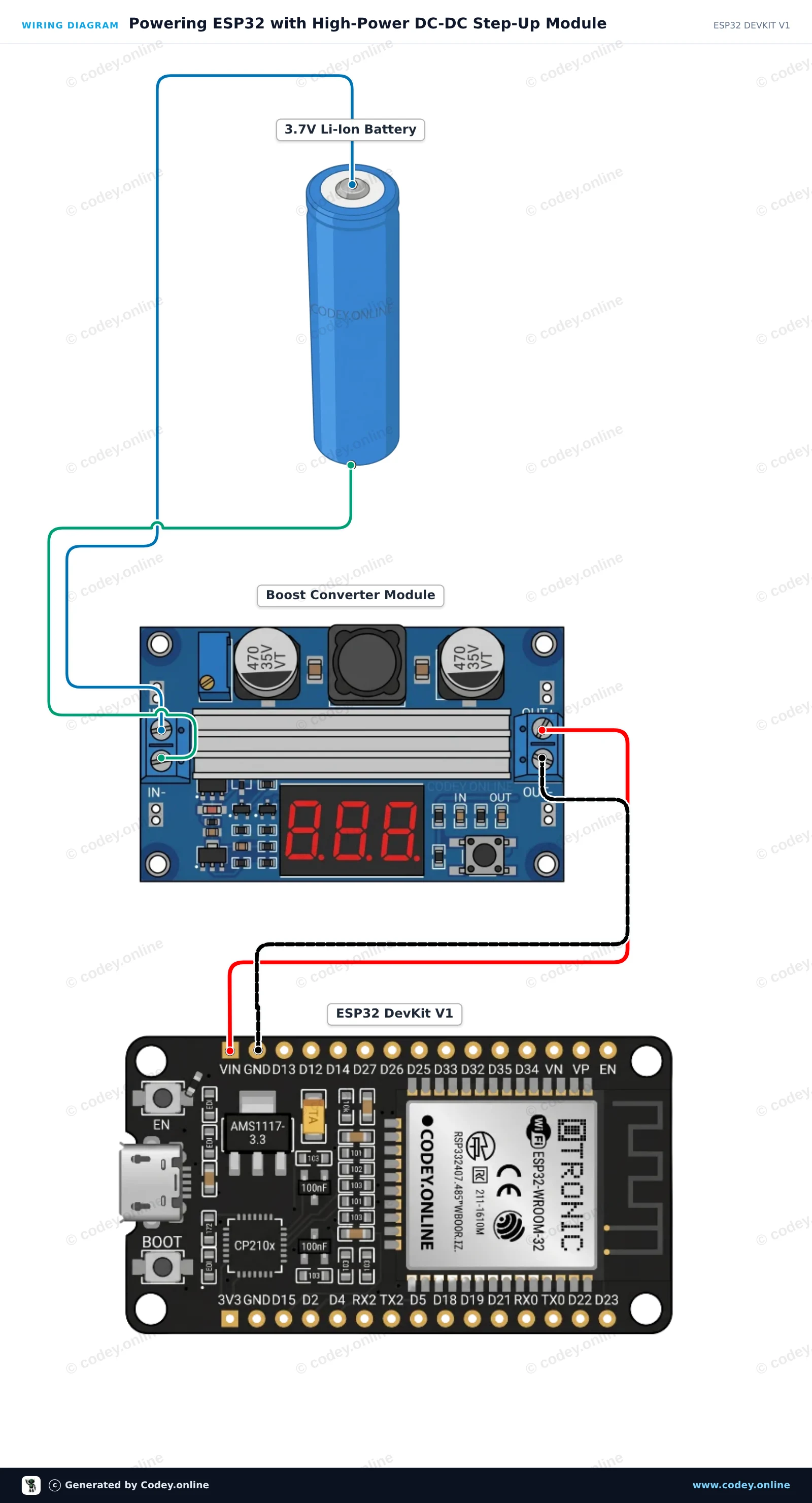

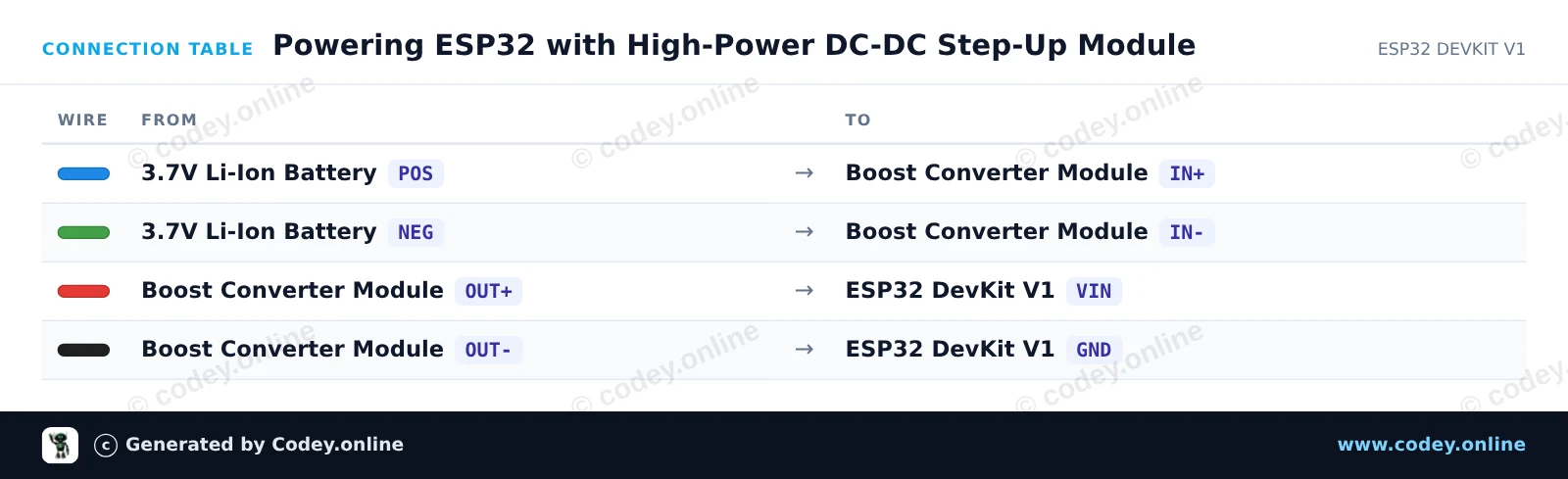

Ce projet montre comment alimenter une carte ESP32 à partir d'une batterie Li-ion 3.7V, portée à 5V à l'aide du module élévateur DC-DC réglable avec affichage voltmètre intégré. Réglez le potentiomètre sur le module jusqu'à ce que l'affichage indique 5.0V avant de connecter la broche VIN de l'ESP32. Une fois alimenté, la LED intégrée de l'ESP32 clignote et affiche des messages d'état dans le Serial Monitor.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Powering ESP32 with High-Power DC-DC Step-Up Module
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Demonstration of ESP32 powered via DC-DC Step-Up Module
// Ensure output voltage is set to 5.0V using the onboard trimmer before connecting.
const int LED_PIN = 2; // Onboard LED on ESP32 DevKit V1
int uptimeSeconds = 0;
void setup() {
Serial.begin(115200);
delay(1000);
pinMode(LED_PIN, OUTPUT);
Serial.println("========================================");
Serial.println("ESP32 Powered by DC-DC Boost Converter");
Serial.println("========================================");
}
void loop() {
// Turn on LED
digitalWrite(LED_PIN, HIGH);
delay(500);
// Turn off LED
digitalWrite(LED_PIN, LOW);
delay(500);
uptimeSeconds++;
Serial.print("System running on boosted power. Uptime: ");
Serial.print(uptimeSeconds);
Serial.println(" s");
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
