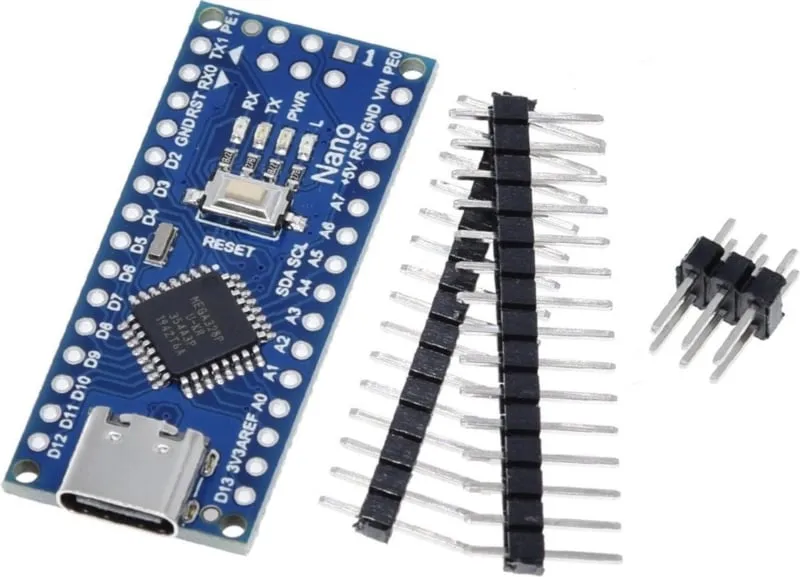

Nano V3 USB-C compatible avec Arduino CH340

Une clone Arduino Nano avec connexion USB-C. Fonctionne tout aussi bien, mais est nettement moins chère. Attention, les headers sont fournis séparément et doivent être soudés par vos soins.

Microcontrôleur Atmel ATmega328
Tension de fonctionnement (niveau logique) : 5VDC
Tension d'entrée (recommandée) : 7V ~ 9VDC
Tension d'entrée (limite) : 6V ~ 12 VDC
Broches d'E/S numériques : 14 (dont 6 avec sortie PWM)
Broches d'entrée analogique : 8
Tension DC par broche d'E/S : 40mA
Mémoire Flash : 32KB (ATmega328) (dont 2 KB utilisés par le bootloader)
SRAM : 2KB (ATmega328)
EEPROM : 1KB (ATmega328)
Fréquence d'horloge : 16MHz
L'Arduino Nano V3 est livré sans câble USB et non assemblé.

Pour cet Arduino, utilisez "old bootloader" sous outils->processeur.

Cette clone Arduino Nano a exactement le même fonctionnement que l'Arduino Nano original et peut être programmée avec le logiciel Arduino IDE. Celui-ci est disponible pour Windows, Mac et Linux.

Télécharger Arduino IDE

ATTENTION : Cette clone Arduino est basée sur la puce USB CH340. Il est parfois nécessaire d'installer le pilote correspondant pour Windows ou Mac. Sous Linux, cela est en réalité rarement nécessaire.

Essayez d'abord de voir si elle fonctionne sans installer le pilote. Si, dans l'Arduino IDE, un port COM est disponible vers lequel vous pouvez téléverser, tout est déjà en ordre et rien ne doit être installé.

Si nécessaire, vous pouvez télécharger le pilote requis ici :

Télécharger le pilote CH340 pour Windows

Télécharger le pilote CH340 pour Mac

Télécharger le pilote CH340 pour Linux

Avertissement : Le téléchargement et l'installation des pilotes proposés constituent un service supplémentaire de notre part et se font entièrement à vos risques et périls. Nous ne pouvons pas garantir que les pilotes proposés soient à jour. Tout dysfonctionnement résultant de l'utilisation de ces pilotes est à la charge de la personne qui les installe.

Dimensions
Longueur : 4,46cm
Largeur : 1,8cm
Hauteur : 0,6cm
