Module encastrable pour batteries 18650 avec chargeur et convertisseur step-up 5V, pour amateurs et professionnels.
SKU: OT5781 Numéro d’article: YA856 EAN: 8720828223765 Emplacement: F01.07
Voici comment connecter le Support de batterie 18650 avec chargeur et module step-up 5V (USB-C) à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.
Ce montage montre comment alimenter l'Arduino Uno de manière portable à l'aide du 18650 battery shield avec convertisseur boost 5V intégré. Le shield élève la tension de la batterie vers une sortie stable de 5V et l'envoie directement vers les broches 5V et GND de l'Arduino. La LED intégrée clignote et des messages d'état heartbeat sont envoyés via serial pour confirmer une alimentation continue.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Powering Arduino Uno with 18650 Battery Shield
* Board : Arduino UNO (arduino:avr:uno)
* Parts : 18650 Battery Shield with USB-C Charger and 5V Boost Converter
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Powering Arduino Uno from 18650 Battery Shield with 5V Boost Converter
const int LED_PIN = 13;
void setup() {
pinMode(LED_PIN, OUTPUT);
Serial.begin(115200);
Serial.println(F("18650 Battery Shield 5V Power Demo"));
Serial.println(F("Arduino Uno is running from the shield's 5V UPS output."));
}
void loop() {
// Blink onboard LED to visually confirm operation while on battery
digitalWrite(LED_PIN, HIGH);
delay(500);
digitalWrite(LED_PIN, LOW);
delay(500);
Serial.println(F("Operating normally on battery power..."));
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
Cette configuration alimente l’ESP32 directement depuis le 18650 battery shield via sa sortie UPS boostée 5V. Le module fournit une alimentation régulée 5V à partir de la batterie et prend en charge la charge via USB-C sans interrompre l’alimentation de l’ESP32. Le sketch fait clignoter la LED intégrée et affiche l’uptime dans le Serial Monitor afin de montrer un fonctionnement portable stable.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : ESP32 18650 UPS Battery Shield Demo
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : 18650 Battery Shield with USB-C Charger and 5V Boost Converter
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
const int LED_PIN = 2;
unsigned long lastReport = 0;
void setup() {
Serial.begin(115200);
pinMode(LED_PIN, OUTPUT);
Serial.println("ESP32 powered by 18650 Battery Shield!");
Serial.println("Running portable test...");
}
void loop() {
// Blink the onboard LED
digitalWrite(LED_PIN, HIGH);
delay(500);
digitalWrite(LED_PIN, LOW);
delay(500);
// Report status every 2 seconds
if (millis() - lastReport >= 2000) {
lastReport = millis();
unsigned long seconds = millis() / 1000;
Serial.print("Battery-powered uptime: ");
Serial.print(seconds);
Serial.println(" s");
}
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
Ce support de batterie 18650 avancé, avec chargeur intégré et module step up 5V, est conçu pour les amateurs d’électronique et les professionnels qui ont besoin d’une alimentation fiable sans faire de compromis sur les spécifications techniques. Il s’agit d’un module à encastrer offrant des performances élevées et une protection de la batterie.
ATTENTION : Ce module doit être équipé d’un bouton pour être mis en marche/arrêt.
Spécifications techniques :
Caractéristiques et avantages :
Performances fiables : Le support de batterie 18650 fournit une sortie stable de 5.1V, idéale pour les circuits électroniques et les appareils nécessitant une alimentation constante.
Protection de la batterie : La fonction de coupure intégrée à 2.6V protège votre batterie 18650 contre la décharge profonde, prolongeant ainsi sa durée de vie et évitant les dommages.
Charge efficace : Le circuit de charge intégré assure une recharge efficace et sûre de votre batterie, avec une tension de charge de 4.2V.
Facilité d’intégration : Ce module est conçu pour une intégration fluide dans vos projets électroniques, vous permettant de mettre en place une alimentation fiable.
Large compatibilité : La connexion USB-C facilite l’intégration de ce module dans diverses applications électroniques.
Ce support technique pour batterie 18650 est le choix idéal pour les amateurs d’électronique et les professionnels qui recherchent une alimentation fiable et techniquement performante. Axé sur les performances et la protection, ce module répondra à vos attentes et constituera un ajout précieux à vos projets.
Dimensions:
Longueur: 90mm
Largeur: 21.7mm
Hauteur: 28.3mm

| Dimensions | Module d'encastrement compact pour une intégration fluide dans les projets électroniques |
|---|---|
| Largeur | 21.7 mm |
| Indicateur LED | Indicateur d'état de charge pour un retour visuel |
| Tension d'entrée | 5V (via connexion USB-C) |
| Tension de sortie | 5.1V (Sortie step-up stable de 5.1V quelle que soit la charge de la batterie) |
| Longueur | 90 mm |
| Connectivité | Connexion USB-C pour une large compatibilité |
| Hauteur | 28.3 mm |
| Courant de charge | Circuit de charge intégré pour une charge efficace et sûre |
| Courant de sortie | Max. 1000mA |
| Type de batterie | Convient aux batteries Li-Ion 18650 (non incluses) |
| Protection de la batterie | Fonction de coupure à 2.6V pour éviter une décharge profonde |
| Tension de charge de la batterie | 4.2V |
Malheureusement, pas de pass-through (charge et décharge simultanées). Courant de charge d’environ 1100 mA avec une batterie à moitié chargée. Fonctionne parfaitement par ailleurs.
Pas satisfait ? Tu as 30 jours après réception pour renvoyer le produit.
Tout sur les retours

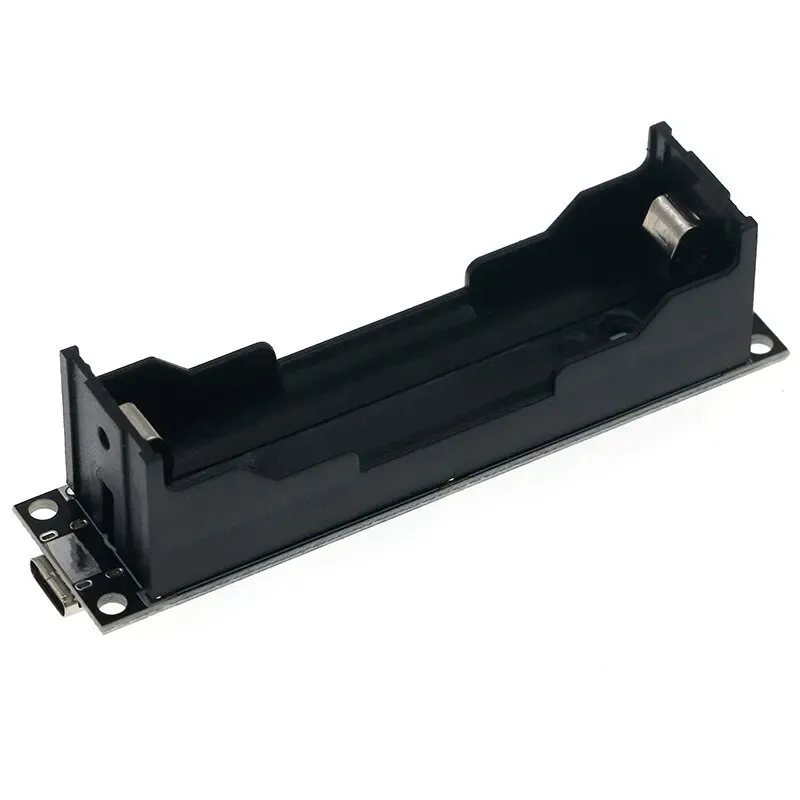

Support de batterie 18650 avec chargeur et module step-up 5V (USB-C)
