Schéma de câblage et exemple de code

Voici comment connecter le 1602 LCD rétroéclairage vert/jaune avec I2C pré-soudé à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

1602 I2C LCD Display Demo

Ce projet connecte un écran LCD 16x2 via I2C à un Arduino Uno. L’écran s’initialise, allume le rétroéclairage, affiche un message de bienvenue sur la première ligne et compte le temps de fonctionnement en secondes sur la deuxième ligne.

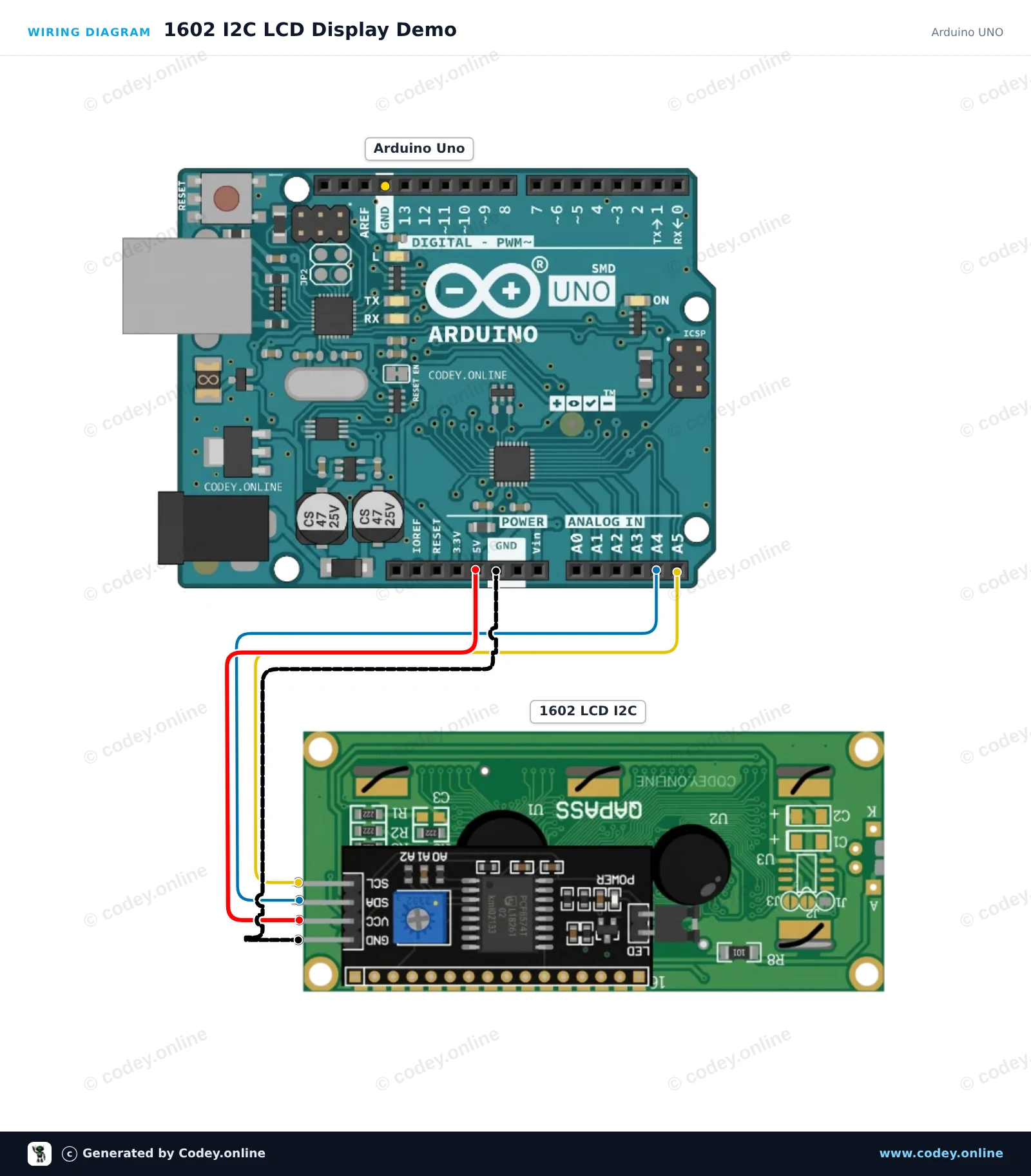

Schéma de câblage : 1602 LCD  rétroéclairage vert/jaune avec I2C pré-soudé sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

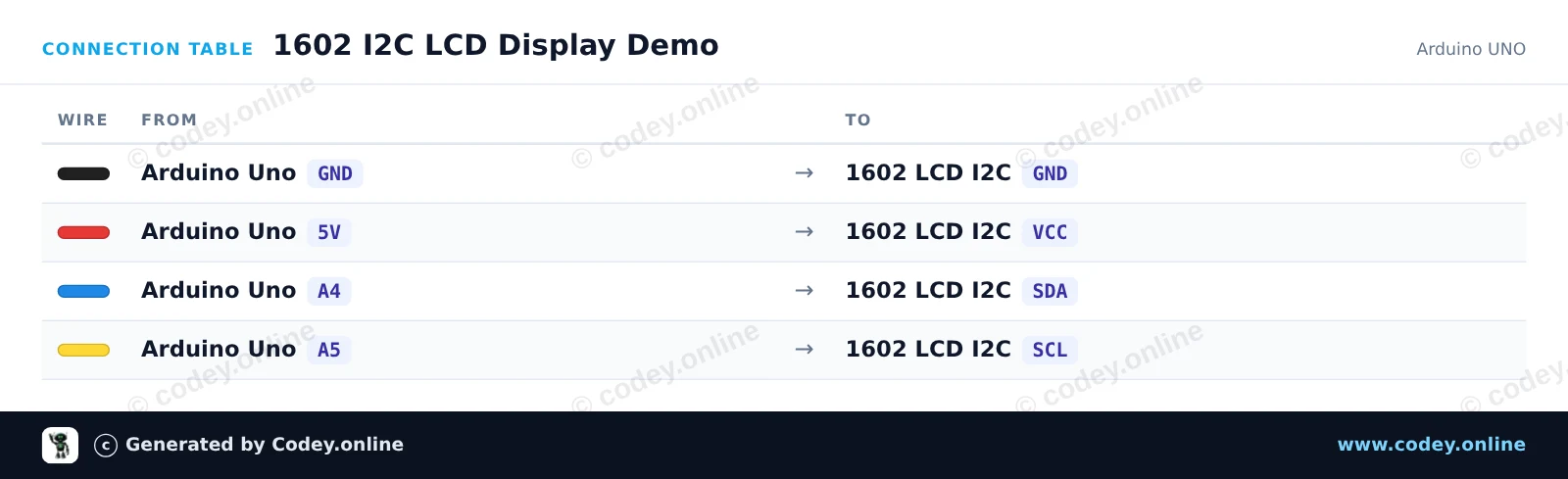

Tableau de câblage : 1602 LCD  rétroéclairage vert/jaune avec I2C pré-soudé sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
1602_I2C_LCD_Display_Demo.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 1602 I2C LCD Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 1602 LCD I2C DISPLAY
 *  Libraries : LiquidCrystal I2C 1.1.2
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Common I2C addresses are 0x27 or 0x3F for 1602 LCD modules
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(115200);

  lcd.init();
  lcd.backlight();

  lcd.setCursor(0, 0);
  lcd.print(F("Hello, Arduino!"));
  Serial.println(F("LCD initialized successfully."));
}

void loop() {
  unsigned long seconds = millis() / 1000;

  lcd.setCursor(0, 1);
  lcd.print(F("Uptime: "));
  lcd.print(seconds);
  lcd.print(F("s   "));

  delay(500);
}

Bibliothèques nécessaires : LiquidCrystal I2C 1.1.2

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 avec écran LCD I2C 1602

Ce projet montre comment connecter et afficher du texte sur un écran LCD 1602 à l’aide d’un backpack I2C. Un convertisseur de niveau logique bidirectionnel à 4 canaux est utilisé pour traduire en toute sécurité les signaux I2C 3.3V de l’ESP32 vers les signaux 5V requis par le module LCD. Après le téléversement, le LCD affiche un message de bienvenue et met à jour un compteur d’uptime toutes les secondes.

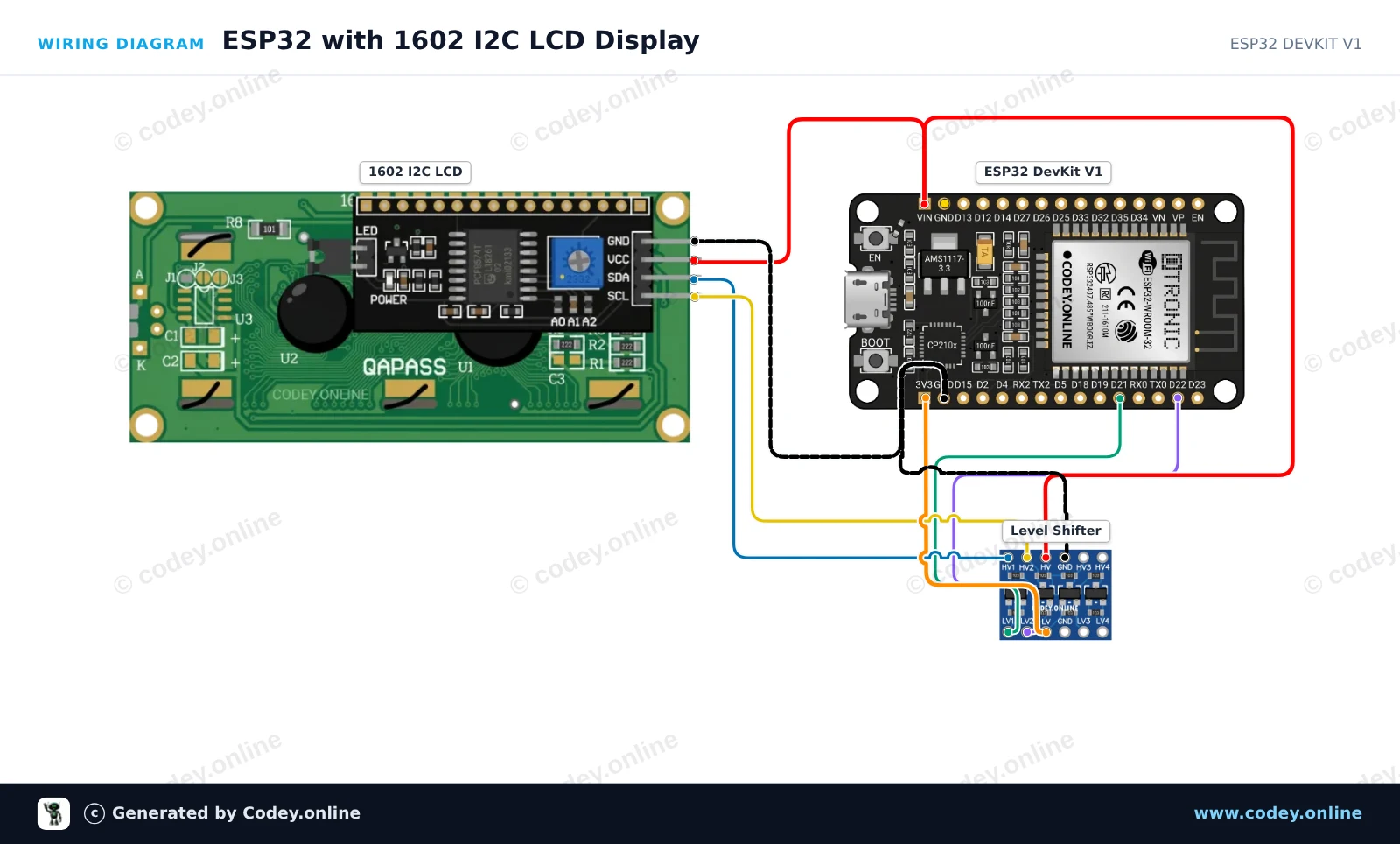

Schéma de câblage : 1602 LCD  rétroéclairage vert/jaune avec I2C pré-soudé sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

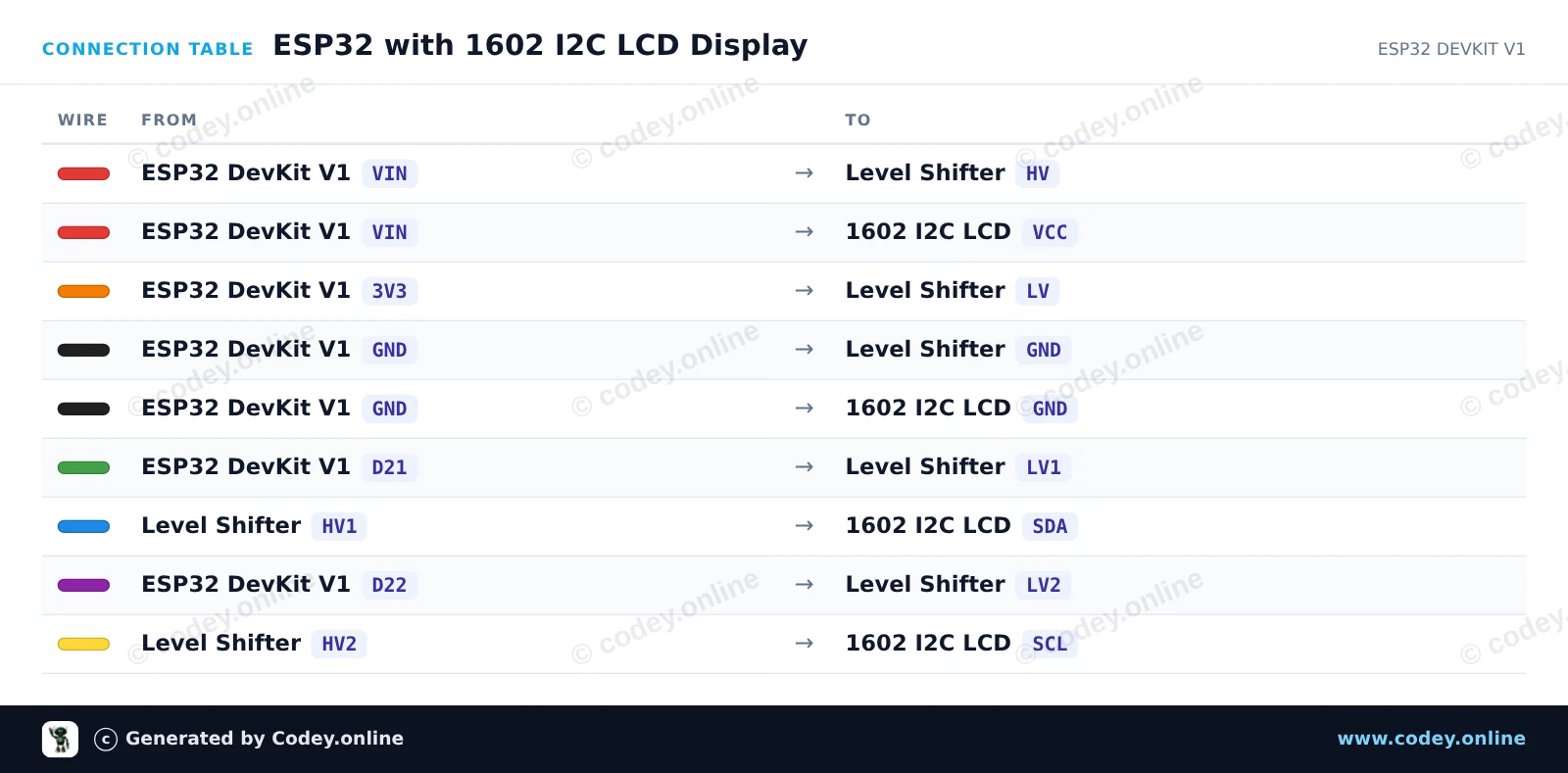

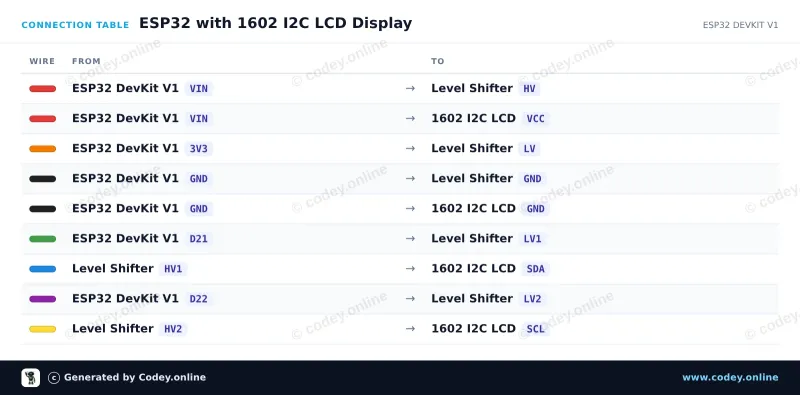

Tableau de câblage : 1602 LCD  rétroéclairage vert/jaune avec I2C pré-soudé sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
ESP32_with_1602_I2C_LCD_Display.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 with 1602 I2C LCD Display
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 1602 LCD I2C DISPLAY
 *  Libraries : LiquidCrystal I2C 1.1.2
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set the LCD address (commonly 0x27 or 0x3F) for a 16 chars and 2 line display
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  // Initialize I2C on default ESP32 pins (SDA=21, SCL=22)
  Wire.begin(21, 22);

  lcd.init();
  lcd.backlight();

  // Display greeting
  lcd.setCursor(0, 0);
  lcd.print("ESP32 LCD Demo");
  lcd.setCursor(0, 1);
  lcd.print("Uptime: ");
}

void loop() {
  // Update uptime in seconds
  lcd.setCursor(8, 1);
  lcd.print(millis() / 1000);
  lcd.print("s   ");
  delay(1000);
}

Bibliothèques nécessaires : LiquidCrystal I2C 1.1.2

Wiring diagram and example code generated by Codey.online — https://www.codey.online

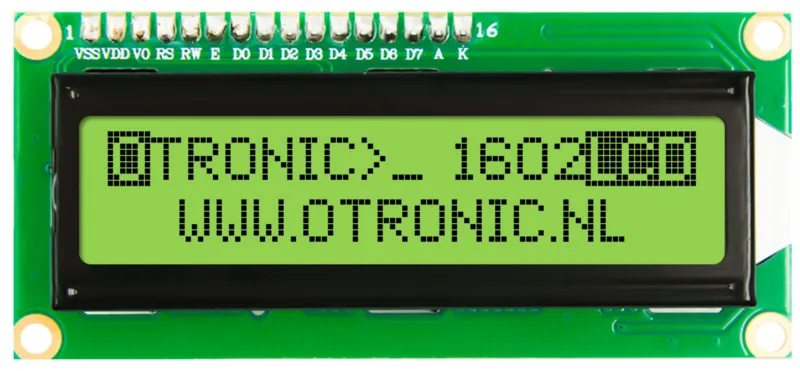

1602 LCD rétroéclairage vert/jaune avec I2C pré-soudé

1602 LCD avec module I2C pré-soudé. Prêt à l'emploi dans votre projet Arduino, ESP32, ESP8266 ou Raspberry Pi. Beaucoup plus facile qu'avec ce module. Désormais, seulement 2 fils sont nécessaires pour piloter cet écran LCD.

LCD avec rétroéclairage vert/jaune et caractères noirs. 2 lignes, 16 caractères par ligne. Le contraste est réglable (par logiciel).

– Fonctionne sur : 5V
– Dimensions : 98mm x 60mm x 15mm.

Module I2C inclus !

Commencez rapidement avec cet écran LCD OTRONIC 1602 avec module I2C Téléchargez le GUIDE DE DÉMARRAGE RAPIDE OTRONIC 1602 LCD pour un schéma de câblage et un exemple de code pour le logiciel Arduino IDE.





Dimensions
Longueur : 8cm
Largeur : 3,6cm
Hauteur : 1,66cm

  • Contraste réglable
  • Connexion I2C
  • 2 lignes
  • 16 caractères par ligne
La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Prêt à l'emploi – Pré-soudé et immédiatement utilisable.
  • Seulement 2 fils – Plus facile à piloter qu'avec un module.
  • Contraste réglable – Le contraste est réglable par logiciel.
  • Rétroéclairage vert/jaune – Avec caractères noirs pour un affichage clair.
  • Démarrage rapide – Guide de démarrage rapide et code d'exemple inclus.
Spécifications
Alimentation5 V
Dimensions98 mm x 60 mm x 15 mm
Couleurrétroéclairage vert/jaune
Connexion2 fils
Résolution2 lignes
InterfaceI2C
Convient pourArduino

Dans l'emballage

  • Écran LCD 1602
  • Module I2C
