Schéma de câblage et exemple de code

Voici comment connecter le LCD 1602 à rétroéclairage bleu avec I2C pré-soudé à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Démo d’écran LCD I2C 1602

Connectez l’écran LCD I2C 1602 à l’Arduino Uno avec seulement quatre fils. Le sketch initialise l’écran, active le rétroéclairage et affiche un message de bienvenue ainsi qu’un compteur de temps de fonctionnement en direct mis à jour chaque seconde. Ajustez le petit potentiomètre à l’arrière du module si le texte paraît trop faible ou trop sombre.

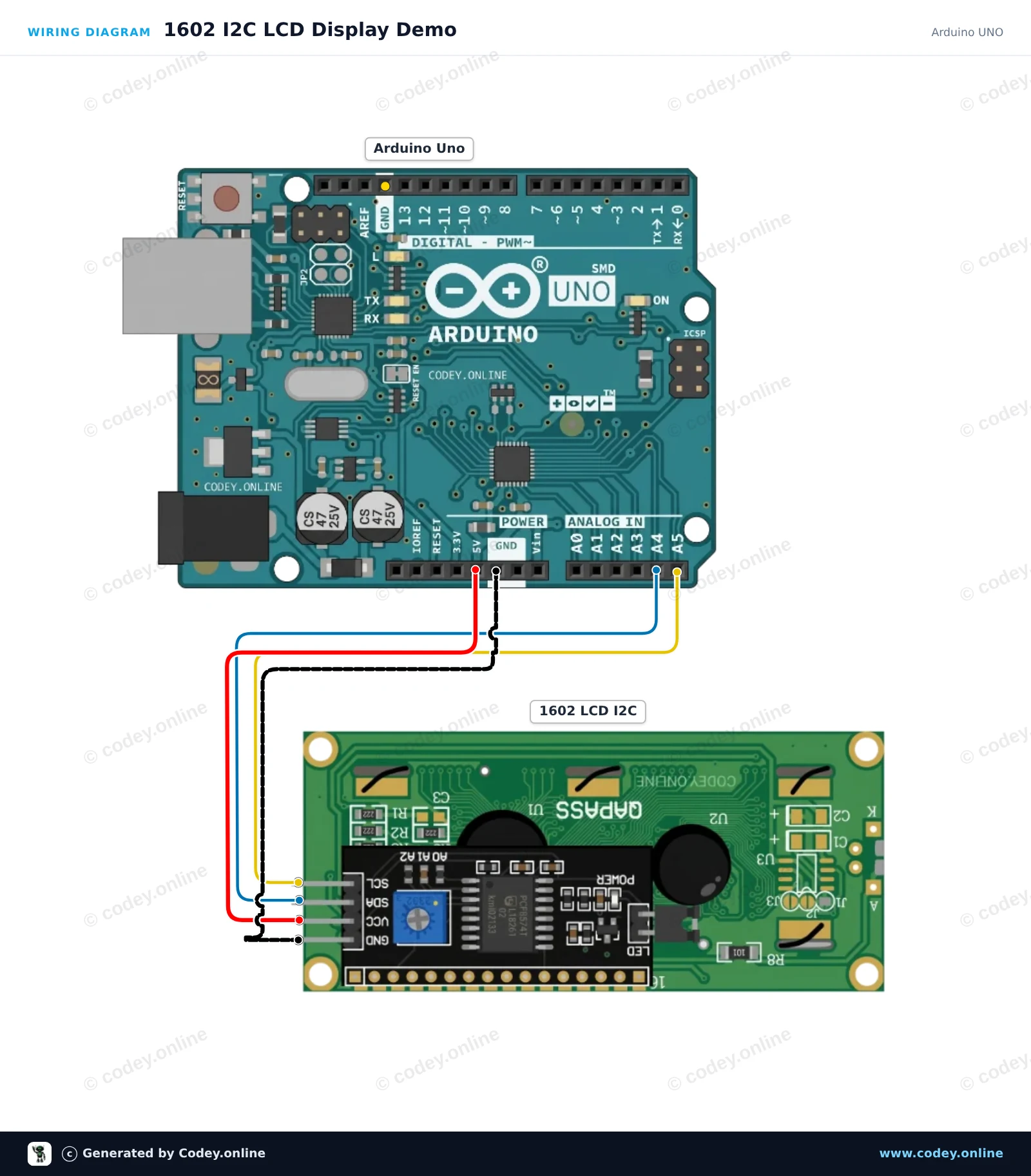

Schéma de câblage : LCD 1602 à rétroéclairage bleu avec I2C pré-soudé sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

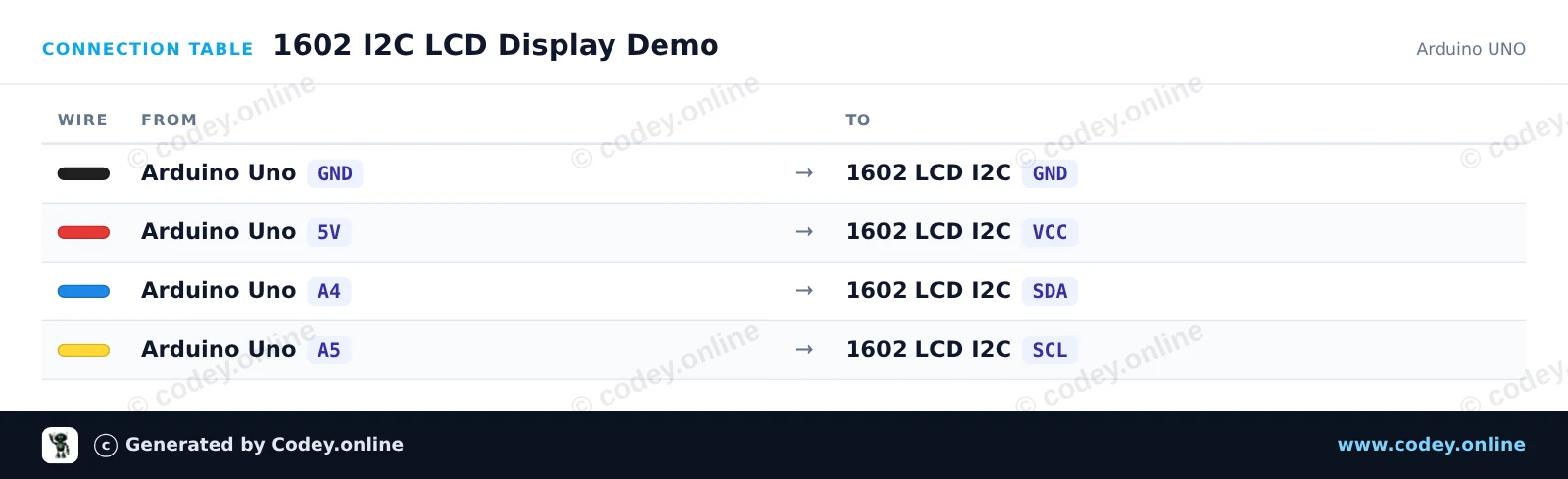

Tableau de câblage : LCD 1602 à rétroéclairage bleu avec I2C pré-soudé sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
1602_I2C_LCD_Display_Demo.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 1602 I2C LCD Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 1602 LCD I2C DISPLAY
 *  Libraries : LiquidCrystal I2C 1.1.2
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set the LCD address to 0x27 for a 16 chars and 2 line display
// (If your display stays blank, try address 0x3F)
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(115200);
  Serial.println(F("Starting 1602 I2C LCD demo..."));

  lcd.init();
  lcd.backlight();

  lcd.setCursor(0, 0);
  lcd.print(F("Hello, World!"));
}

void loop() {
  // Display the running uptime in seconds on the second line
  unsigned long seconds = millis() / 1000;

  lcd.setCursor(0, 1);
  lcd.print(F("Uptime: "));
  lcd.print(seconds);
  lcd.print(F("s   "));

  Serial.print(F("Uptime: "));
  Serial.print(seconds);
  Serial.println(F(" s"));

  delay(1000);
}

Bibliothèques nécessaires : LiquidCrystal I2C 1.1.2

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Démo écran LCD I2C 1602 ESP32

Ce projet montre comment connecter un écran LCD I2C 1602 5V à un ESP32 à l’aide d’un convertisseur de niveaux logiques pour une communication bidirectionnelle sûre. L’écran s’initialise, active le rétroéclairage et affiche un message de bienvenue ainsi qu’un compteur de temps de fonctionnement mis à jour.

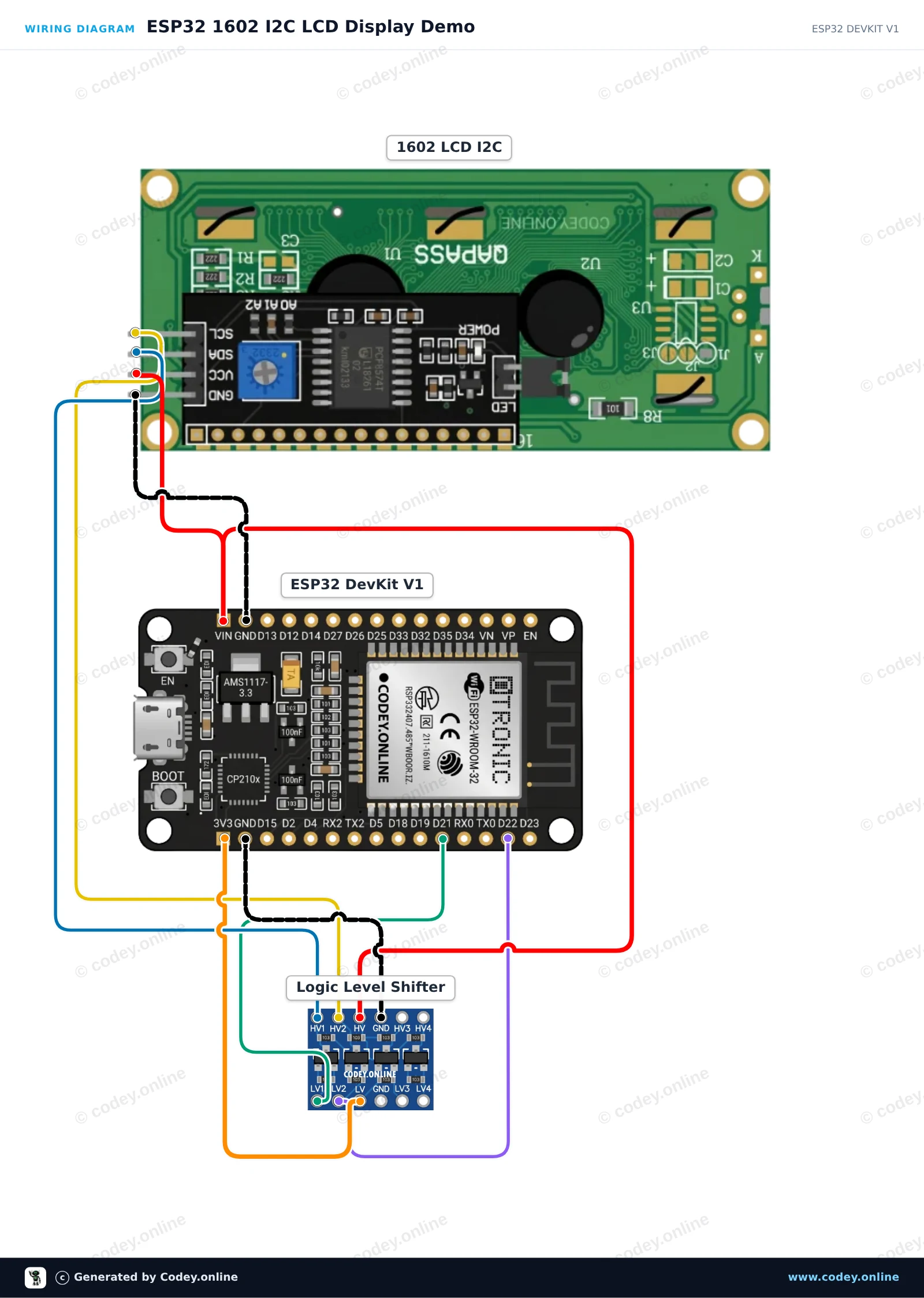

Schéma de câblage : LCD 1602 à rétroéclairage bleu avec I2C pré-soudé sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

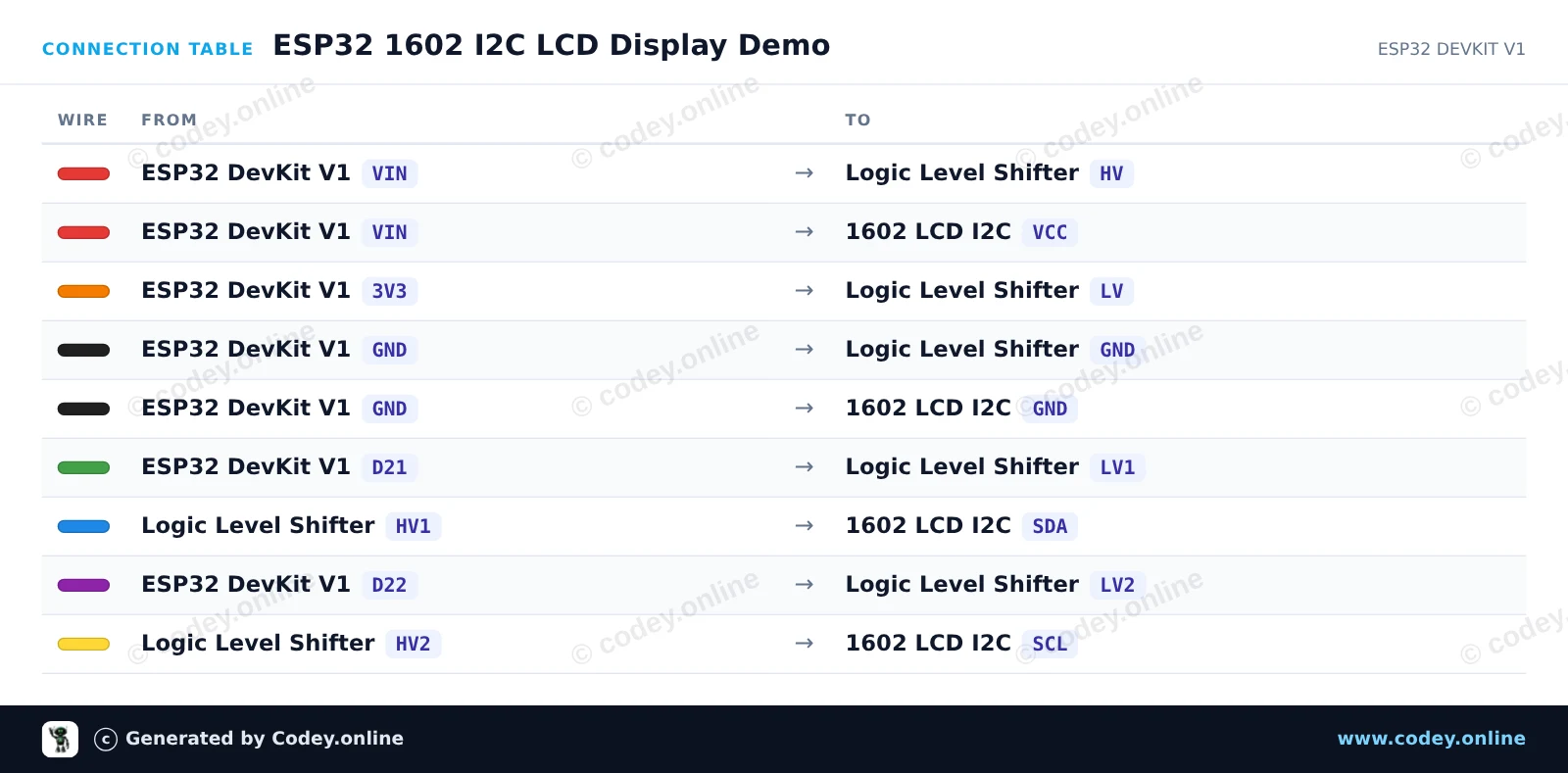

Tableau de câblage : LCD 1602 à rétroéclairage bleu avec I2C pré-soudé sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
ESP32_1602_I2C_LCD_Display_Demo.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 1602 I2C LCD Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 1602 LCD I2C DISPLAY
 *  Libraries : LiquidCrystal I2C 1.1.2
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set LCD I2C address (commonly 0x27 or 0x3F) and dimensions (16 columns, 2 rows)
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  // Initialize I2C with ESP32 default pins: SDA (GPIO 21), SCL (GPIO 22)
  Wire.begin(21, 22);

  lcd.init();
  lcd.backlight();

  lcd.setCursor(0, 0);
  lcd.print("ESP32 LCD Demo");
  lcd.setCursor(0, 1);
  lcd.print("Uptime: ");
}

void loop() {
  // Update uptime counter in seconds
  lcd.setCursor(8, 1);
  lcd.print(millis() / 1000);
  lcd.print("s  ");
  delay(500);
}

Bibliothèques nécessaires : LiquidCrystal I2C 1.1.2

Wiring diagram and example code generated by Codey.online — https://www.codey.online

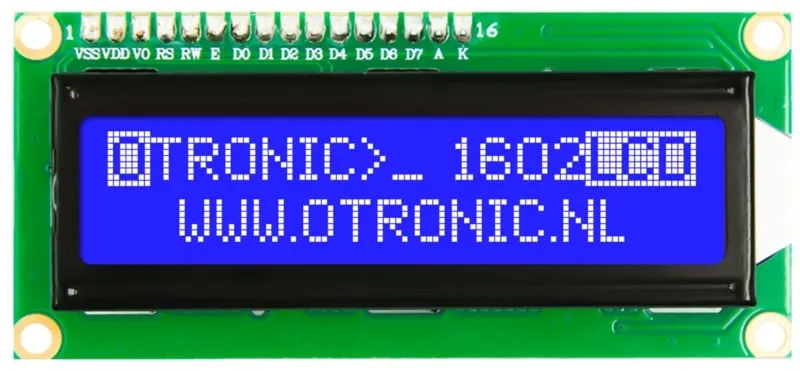

LCD 1602 à rétroéclairage bleu avec I2C pré-soudé

LCD 1602 avec module I2C pré-soudé. Prêt à l’emploi dans votre projet Arduino, ESP32, ESP8266 ou Raspberry Pi. Beaucoup plus facile qu’avec ce module. Désormais, seulement 4 fils sont nécessaires pour piloter cet écran LCD.

LCD avec rétroéclairage bleu et caractères blancs. 2 lignes, 20 caractères par ligne. Le contraste est réglable (par logiciel).

– Fonctionne sur : 5V
– Dimensions : 98 mm x 60 mm x 15 mm.

Module I2C inclus !

Commencez rapidement avec cet écran LCD OTRONIC 1602 avec module I2C Téléchargez le GUIDE DE DÉMARRAGE RAPIDE OTRONIC 1602 LCD pour un schéma de câblage et un exemple de code pour le logiciel Arduino IDE.





Dimensions
Longueur : 8 cm
Largeur : 2,6 cm
Hauteur : 1,1 cm

  • Contraste réglable
  • Tension de fonctionnement 5V
  • Rétroéclairage bleu
  • 4 fils
La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Module pré-soudée – Prête à l'emploi dans votre projet.
  • Seulement 4 fils – Connexion et commande plus simples.
  • Rétroéclairage bleu – LCD avec rétroéclairage bleu et caractères blancs.
  • Contraste réglable – Le contraste est réglable par logiciel.
  • Large compatibilité – Convient pour Arduino, ESP32, ESP8266 et Raspberry Pi.
Spécifications
Dimensions98 x 60 x 15 mm
Couleurbleu
ConnexionI2C
Tension de fonctionnement5V
Lignes2
Caractères par ligne20

Dans l'emballage

  • Écran LCD 1602
  • Module I2C
