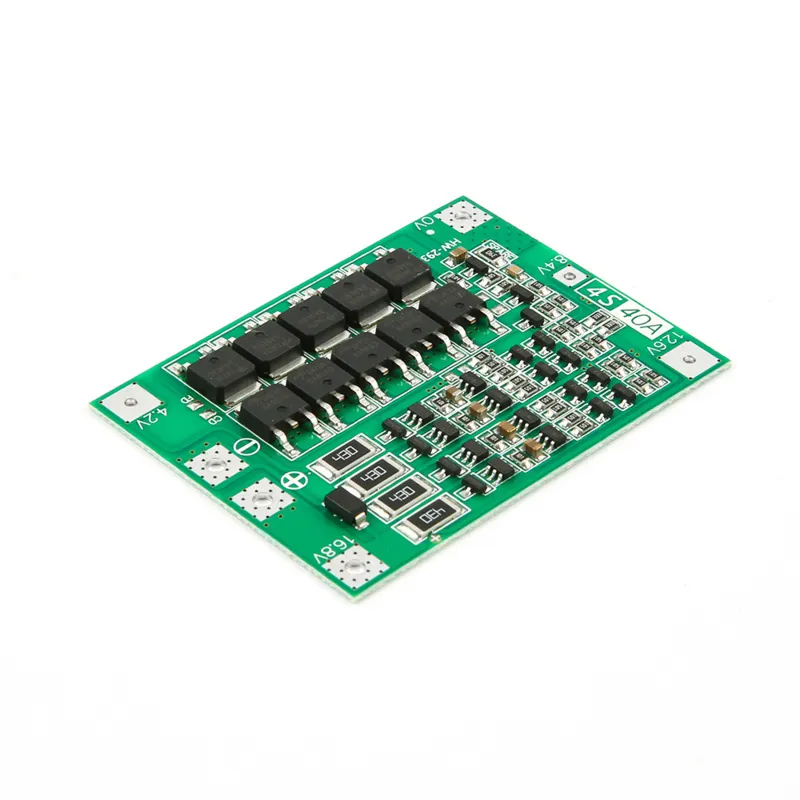

BMS 4S 40A Chargeur PCB pour batterie lithium-ion 18650

Un Battery Management System (BMS) pour un pack de batteries 4S. Avec ce circuit, vous réalisez en toute sécurité un pack de batteries de 4 cellules Li-ion/Li-Po en série. Le circuit protège le pack de batteries contre les courts-circuits, les surtensions et les sous-tensions. De plus, le circuit veille à ce que les batteries soient chargées de manière uniforme (fonction d’équilibrage).

Spécifications :

Tension de charge : 16.8V - 18.1V
Courant de charge maximal : 25A*
Courant de décharge continu maximal : 40A*
Protection contre les courts-circuits : 45 ± 5A
Tension de protection contre la surcharge (par cellule/batterie) : 4.28 ± 0.05V
Tension de protection contre la décharge (par cellule/batterie) : 2.55 ± 0.08V
Fonction d’équilibrage : Oui
Dimensions : 56x45x2.6mm
*Attention : ce sont les maxima du circuit BMS. Les batteries connectées peuvent ne pas supporter ce courant !

Description des broches (voir les images pour le schéma de connexion) :

B-: Min cellule/batterie 1
B1: Plus cellule/batterie 1, min cellule/batterie 2
B2: Plus cellule/batterie 2, min cellule/batterie 3
B3: Plus cellule/batterie 3, min cellule/batterie 4
B+: Plus cellule/batterie 4
P+: Sortie positive du pack de batteries
P-: Sortie négative du pack de batteries
Utilisez les connexions P+ et P- pour charger et décharger le pack de batteries.

Attention : La fabrication d’un pack de batteries Li-ion/Li-Po nécessite des connaissances approfondies. Ne réalisez le pack que si vous savez ce que vous faites. Un mauvais raccordement des batteries et du circuit BMS peut provoquer l’incendie des batteries, voire même leur explosion.

  • Protection
  • Fonction d'équilibrage
  • Décharge 40A
  • 56 x 45 x 2,6 mm

Pourquoi choisir ce produit ?

  • Protège le pack – Contre les courts-circuits, les surtensions et les sous-tensions.
  • Charge équilibrée – Garantit que les cellules sont chargées de manière uniforme.
  • Utilisation pour 4S – Pour un pack de batterie de 4 cellules en série.
  • Courant de décharge élevé – Courant de décharge continu maximal de 40A.
Spécifications
Dimensions56x45x2.6mm
Convient pourPack batterie 4S
Tension de charge16.8V - 18.1V
Courant de charge25A
Protection contre les courts-circuits45 ± 5A
Tension de protection contre la surcharge4.28 ± 0.05V
Tension de protection contre la décharge2.55 ± 0.08V
Courant de décharge continue maximale40A
