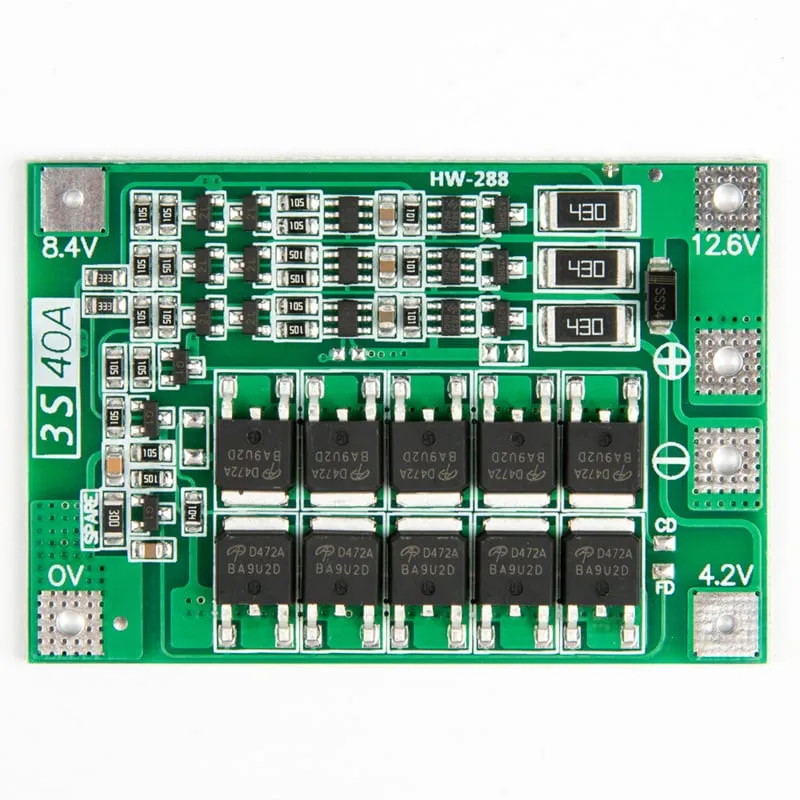

Circuit de protection BMS 3S avec fonction d’équilibrage

Un Battery Management System (BMS) pour un pack de batteries 3S. Avec ce circuit, vous réalisez en toute sécurité un pack de batteries de 3 batteries Li-ion/Li-Po en série (cellules). Le circuit protège le pack de batteries contre les courts-circuits, les surtensions et les sous-tensions. De plus, le circuit veille à ce que les batteries soient chargées de manière uniforme (fonction d’équilibrage).

Spécifications:

Tension de charge: 12.6V
Courant de charge maximal: 25A*
Courant de décharge continu maximal: 25A*
Protection contre les courts-circuits: 45 ± 5A
Tension de protection contre la surcharge (par cellule/batterie): 4.28 ± 0.05V
Tension de protection contre la décharge (par cellule/batterie): 2.55 ± 0.08V
Fonction d’équilibrage: Oui
Dimensions: 56x45x2.6mm
*Attention: ce sont les maxima du circuit BMS. Les batteries connectées peuvent ne pas supporter ce courant !

Description des broches (voir les images pour le schéma de connexion):

B-: Min cell/batterie 1
B1: Plus cell/batterie 1, min cell/batterie 2
B2: Plus cell/batterie 2, min cell/batterie 3
B+: Plus cell/batterie 3
P+: Sortie positive du pack de batteries
P-: Sortie négative du pack de batteries
Utilisez les connexions P+ et P- pour charger et décharger le pack de batteries.

Attention: La réalisation d’un pack de batteries Li-ion/Li-Po nécessite des connaissances. Ne réalisez le pack que si vous savez ce que vous faites. Un mauvais raccordement des batteries et du circuit BMS peut provoquer l’incendie, voire l’explosion des batteries.

Dimensions
Longueur: 6cm
Largeur: 4,1cm
Hauteur: 0,31cm

  • Pack batterie 3S
  • Fonction d’équilibrage
  • Courant de charge 25A
  • 56 x 45 x 2.6 mm

Pourquoi choisir ce produit ?

  • Pack batterie sécurisé – Protège contre les courts-circuits, la surtension et la sous-tension.
  • Charge équilibrée – Permet de charger les batteries de manière uniforme grâce à la fonction d’équilibrage.
  • Charge et décharge – Utilisez P+ et P- pour la charge et la décharge.
  • Pour pack 3S – Convient pour 3 cellules Li-ion/Li-Po en série.
Spécifications
Dimensions56x45x2.6mm
Largeur4,1cm
Longueur6 cm
Hauteur0,31 cm
Tension de charge12.6V
Courant de charge25A
Protection contre les courts-circuits45 ± 5A
Tension de protection contre la surcharge4.28 ± 0.05V
Tension de protection contre la décharge2.55 ± 0.08V
Courant de décharge continue maximale25A
