Schéma de câblage et exemple de code

Voici comment connecter le Capteur de température à sonde étanche DS18B20 avec câble de 5 m à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Lecture du capteur de température DS18B20

Cet exemple lit la température ambiante ou celle d’un liquide à l’aide de la sonde de température numérique étanche DS18B20. L’Arduino interroge le capteur via le protocole 1-Wire et affiche chaque seconde les valeurs en Celsius et en Fahrenheit dans le Moniteur série.

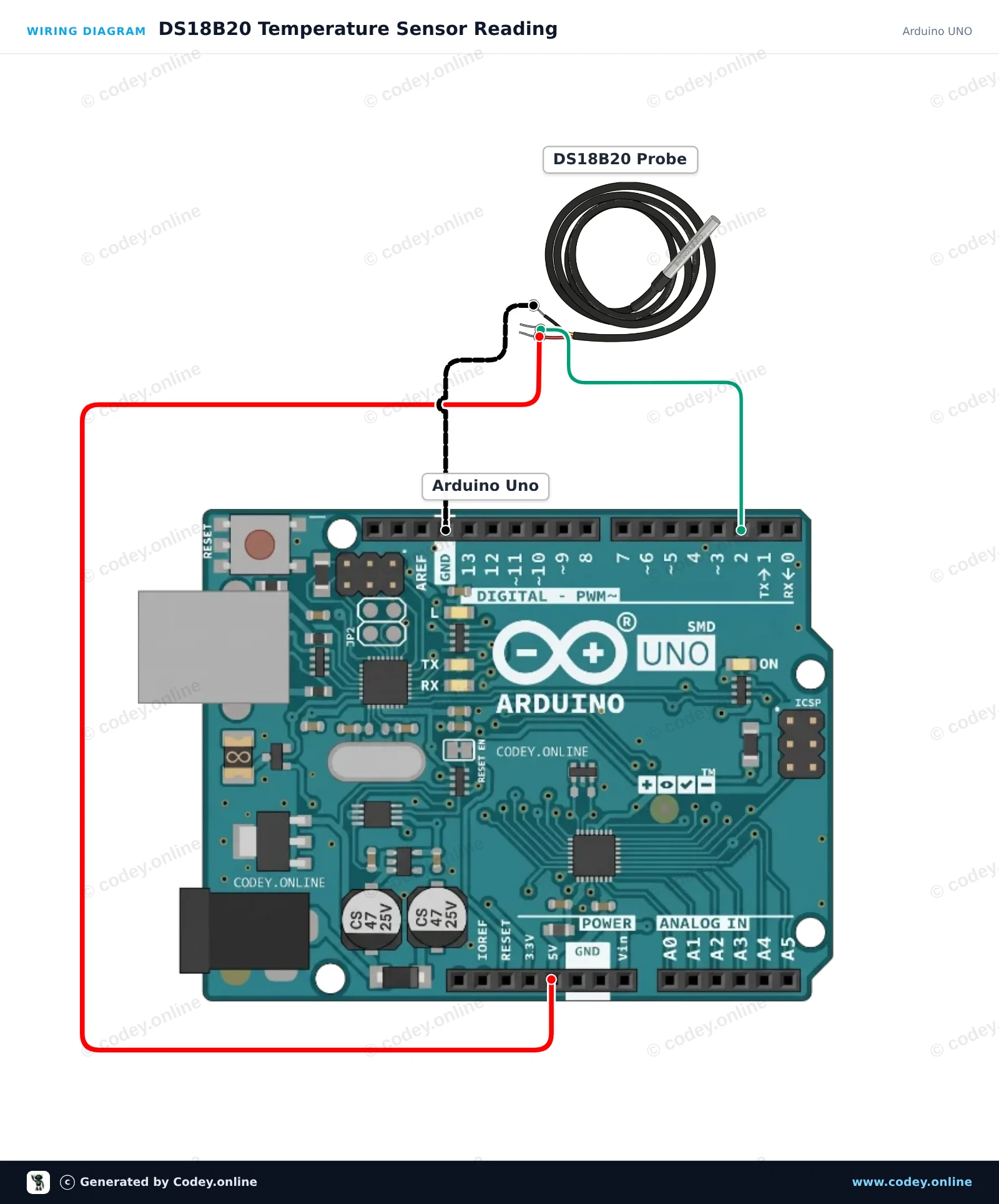

Schéma de câblage : Capteur de température à sonde étanche DS18B20 avec câble de 5 m sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

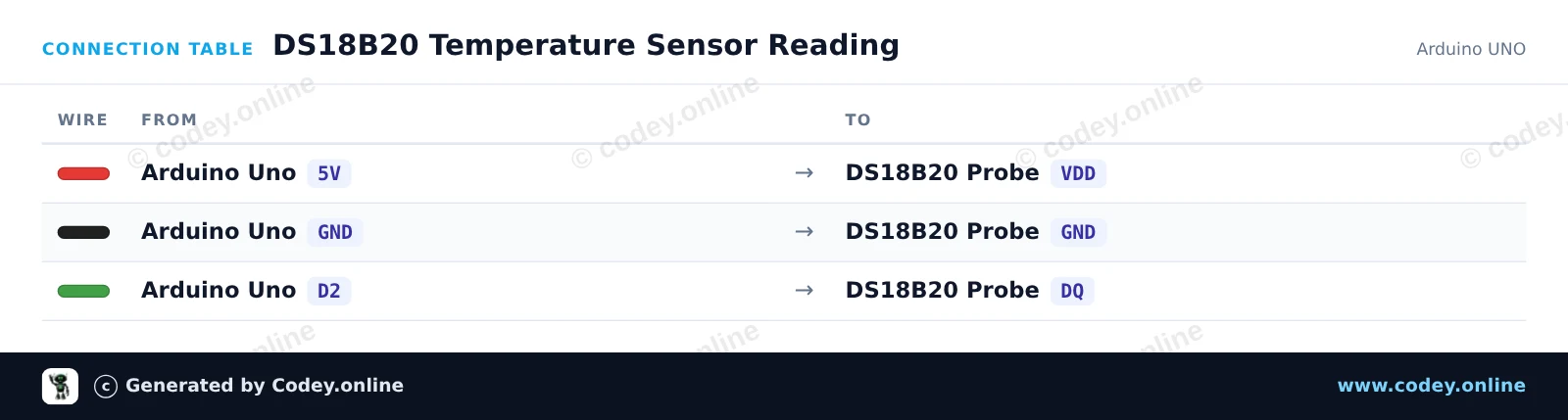

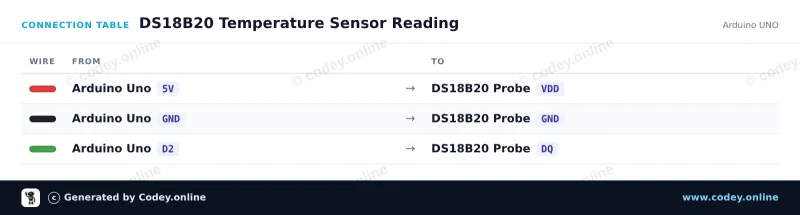

Tableau de câblage : Capteur de température à sonde étanche DS18B20 avec câble de 5 m sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
DS18B20_Temperature_Sensor_Reading.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : DS18B20 Temperature Sensor Reading
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : DS18B20 waterdichte probe temperatuursensor 1 m cable
 *  Libraries : OneWire 2.3.8, DallasTemperature 4.0.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <OneWire.h>
#include <DallasTemperature.h>

const int ONE_WIRE_BUS = 2;

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(115200);
  sensors.begin();
  Serial.println(F("DS18B20 Temperature Sensor Initialized"));
}

void loop() {
  sensors.requestTemperatures();
  float tempC = sensors.getTempCByIndex(0);

  if (tempC == DEVICE_DISCONNECTED_C) {
    Serial.println(F("Error: Sensor not detected"));
  } else {
    float tempF = DallasTemperature::toFahrenheit(tempC);
    Serial.print(F("Temperature: "));
    Serial.print(tempC, 2);
    Serial.print(F(" °C  |  "));
    Serial.print(tempF, 2);
    Serial.println(F(" °F"));
  }

  delay(1000);
}

Bibliothèques nécessaires : OneWire 2.3.8, DallasTemperature 4.0.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Capteur de température DS18B20 sur ESP32

Ce projet mesure la température ambiante ou celle d’un liquide à l’aide d’une sonde DS18B20 étanche sur un bus 1-Wire. Une résistance de pull-up de 4.7kΩ est placée entre 3.3V et la broche de données (DQ) pour garantir une communication fiable. Ouvrez le Moniteur série à 115200 bauds pour afficher en continu les relevés de température en temps réel en Celsius et en Fahrenheit.

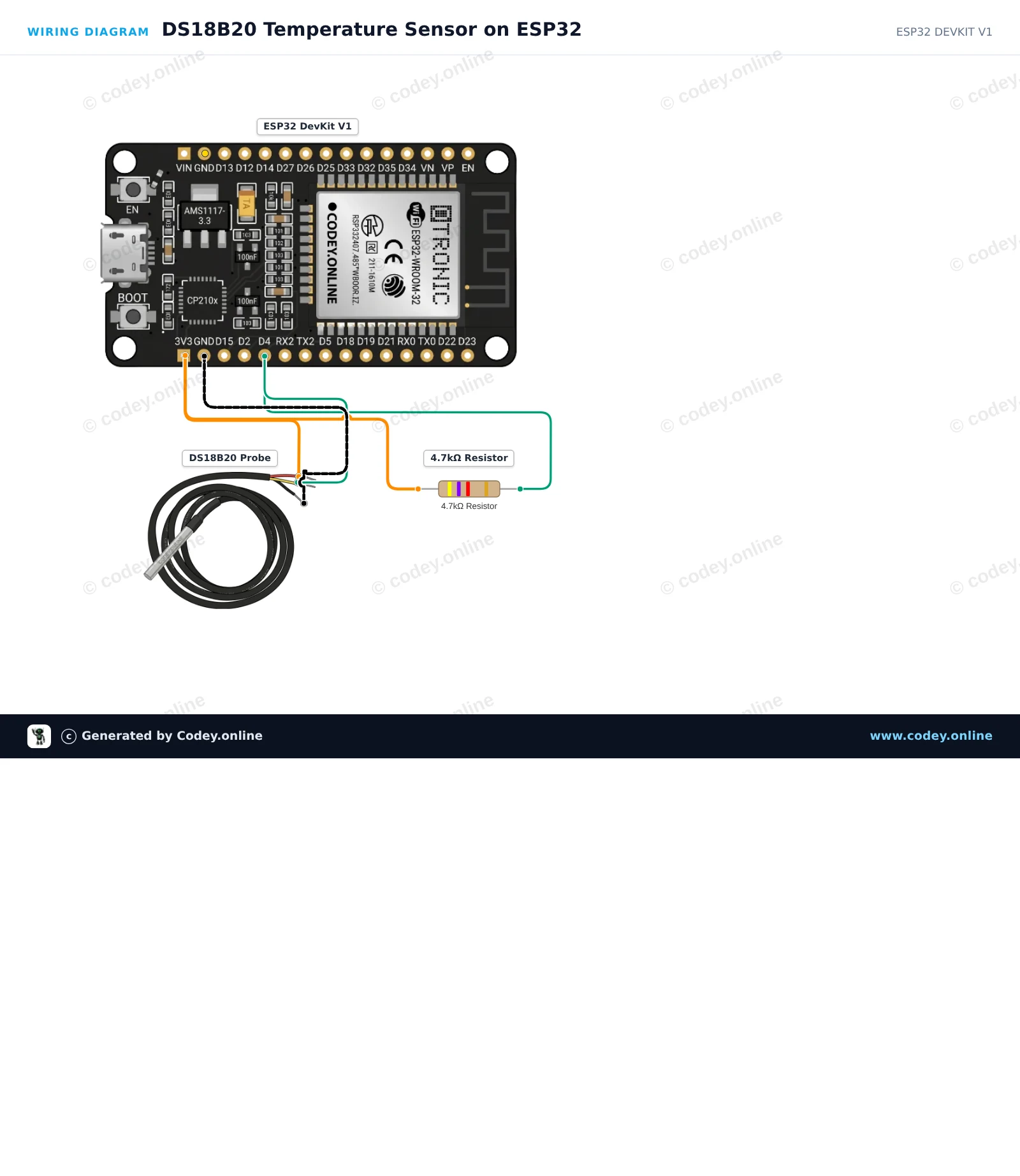

Schéma de câblage : Capteur de température à sonde étanche DS18B20 avec câble de 5 m sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

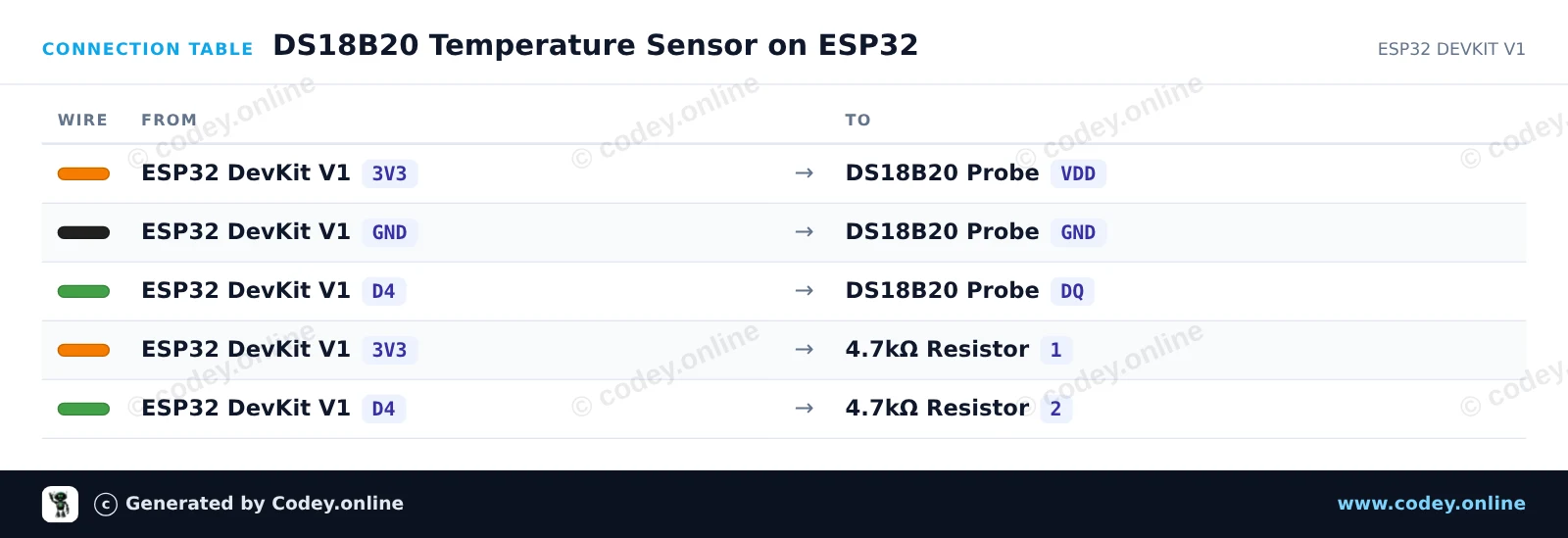

Tableau de câblage : Capteur de température à sonde étanche DS18B20 avec câble de 5 m sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
DS18B20_Temperature_Sensor_on_ESP32.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : DS18B20 Temperature Sensor on ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : DS18B20 waterdichte probe temperatuursensor 1 m cable
 *  Libraries : OneWire 2.3.8, DallasTemperature 4.0.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <OneWire.h>
#include <DallasTemperature.h>

// DS18B20 data line is connected to GPIO 4
#define ONE_WIRE_BUS 4

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(115200);
  sensors.begin();
  Serial.println("DS18B20 Temperature Sensor Demo");
}

void loop() {
  sensors.requestTemperatures();
  float tempC = sensors.getTempCByIndex(0);
  float tempF = sensors.getTempFByIndex(0);

  if (tempC == DEVICE_DISCONNECTED_C) {
    Serial.println("Error: Could not read temperature data");
  } else {
    Serial.print("Temperature: ");
    Serial.print(tempC, 2);
    Serial.print(" °C | ");
    Serial.print(tempF, 2);
    Serial.println(" °F");
  }

  delay(2000);
}

Bibliothèques nécessaires : OneWire 2.3.8, DallasTemperature 4.0.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Capteur de température à sonde étanche DS18B20 avec câble de 5 m

Capteur de température DS18B20 étanche avec une longueur totale de 5 mètres.

Le diamètre du capteur est de 6 mm et sa longueur est de 50 mm.

L’épaisseur du fil est de 4 mm et il contient 3 petits fils de 1,1 mm avec les couleurs rouge, neutre et noir.

Tension : 3 V à 5,5 V

Dimensions
Longueur : 500 cm
Largeur : 0,04 cm
Hauteur : 0,04 cm

  • Imperméable
  • 5 mètres
  • 3V-5.5V
  • diamètre 6 mm

Pourquoi choisir ce produit ?

  • Exécution étanche – Convient à une utilisation dans des environnements humides.
  • Long câble – Longueur totale de 5 mètres.
  • Large plage de tension – Fonctionne de 3V à 5,5V.
  • Capteur compact – Le capteur a un diamètre de 6 mm et une longueur de 50 mm.
  • Plusieurs fils – Contient trois petits fils.
Spécifications
Largeur0,04 cm
Diamètre du fil4 mm
Longueur500 cm
Diamètre6 mm
Hauteur0,04 cm
