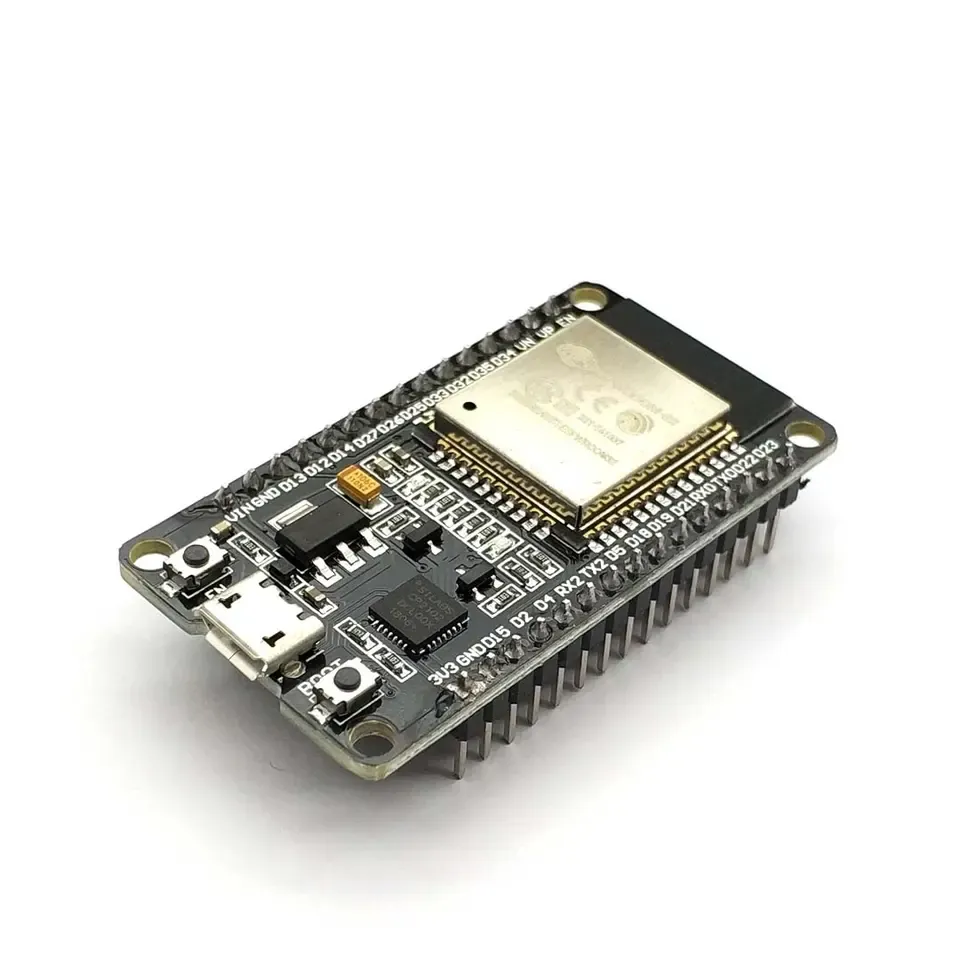

Carte ESP32 WROOM 4 Mo Devkit V1 avec WiFi, Bluetooth et processeur Dual Core

La version USB-C se trouve ici.

La carte de développement ESP32 est idéale pour les projets IoT (Internet Of Things) car elle dispose du WiFi et du Bluetooth intégrés. Elle se programme simplement via l’IDE Arduino. Regardez la vidéo Youtube ci-dessus pour l’installation de cette carte dans l’IDE Arduino.

Ce module ESP32 convient également pour WLED.

Utilisez le manuel ESP32 OTRONIC pour démarrer rapidement avec votre carte ESP32 Devkit V1.

ATTENTION : Cette ESP32 Devkit V1 ne convient PAS à une breadboard standard. La ESP32-S convient BIEN à une breadboard standard.

Cette carte ESP32 dispose de :

• 18 canaux de convertisseur analogique-numérique (ADC)
• 3 interfaces SPI
• 3 interfaces UART
• 2 interfaces I2C
• 16 canaux de sortie PWM
• 2 convertisseurs numérique-analogique (DAC)
• 2 interfaces I2S
• 10 GPIO à détection capacitive

L’ESP32 Wroom32 DevKit dispose au total de 25 GPIO, dont certains ne peuvent être utilisés qu’en entrée.

Tension ESP32 VIN ou USB :
L’alimentation de l’ESP32 DevKit V1 est fournie via le connecteur Micro USB intégré (5V) ou directement via la broche "VIN". L’ESP32 peut fonctionner avec une alimentation externe de 6 à 20 volts. Si vous utilisez plus de 12V, le régulateur de tension peut devenir très chaud et sa durée de vie sera réduite. Dans ce cas, utilisez plutôt un convertisseur STEP DOWN pour abaisser la tension.

Broches entrée uniquement
GPIO 34
GPIO 35
GPIO 36
GPIO 39
Toutes les broches ne disposent pas d’une résistance de pull-up interne ; vous devez utiliser une pull-up externe sur ces broches lorsque vous les utilisez comme entrée pull-up.

Toutes les broches ne disposent pas d’une pull-up d’entrée et vous devrez placer une résistance pull-up externe. Voici un aperçu.

Broches avec pull-up interne INPUT_PULLUP
GPIO14
GPIO16
GPIO17
GPIO18
GPIO19
GPIO21
GPIO22
GPIO23

Broches sans pull-up interne
GPIO13
GPIO25
GPIO26
GPIO27
GPIO32
GPIO33

Le grand avantage de cette petite carte est que vous pouvez l’utiliser de plusieurs façons en ce qui concerne la communication WiFi.

1. Comme mini point d’accès
2. Comme client WiFi
3. Comme serveur web
4. En pair-à-pair avec ESP Now

Nous souhaitons préciser ce dernier point. ESP NOW est une technologie qui permet aux modules de communiquer directement entre eux via leur adresse MAC. Il y a également un message de retour indiquant si les données ont été reçues, ce qui permet de vérifier correctement si les messages arrivent et de les valider.

Avec ESP Now, vous pouvez travailler de manière très modulaire et c’est en plus extrêmement rapide. De cette façon, vous pouvez faire fonctionner votre programme sur un ESP32 tandis que vos autres cartes ESP32 ne font que réagir et constituent en quelque sorte une extension de vos broches GPIO.

1 ESP32 peut communiquer avec jusqu’à 20 autres cartes.

Une bonne explication d’ESP NOW par Andreas Spiess se trouve ici : https://www.youtube.com/watch?v=6NsBN42B80Q

Livraison :
Broches header déjà soudées. Prête à l’emploi.

Installer l’ESP32 dans l’IDE Arduino

Pour pouvoir programmer l’ESP32 dans l’IDE Arduino, il faut d’abord configurer quelques éléments :

1. Installez le logiciel Arduino IDE (www.arduino.cc)
2. Dans l’IDE Arduino, allez dans FICHIER puis PRÉFÉRENCES.
3. Dans URLS SUPPLÉMENTAIRES DU GESTIONNAIRE DE CARTES, saisissez l’URL suivante : https://dl.espressif.com/dl/package_esp32_index.json
4. Allez maintenant dans OUTILS, CARTE et GESTIONNAIRE DE CARTES
5. Recherchez la bonne bibliothèque (ESP32 by Espressif Systems) et installez-la (cela ne doit être fait qu’une seule fois)
6. Choisissez la carte DOIT ESP32 Devkit V1 dans la liste sous OUTILS, CARTE
7. Réglez la vitesse de téléversement sur 115200 bauds
8. Réglez le port sur le bon port COM

L’ESP32 ne fonctionne pas ou pas correctement. Consultez les solutions ci-dessous.

Le téléversement du code sur l’ESP32 ne fonctionne pas ou affiche le message A fatal error occurred: Failed to connect to ESP32: Timed out Connecting

Si vous remarquez pendant le téléversement que rien ne se passe, vous pouvez maintenir brièvement le bouton BOOT de la carte ESP32 enfoncé pendant le téléversement. Dès que le téléversement commence, vous pouvez le relâcher. Il faut parfois chercher le bon moment.

L’ESP32 n’a pas de port COM dans l’IDE Arduino

Si aucun port COM n’est disponible dans l’IDE Arduino sous OUTILS -> PORT, il se peut que le pilote CP210x doive être réinstallé. Il s’agit de la puce USB de cette carte. Recherchez sur Google ou téléchargez le pilote ici : https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

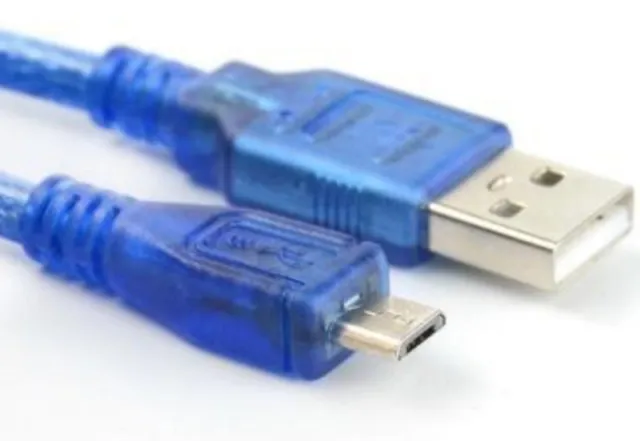

Cela peut aussi être dû au câble micro USB, qui n’est peut-être pas un câble de données. Il existe de nombreux câbles dits de charge sur le marché, qui ne conviennent qu’à la recharge d’un téléphone, par exemple. Remplacez le câble par un câble micro USB de données adapté ou commandez un câble approprié sur otronic.nl.

Le moniteur série de l’ESP32 ne fonctionne pas ou affiche des caractères étranges dans l’IDE Arduino

Réglez le débit en bauds sur 115200 dans la fenêtre du moniteur série, en bas à droite.

Les broches GPIO de l’ESP32 ne correspondent pas aux broches dans le code

Sur les cartes de développement ESP, les broches GPIO ne correspondent pas toujours aux valeurs imprimées sur les cartes. C’est pourquoi il est important de toujours consulter le bon schéma de brochage (PINOUT). Vous le trouverez notamment dans le guide de démarrage rapide OTRONIC ESP32

Dimensions
Longueur : 5,23cm
Largeur : 2,82cm
Hauteur : 1,33cm
