Schéma de câblage et exemple de code

Voici comment connecter le Capteur tactile TTP223B à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Démo du capteur tactile capacitif TTP223B

Ce projet montre le module de capteur tactile capacitif TTP223B. Lorsque vous touchez la surface de détection capacitive, le capteur émet un signal HIGH qui allume la LED intégrée de l'Arduino et affiche l'état dans le Serial Monitor.

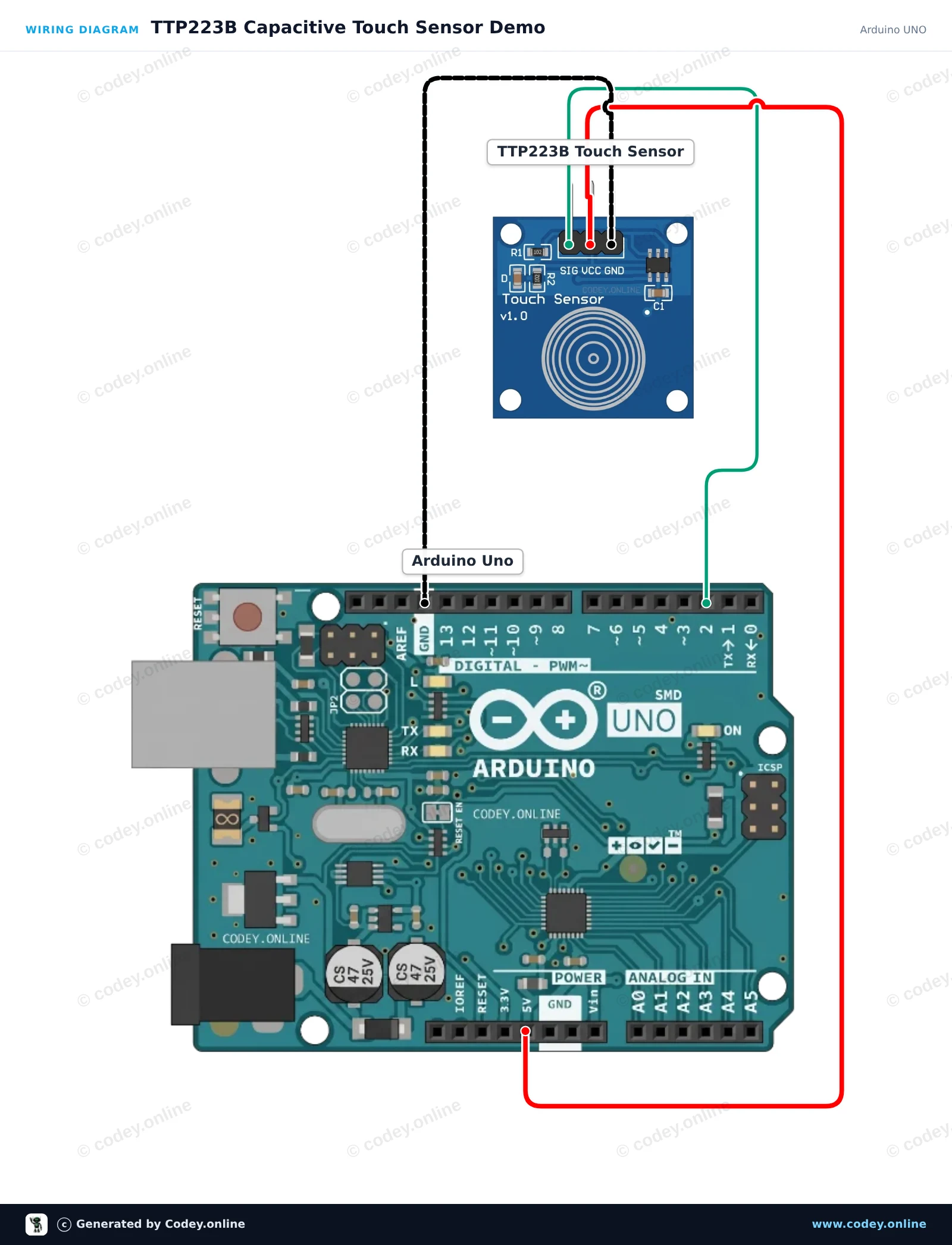

Schéma de câblage : Capteur tactile TTP223B sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

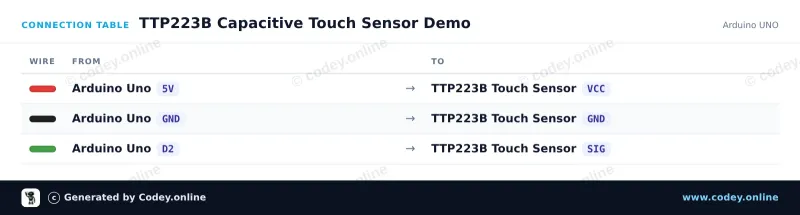

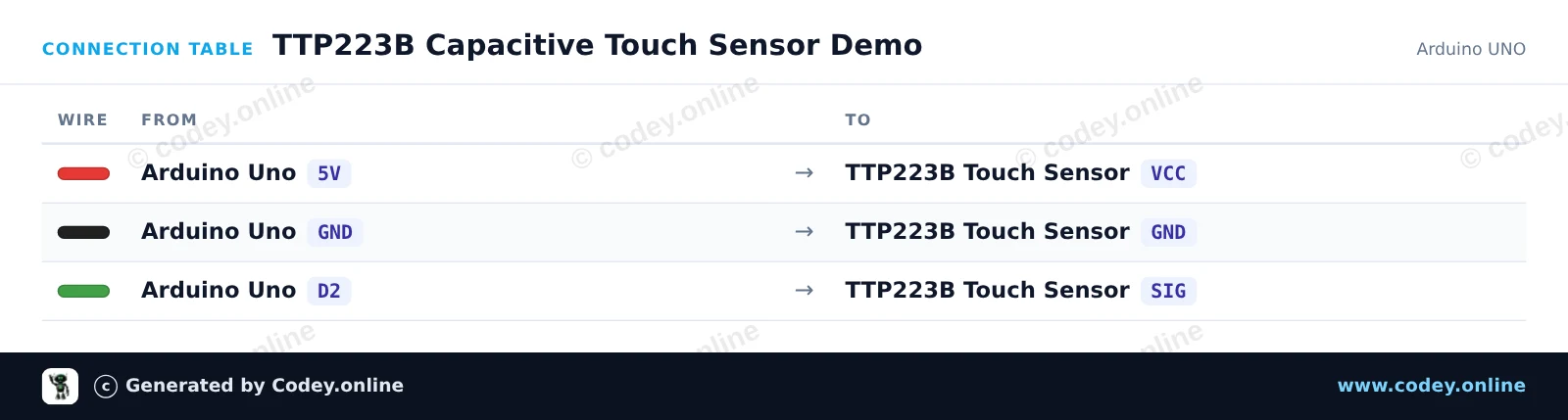

Tableau de câblage : Capteur tactile TTP223B sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
TTP223B_Capacitive_Touch_Sensor_Demo.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : TTP223B Capacitive Touch Sensor Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Touch sensor TTP223B
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Pin definitions
const int touchPin = 2;
const int ledPin = 13;

int lastState = LOW;

void setup() {
  pinMode(touchPin, INPUT);
  pinMode(ledPin, OUTPUT);

  Serial.begin(115200);
  Serial.println(F("TTP223B Touch Sensor Initialized"));
}

void loop() {
  int touchState = digitalRead(touchPin);

  // Control onboard LED based on touch input
  digitalWrite(ledPin, touchState);

  // Print message on state change
  if (touchState != lastState) {
    if (touchState == HIGH) {
      Serial.println(F("Touch detected!"));
    } else {
      Serial.println(F("Touch released."));
    }
    lastState = touchState;
  }

  delay(20);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Démo du capteur tactile capacitif TTP223 avec ESP32

Ce circuit lit les signaux numériques du capteur tactile capacitif TTP223 et répercute l’état sur la LED intégrée de l’ESP32. Lorsque vous touchez la pastille du capteur, la broche de signal passe à HIGH, ce qui allume la LED intégrée et affiche les événements tactiles dans le Serial Monitor. Le module est alimenté directement en 3.3V pour une compatibilité logique sûre.

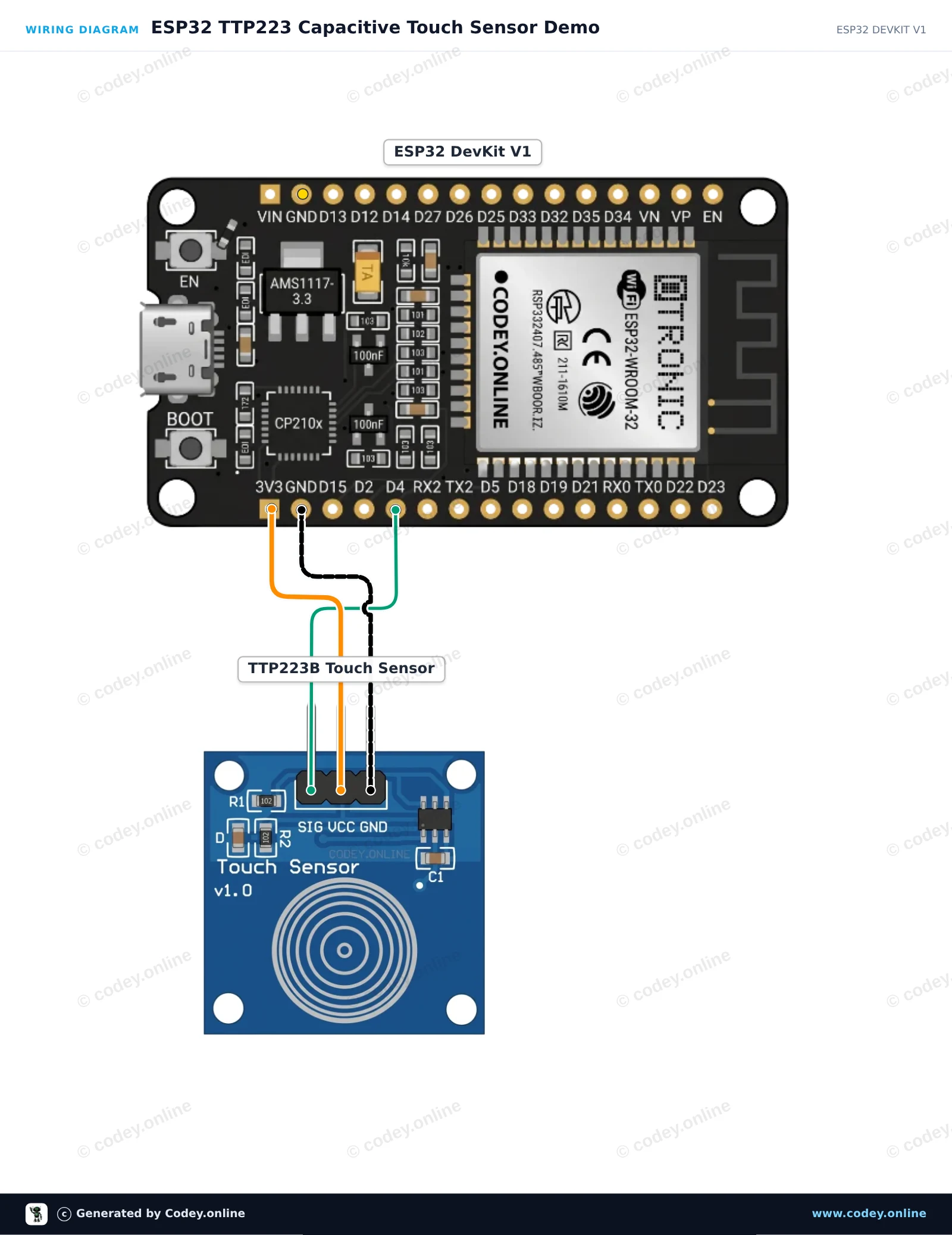

Schéma de câblage : Capteur tactile TTP223B sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

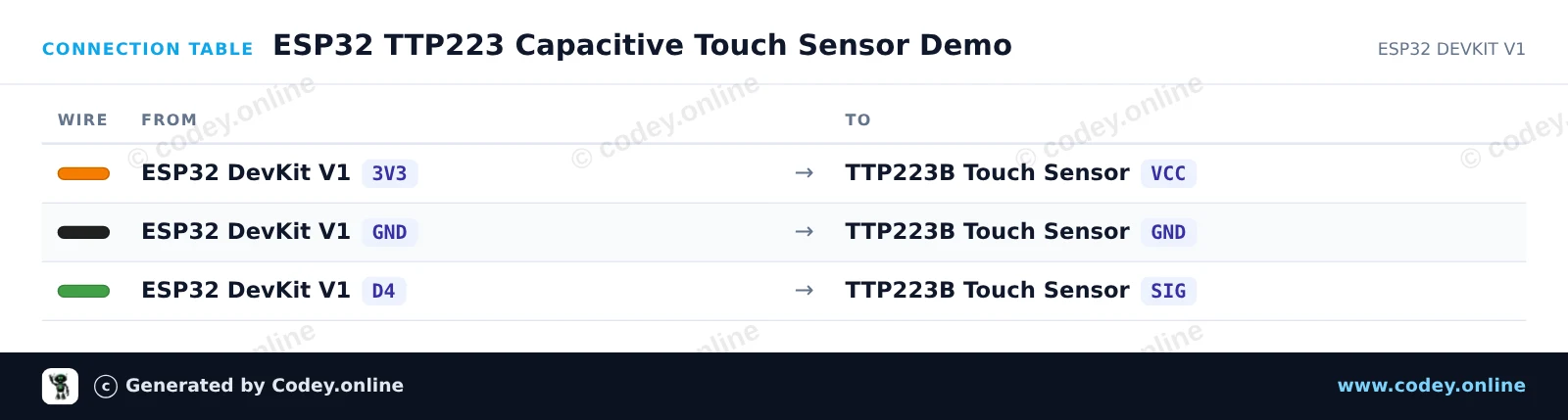

Tableau de câblage : Capteur tactile TTP223B sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
ESP32_TTP223_Capacitive_Touch_Sensor_Dem.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 TTP223 Capacitive Touch Sensor Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Touch sensor TTP223B
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int TOUCH_PIN = 4;   // D4 on ESP32 DevKit V1
const int LED_PIN   = 2;   // Onboard LED on ESP32 DevKit V1

int lastState = LOW;

void setup() {
  Serial.begin(115200);
  pinMode(TOUCH_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
  digitalWrite(LED_PIN, LOW);
  Serial.println("TTP223 Touch Sensor Initialized.");
}

void loop() {
  int touchState = digitalRead(TOUCH_PIN);

  if (touchState != lastState) {
    if (touchState == HIGH) {
      digitalWrite(LED_PIN, HIGH);
      Serial.println("Touch detected!");
    } else {
      digitalWrite(LED_PIN, LOW);
      Serial.println("Touch released.");
    }
    lastState = touchState;
    delay(50); // Simple debounce delay
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

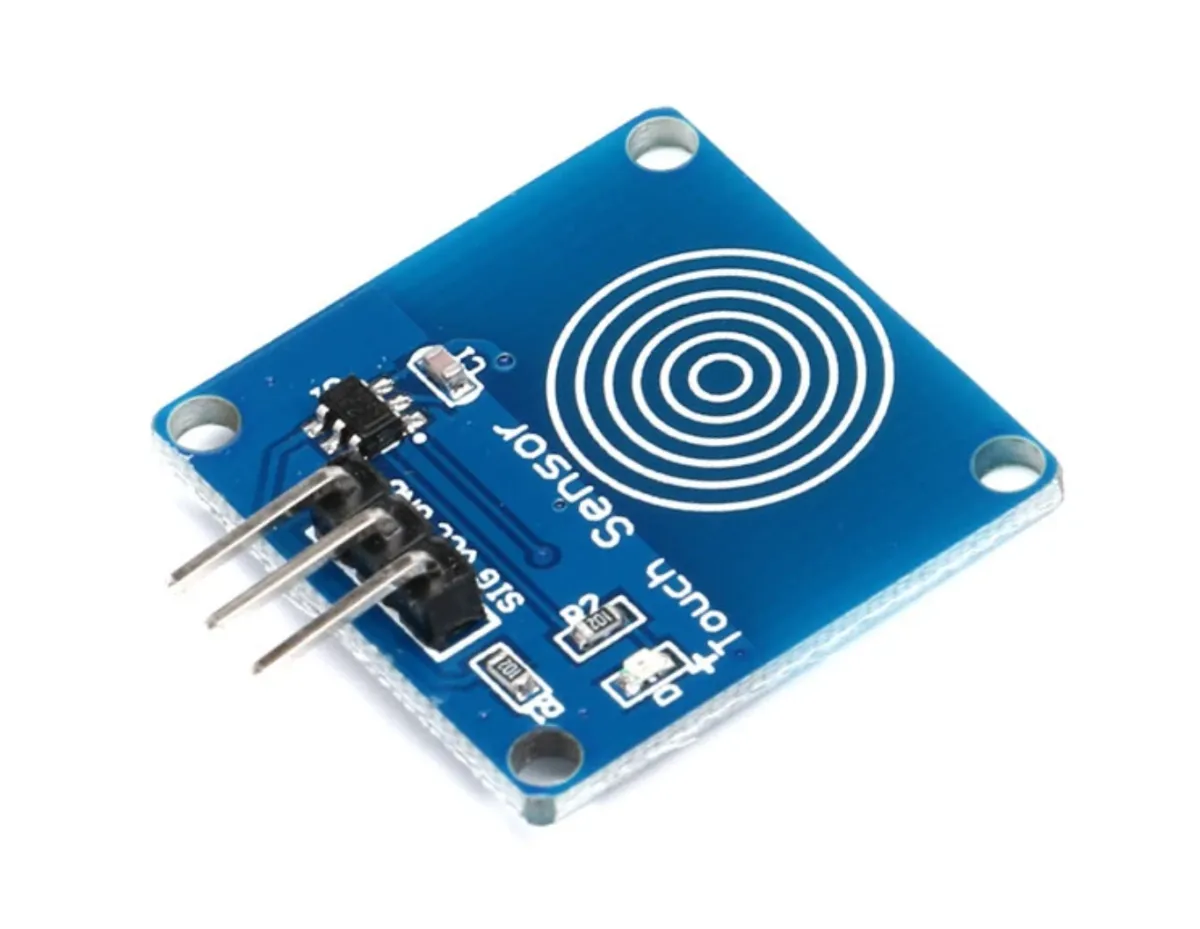

Capteur tactile TTP223B

Le TTP223B est un capteur tactile capacitif qui réagit au toucher d’un objet ou d’une personne sur une surface sensible. Ce capteur est conçu pour diverses applications, telles que la commande tactile, les interrupteurs et boutons tactiles, ainsi que d’autres appareils activés par le toucher.

Spécifications techniques du capteur tactile TTP223B :

  • Tension de fonctionnement : 2,0 V à 5,5 V CC
  • Plage de détection : 0 mm à 12 mm
  • Mode de sortie : mode bascule ou mode momentané (réglable)
  • Tension de sortie :
    • Égale à la tension d’alimentation (Vcc) en mode momentané
    • Élevée ou basse en mode bascule (réglable)
  • Courant de sortie : 500 mA (maximum)
  • Température de fonctionnement : -20 °C à +70 °C

Le capteur tactile TTP223B dispose d’un circuit anti-rebond intégré afin d’éviter les perturbations. Sa consommation électrique est faible, inférieure à 1 mA en mode veille. Le capteur offre une réponse rapide de moins de 60 ms et une longue durée de vie de plus de 100 000 cycles.

  • Capteur capacitif
  • Mode réglable
  • Faible consommation
  • 100.000 cycles

Pourquoi choisir ce produit ?

  • Mode réglable – Mode bascule ou momentané réglable.
  • Réponse rapide – Réagit en moins de 60 ms.
  • Longue durée de vie – Plus de 100.000 cycles.
  • Faible consommation en veille – Moins de 1 mA en veille.
  • Circuit anti-rebond – Prévient les dysfonctionnements.
Spécifications
Tension d'alimentation2.0 V à 5.5 V DC
Tension de sortieÉgal à la tension d'alimentation (Vcc) en mode monostable
Température de fonctionnement-20 °C à +70 °C
Portée de détection0 mm à 12 mm
Durée de vie> 100000 cycles
Courant de sortie500 mA (maximum)
Mode de sortieMode bistable ou monostable (réglable)
Temps de réponse< 60 ms
Consommation en veille< 1 mA
