Schéma de câblage et exemple de code

Voici comment connecter le Module relais 5 V bas à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Commande de relais active-low 5V

Ce projet montre comment contrôler un module relais active-low 5V avec un Arduino Uno. Le sketch bascule le relais ON et OFF toutes les deux secondes tout en affichant l'état actuel dans le Serial Monitor. Comme il s'agit d'un module active-low, mettre la broche de contrôle à LOW active le relais, et la mettre à HIGH le désactive.

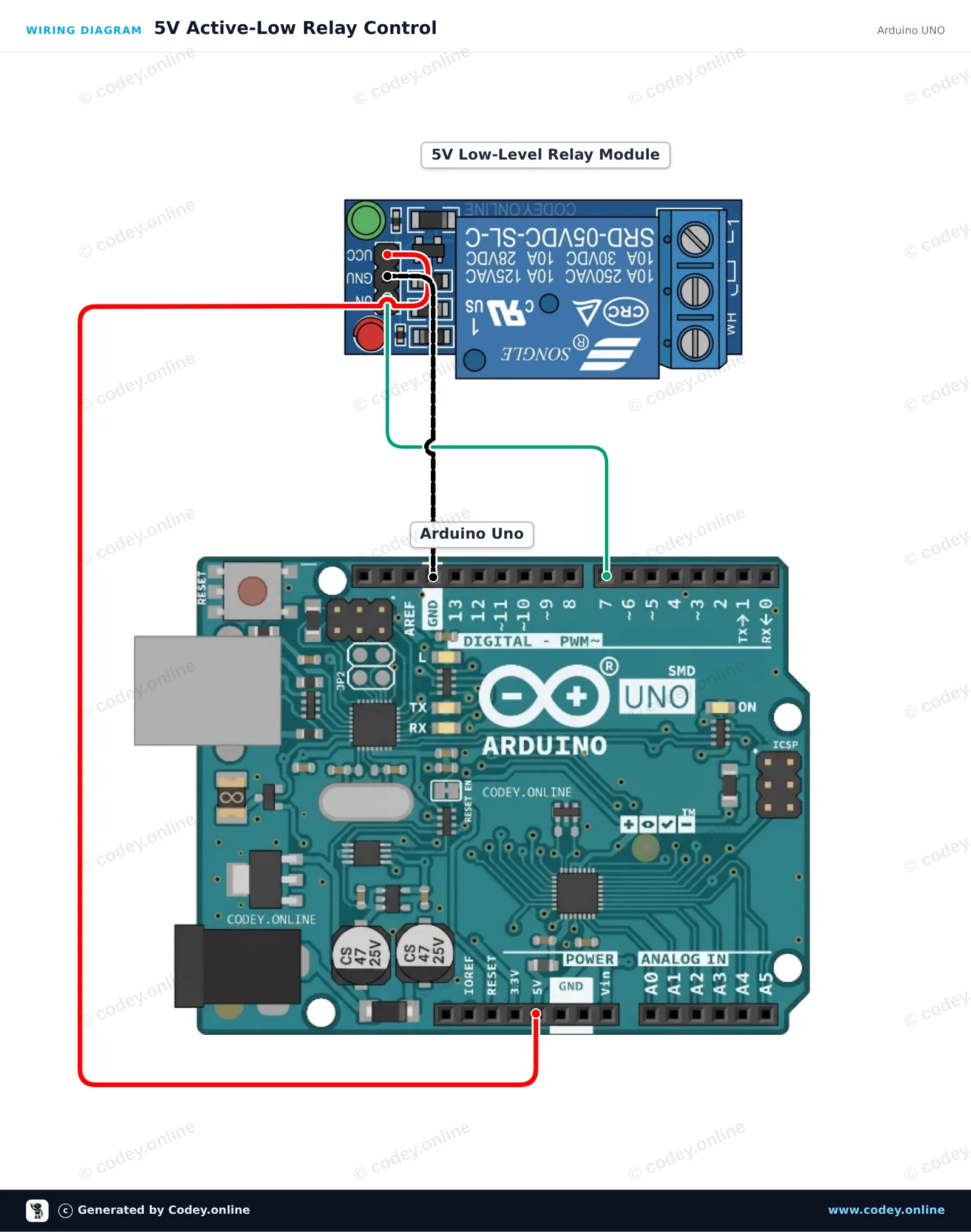

Schéma de câblage : Module relais 5 V bas sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

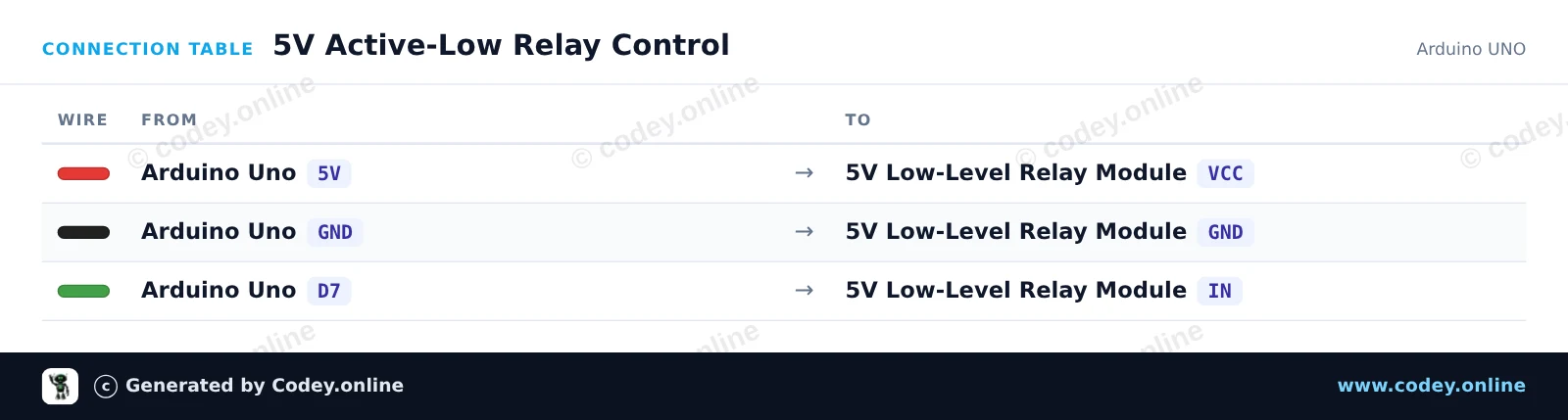

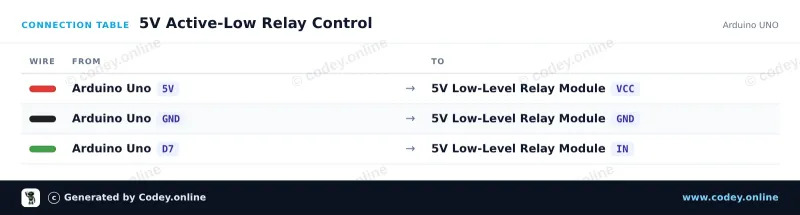

Tableau de câblage : Module relais 5 V bas sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
5V_Active_Low_Relay_Control.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 5V Active-Low Relay Control
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Relais Module 5v Low
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Pin configuration
const int relayPin = 7;

void setup() {
  // Set the relay pin as output
  pinMode(relayPin, OUTPUT);

  // Active-low relay: default to OFF (HIGH state)
  digitalWrite(relayPin, HIGH);

  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port to connect
  }

  Serial.println(F("5V Relay Module Demo Started"));
  Serial.println(F("Relay will toggle every 2 seconds."));
}

void loop() {
  // Turn relay ON (active LOW)
  Serial.println(F("Relay: ON"));
  digitalWrite(relayPin, LOW);
  delay(2000);

  // Turn relay OFF (HIGH)
  Serial.println(F("Relay: OFF"));
  digitalWrite(relayPin, HIGH);
  delay(2000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Démo de contrôle de relais 5V ESP32

Cet exemple montre comment contrôler un module relais 5V active-low avec l’ESP32. La bobine du relais est alimentée depuis la broche VIN (5V via USB), tandis que GPIO 4 commande la broche de contrôle. Mettre la broche de contrôle à LOW active le relais, et la mettre à HIGH le désactive.

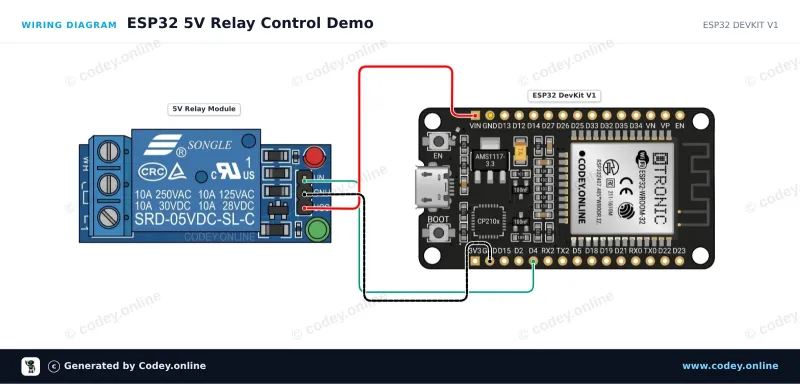

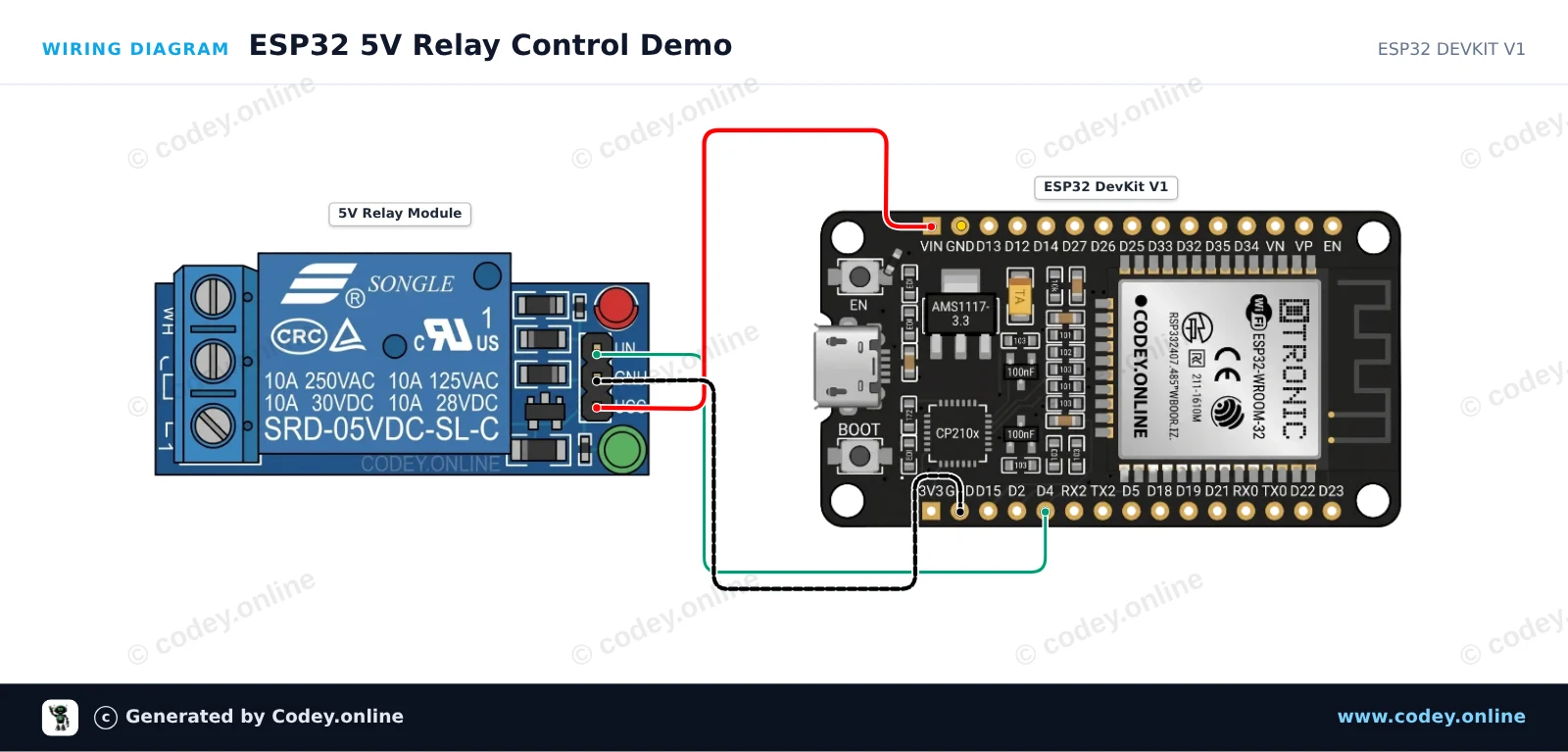

Schéma de câblage : Module relais 5 V bas sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

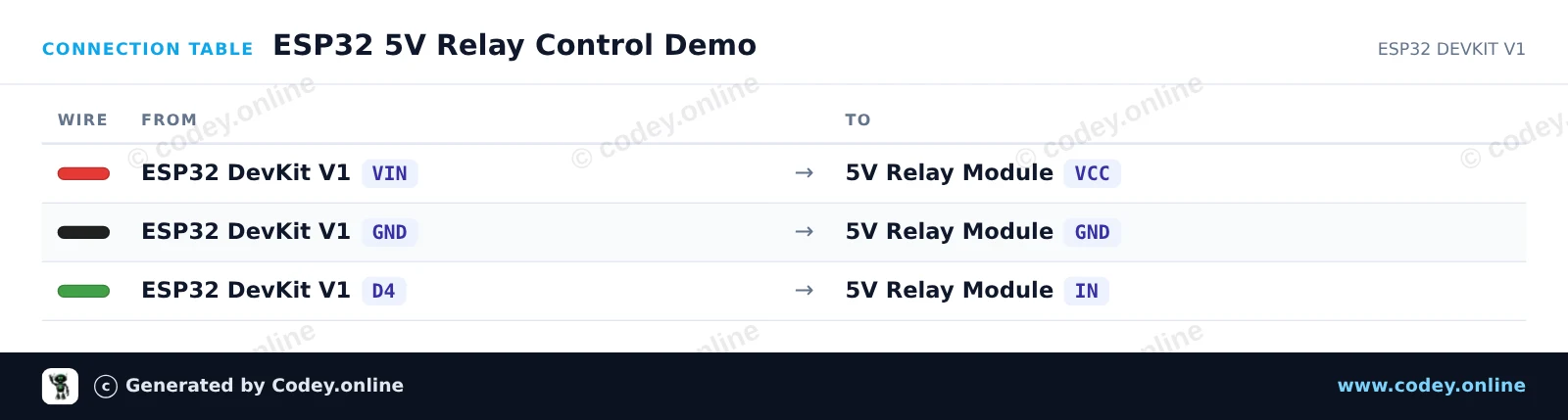

Tableau de câblage : Module relais 5 V bas sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
ESP32_5V_Relay_Control_Demo.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 5V Relay Control Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Relais Module 5v Low
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Pin connected to relay IN
const int RELAY_PIN = 4;

void setup() {
  Serial.begin(115200);

  // Configure relay pin as output and start with relay OFF (HIGH = inactive for active-low module)
  pinMode(RELAY_PIN, OUTPUT);
  digitalWrite(RELAY_PIN, HIGH);

  Serial.println("ESP32 Relay Module Demo Initialized");
}

void loop() {
  // Turn relay ON (Active-low: LOW energizes coil)
  Serial.println("Relay: ON");
  digitalWrite(RELAY_PIN, LOW);
  delay(2000);

  // Turn relay OFF (Active-low: HIGH de-energizes coil)
  Serial.println("Relay: OFF");
  digitalWrite(RELAY_PIN, HIGH);
  delay(2000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

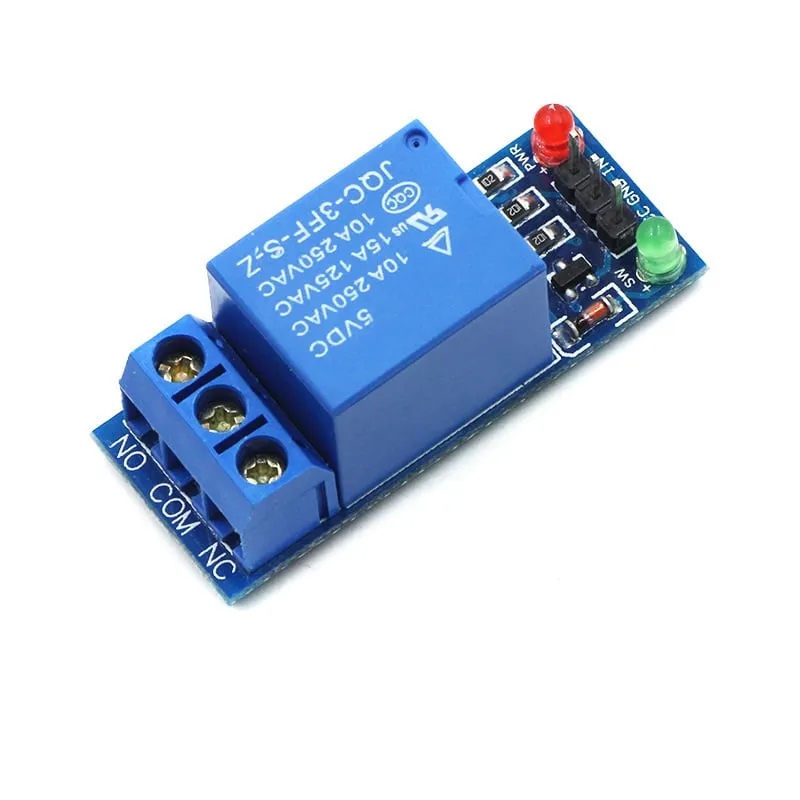

Module relais 5 V bas

  • Charge élevée possible : AC250V 10A / DC30V 10 A
  • Commande du relais 5v
  • Signal : bas
  • 1 relais sur circuit imprimé
  • avec indicateurs LED, rouge et vert

consultez ici le schéma de connexion et le code d'exemple >>>

Termes de recherche : relais 5v, relais 5v, relay 5v, 5v relay, relais bas, relais low, relay low, relais bleu, relais bleu, relais 250v, relais 220v, relais 1 canal, relais 1-canal, relay 1 channel

  • Commande 5V
  • Signal bas
  • AC250V 10A
  • Voyants LED

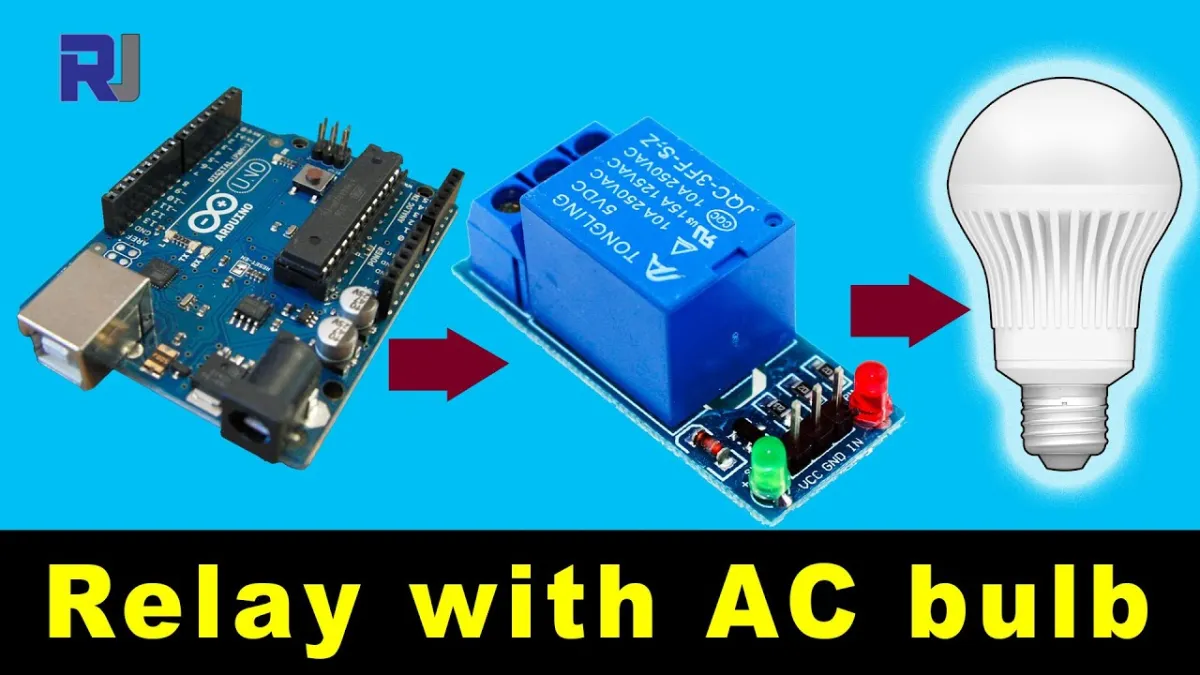

La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Commande 5V – Convient pour la commande de relais avec 5V.
  • Charge élevée – Commutable jusqu'à AC250V 10A ou DC30V 10A.
  • Relais unique – Un relais sur le circuit imprimé.
  • Indication d'état – Avec voyants LED rouges et verts.
Spécifications
Alimentation5 V
Type1 canal
Charge élevée possibleAC250V 10A / DC30V 10 A
Signalbas
