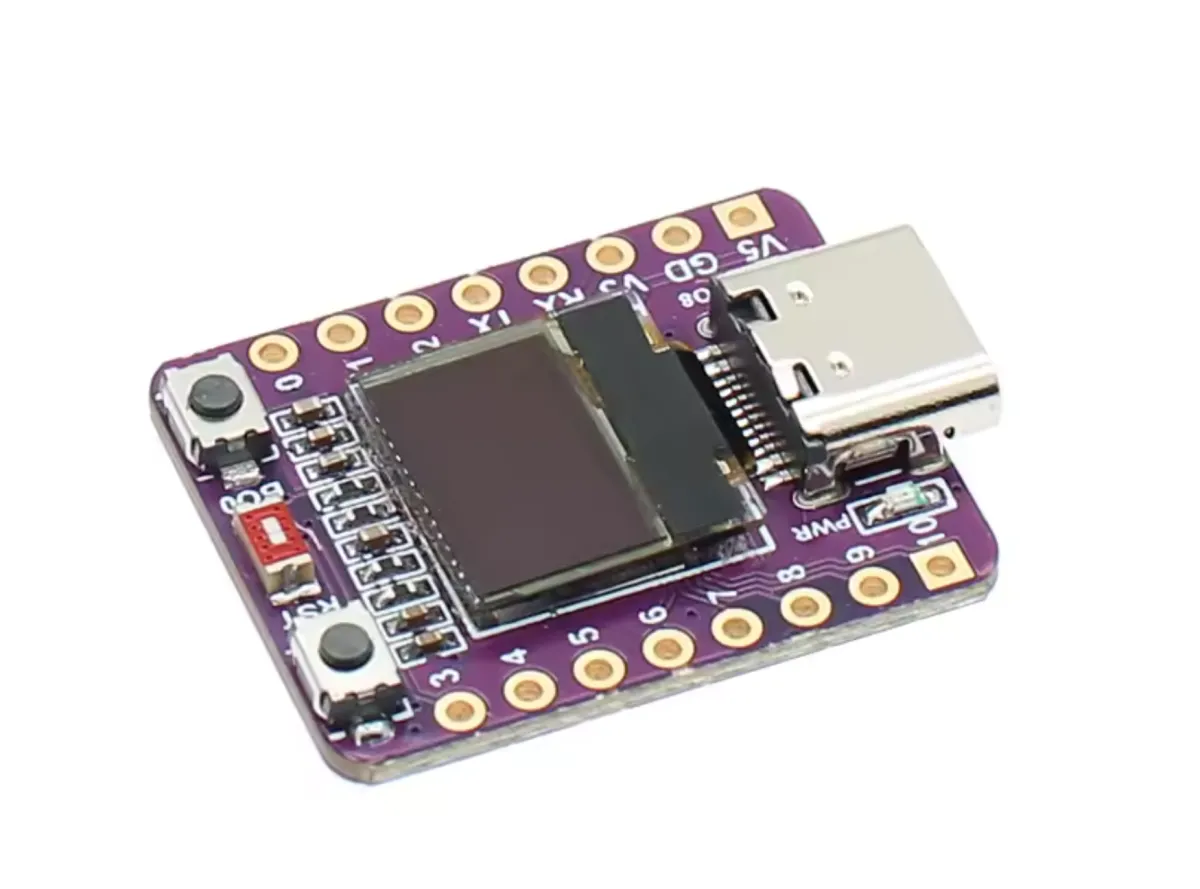

Carte de développement ESP32-C3 avec mini écran OLED de 0,42 pouce

Cette carte de développement ESP32-C3 combine une connectivité sans fil avec un écran OLED compact de 0,42 pouce. La carte est basée sur la puce fiable ESP32C3FN4/FH4 et dispose d’une antenne céramique intégrée pour le WiFi et le Bluetooth. Avec 4 Mo de mémoire flash et la programmation USB, elle est idéale pour divers projets IoT.

Caractéristiques principales

  • Processeur : ESP32-C3FN4/FH4, RISC-V 32 bits monocœur jusqu’à 160 MHz
  • Mémoire flash : 4 Mo
  • Écran : OLED de 0,42 pouce pour un retour visuel direct
  • Connectivité : WiFi double mode (802.11b/g/n) et Bluetooth 5 (LE, mesh)
  • Programmation : Simple via USB
  • Antenne : Antenne céramique intégrée

Fonctions WiFi et Bluetooth

  • WiFi avec des débits de données jusqu’à 150 Mbps, prise en charge des largeurs de bande de 20/40 MHz
  • Prise en charge de plusieurs modes WiFi : Station, SoftAP et mode promiscuous
  • Bluetooth 5 LE avec puissance d’émission élevée jusqu’à 20 dBm et réseaux mesh
  • Coexistence interne entre WiFi et Bluetooth pour le partage de l’antenne

Matériel et interfaces

  • 22 broches GPIO programmables
  • Communication via UART, SPI, I2C, I2S et USB Serial/JTAG
  • Fonctions analogiques : deux ADC SAR 12 bits, capteur de température
  • Minuteries et watchdogs pour une temporisation fiable et la détection d’erreurs

Faible consommation et sécurité

  • Quatre modes d’économie d’énergie, dont le deep-sleep avec seulement 5 µA de consommation
  • Fonctions de sécurité telles que le secure boot et le chiffrement flash
  • Accélération matérielle cryptographique : AES, SHA, RSA et plus

Applications

Grâce à sa faible consommation et à sa connectivité polyvalente, cette carte convient pour :

  • Appareils domotiques
  • Automatisation industrielle
  • Santé
  • Électronique grand public
  • Agriculture intelligente
  • Systèmes POS
  • Robots de service
  • Équipements audio
  • Capteurs IoT basse consommation et enregistreurs de données

Manuel du produit : carte de développement ESP32-C3 avec OLED 0,42"

Cette carte IoT compacte est basée sur la puce ESP32-C3 (RISC-V) et dispose d’un écran OLED intégré de 0,42 pouce. Comme le brochage et le pilotage de l’écran diffèrent des modules ESP32 standard, vous trouverez ci-dessous les instructions spécifiques pour utiliser correctement la carte.


1. Spécifications matérielles importantes

  • Puce : ESP32-C3FN4 (4 Mo Flash, WiFi & Bluetooth 5.0).
  • USB : USB natif (USB-C). Attention : activez "USB CDC On Boot" dans l’IDE Arduino pour la prise en charge du moniteur série.
  • Écran OLED : 0,42 pouce (résolution effective 72x40 pixels).
  • Format : Très compact (env. 20x25 mm).

2. Brochage & connexions (Attention !)

La documentation en ligne est souvent confuse. Utilisez les affectations de broches ci-dessous pour cette carte spécifique (style ABRobot) :

  • SDA I2C de l’OLED : GPIO 5 (pas 8, comme souvent indiqué dans les schémas).
  • SCL I2C de l’OLED : GPIO 6 (pas 9).
  • LED intégrée : GPIO 8 (Active LOW : LOW = allumée, HIGH = éteinte).
  • Bouton Boot : GPIO 9.
  • Série matérielle (UART0) : TX = GPIO 21, RX = GPIO 20.

3. Paramètres de l’IDE Arduino

Pour programmer cette carte, sélectionnez les paramètres suivants dans l’IDE Arduino :

  • Carte : ESP32C3 Dev Module
  • USB CDC On Boot : Enabled (essentiel pour voir Serial.print).
  • Mode Flash : DIO (par défaut).
Astuce pour le premier téléversement :
Si le téléversement échoue, maintenez le bouton BOOT enfoncé, appuyez brièvement sur RESET, puis relâchez BOOT. Cela force le mode téléchargement.

4. Pilotage de l’écran OLED (crucial)

L’écran utilise un contrôleur SSD1306, mais sa résolution physique n’est que de 72x40 pixels. Le tampon interne est toutefois de 128x64. Vous devez appliquer un "offset" (décalage) pour rendre le texte visible.

Bibliothèque nécessaire : Installez la bibliothèque U8g2 (de olikraus) via le gestionnaire de bibliothèques Arduino.

Exemple de code :

#include
#include

// Initialisation pour ESP32-C3 avec I2C sur la broche 5 (SDA) et 6 (SCL)
// Nous utilisons le pilote standard 128x64, mais seulement une partie de l’écran.
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE, 6, 5);

// Paramètres pour l’écran de 0,42 pouce
int width = 72;
int height = 40;

// Les offsets sont nécessaires pour centrer la sortie dans le tampon 128x64
int xOffset = 30; // 30 fonctionne le mieux en pratique
int yOffset = 12; // (64 - 40) / 2 = 12

void setup(void) {
  delay(1000); // Courte pause pour la stabilité

  u8g2.begin();
  u8g2.setContrast(255);      // Luminosité maximale
  u8g2.setBusClock(400000);   // Vitesse I2C de 400 kHz
  u8g2.setFont(u8g2_font_ncenB10_tr); // Choisissez une police lisible
}

void loop(void) {
  u8g2.clearBuffer(); // Efface le tampon interne

  // Dessine un cadre pour tester la zone visible
  u8g2.drawFrame(xOffset, yOffset, width, height);

  // Dessine du texte (tenez compte de xOffset et yOffset !)
  u8g2.setCursor(xOffset + 5, yOffset + 25);
  u8g2.print("ESP32-C3");

  u8g2.sendBuffer(); // Envoie les données à l’écran
  delay(1000);
}

5. Vérifier les broches supplémentaires (clignotement de la LED)

Vous voulez tester les autres broches ? Utilisez cette boucle simple. Attention : la broche 8 commande aussi la LED intégrée.

// GPIO 8 est la LED intégrée (LOW = ALLUMÉE)
#define LED_PIN 8

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, LOW);  // LED allumée
  delay(500);
  digitalWrite(LED_PIN, HIGH); // LED éteinte
  delay(500);
}

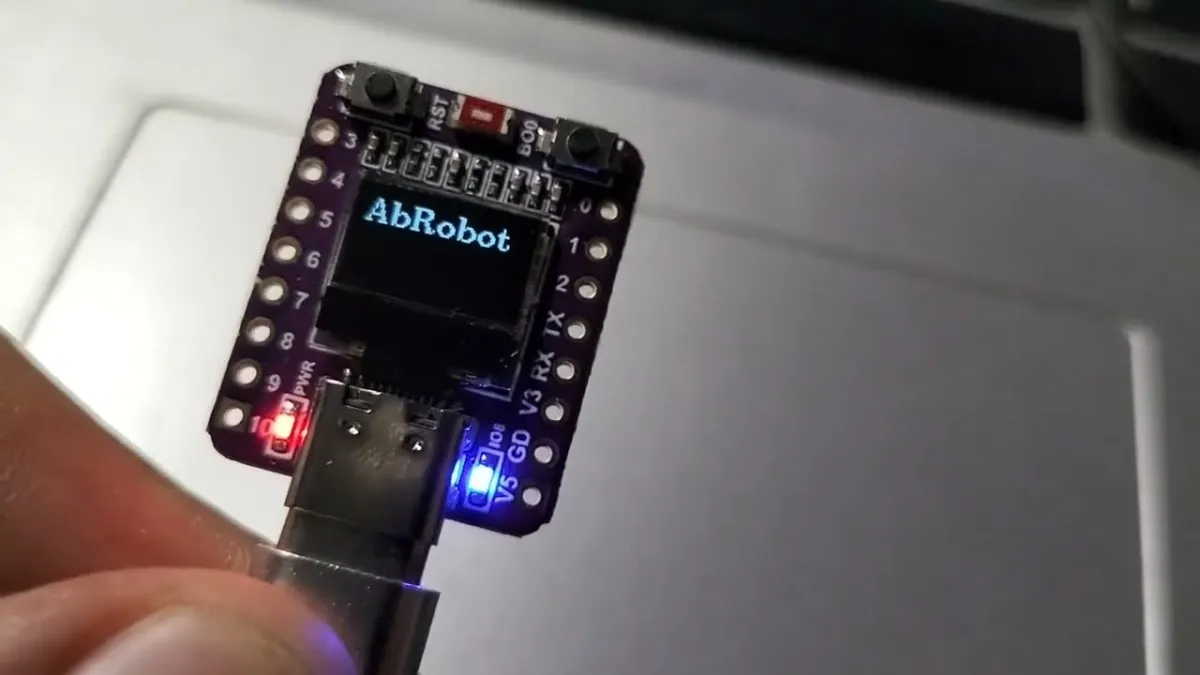

  • WiFi double mode
  • Bluetooth 5 LE
  • OLED 0.42 inch
  • Programmation USB
La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Écran OLED compact – Retour visuel direct sur 0,42 pouce.
  • Connectivité sans fil – Prend en charge le WiFi et le Bluetooth 5.
  • Simple via USB – La programmation se fait facilement via USB.
  • Antenne intégrée – Antenne céramique pour le WiFi et le Bluetooth.
  • Nombreuses interfaces – Communication via UART, SPI, I2C, I2S et USB.
Spécifications
ProcesseurESP32-C3FN4/FH4, RISC-V monocœur 32 bits jusqu'à 160 MHz
Mémoire Flash4 MB
AffichageOLED 0.42 pouces pour un retour visuel direct
ConnectivitéWiFi double mode (802.11b/g/n) et Bluetooth 5 (LE, mesh)
ProgrammationFacile via USB
AntenneAntenne céramique intégrée
Prise en charge de plusieurs modes WiFiStation, SoftAP et mode promiscuous
Fonctions analogiquesdeux ADC SAR 12 bits, capteur de température
Accélération matérielle cryptographiqueAES, SHA, RSA et plus
PuceESP32-C3FN4 (4 Mo Flash, WiFi et Bluetooth 5.0)
Écran OLED0.42 pouce (résolution effective 72x40 pixels)
OLED I2C SDAGPIO 5 (Pas 8, comme souvent indiqué dans les schémas)
OLED I2C SCLGPIO 6 (Pas 9)
LED intégréeGPIO 8 (Actif à l'état bas : LOW = activé, HIGH = désactivé)
Bouton BootGPIO 9
Série matérielle (UART0)TX = GPIO 21, RX = GPIO 20
CarteModule de développement ESP32C3
USB CDC au démarrageActivé (essentiel pour voir Serial.print)
Mode FlashDIO (par défaut)
FormatTrès compact (env. 20x25mm)
