Schéma de câblage et exemple de code

Voici comment connecter le Lecteur de carte Micro SD pour Arduino à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Lire et écrire avec un lecteur de carte Micro-SD

Ce projet montre comment connecter un lecteur de carte Micro-SD 5V à un Arduino Uno en utilisant la communication SPI. Le sketch initialise la carte SD, écrit une ligne de texte dans un fichier nommé test.txt, puis relit le fichier dans le Moniteur série. Ouvrez le Moniteur série à 115200 baud pour voir la sortie.

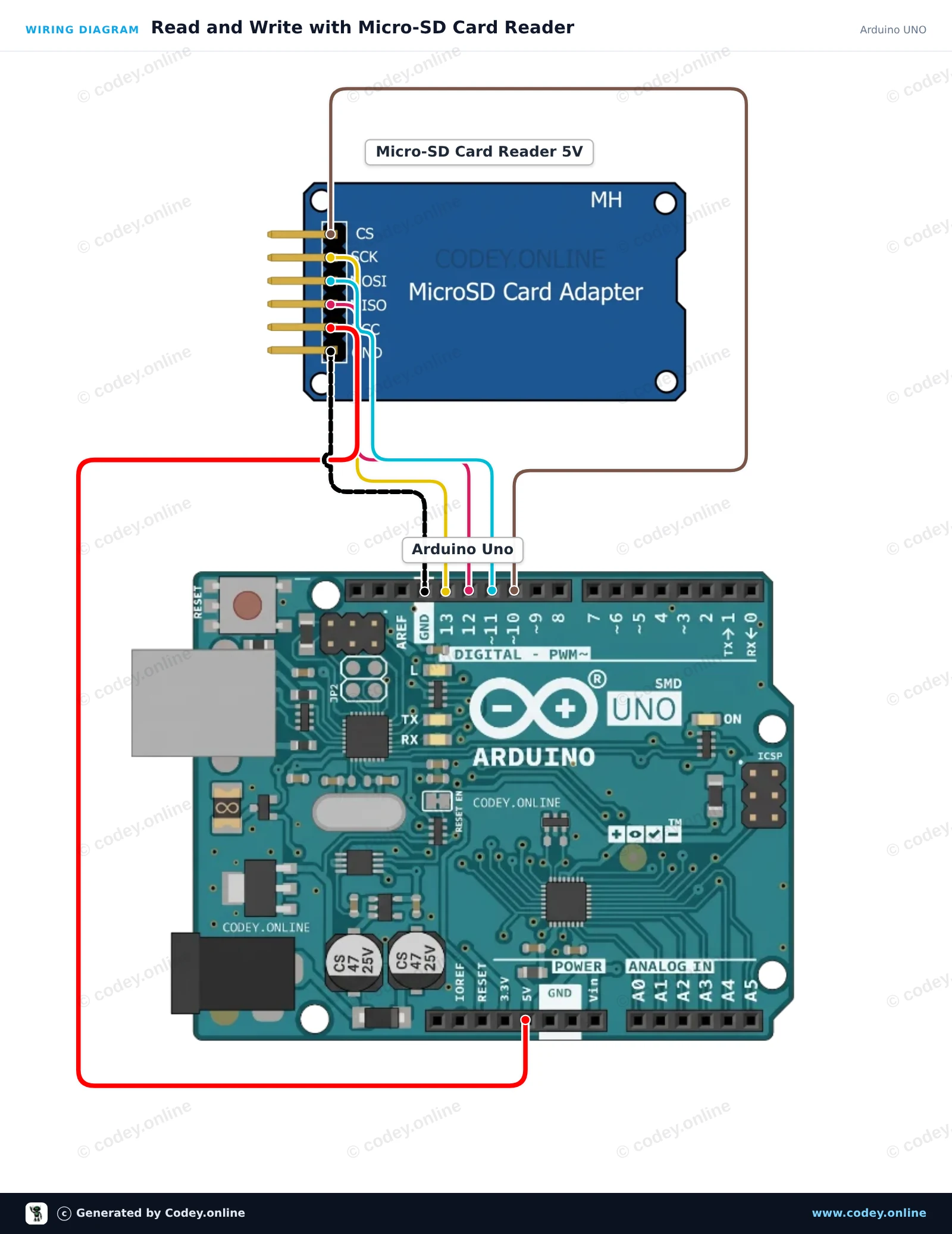

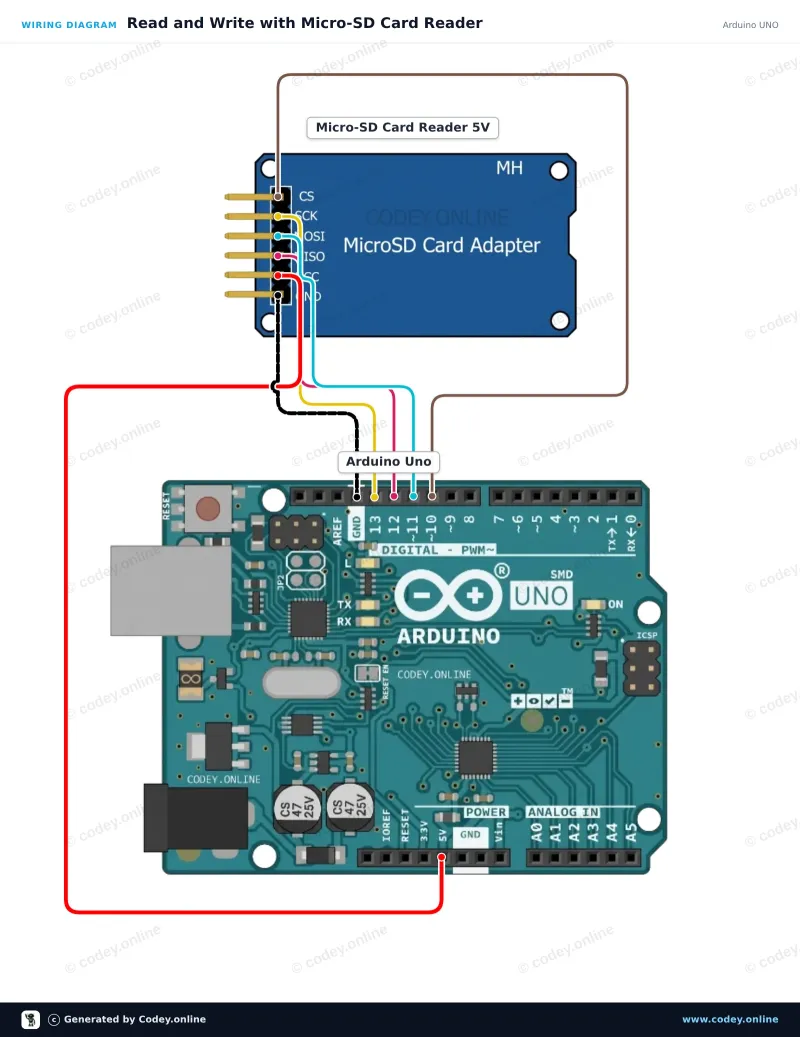

Schéma de câblage : Lecteur de carte Micro SD pour Arduino sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

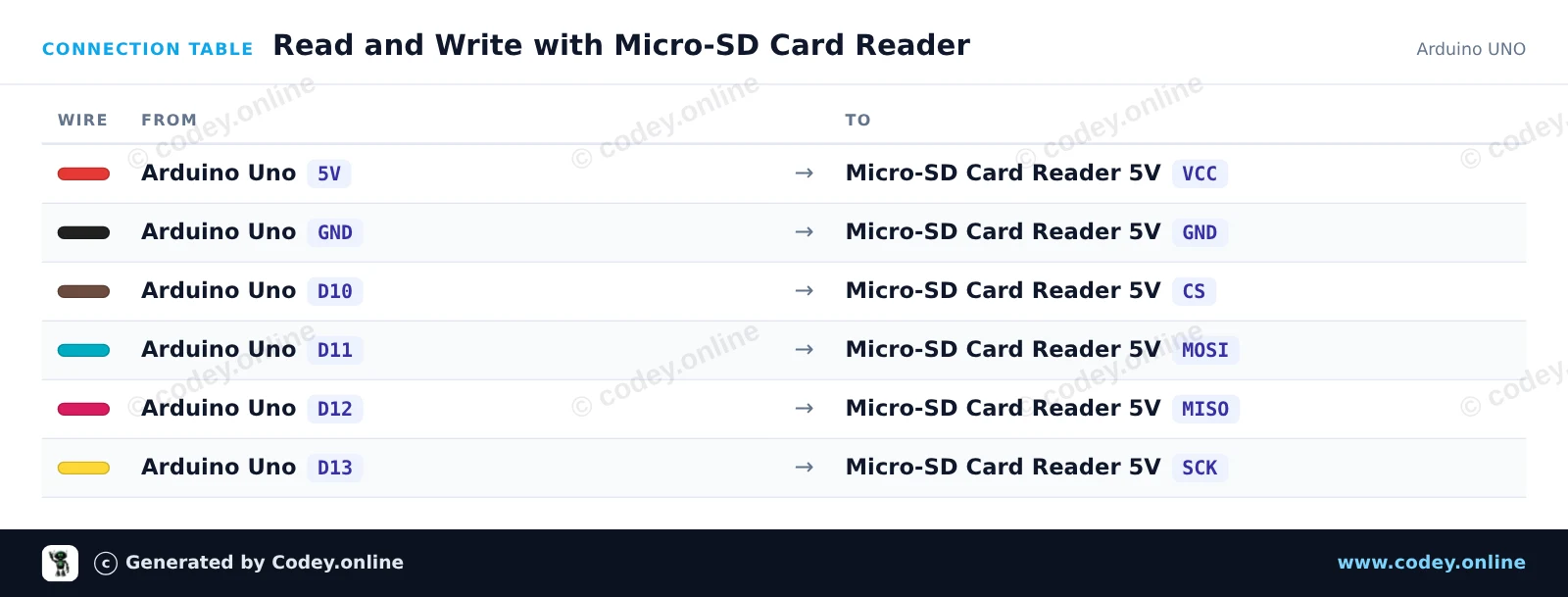

Tableau de câblage : Lecteur de carte Micro SD pour Arduino sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
Read_and_Write_with_Micro_SD_Card_Reader.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Read and Write with Micro-SD Card Reader
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Micro-SD Card Reader 5V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SPI.h>
#include <SD.h>

const int chipSelect = 10;

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port to connect
  }

  Serial.println(F("Initializing SD card..."));

  if (!SD.begin(chipSelect)) {
    Serial.println(F("Initialization failed! Check wiring and FAT16/FAT32 format."));
    return;
  }
  Serial.println(F("Initialization done."));

  // Write data to the card
  File myFile = SD.open("test.txt", FILE_WRITE);
  if (myFile) {
    Serial.print(F("Writing to test.txt..."));
    myFile.println(F("Hello from Arduino UNO!"));
    myFile.close();
    Serial.println(F(" done."));
  } else {
    Serial.println(F("Error opening test.txt for writing."));
  }

  // Read data back from the card
  myFile = SD.open("test.txt");
  if (myFile) {
    Serial.println(F("--- Content of test.txt ---"));
    while (myFile.available()) {
      Serial.write(myFile.read());
    }
    myFile.close();
    Serial.println(F("--- End of file ---"));
  } else {
    Serial.println(F("Error opening test.txt for reading."));
  }
}

void loop() {
  // Demo runs once in setup
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Démo de lecture et d'écriture sur carte MicroSD ESP32

Connectez le module carte MicroSD 5V à l'ESP32 à l'aide d'un convertisseur de niveau logique 4 canaux afin de garantir une communication SPI sûre en 3.3V. Le sketch initialise la carte SD sur le bus VSPI, crée et écrit un fichier de test, puis relit son contenu via le Serial Monitor à 115200 baud.

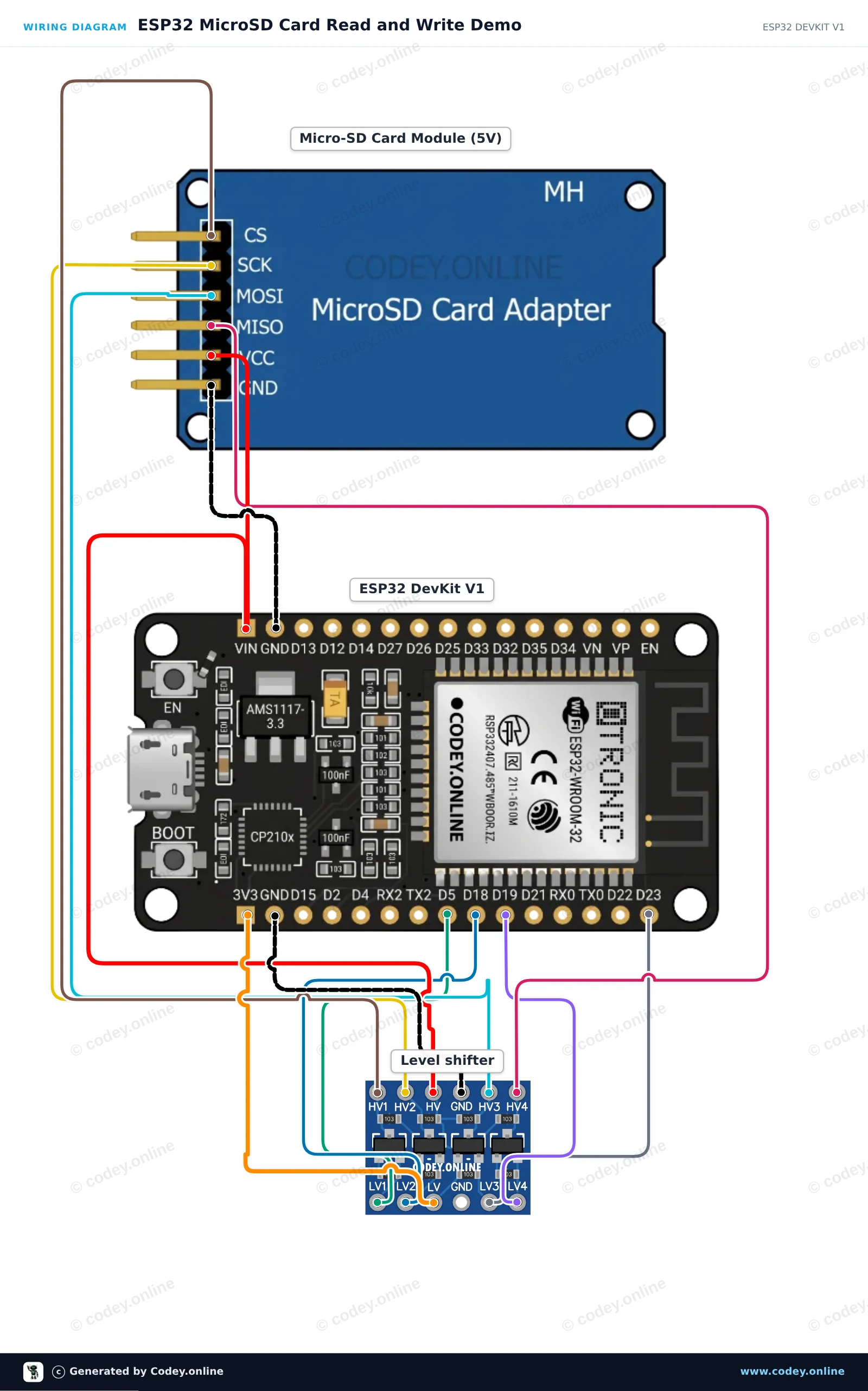

Schéma de câblage : Lecteur de carte Micro SD pour Arduino sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

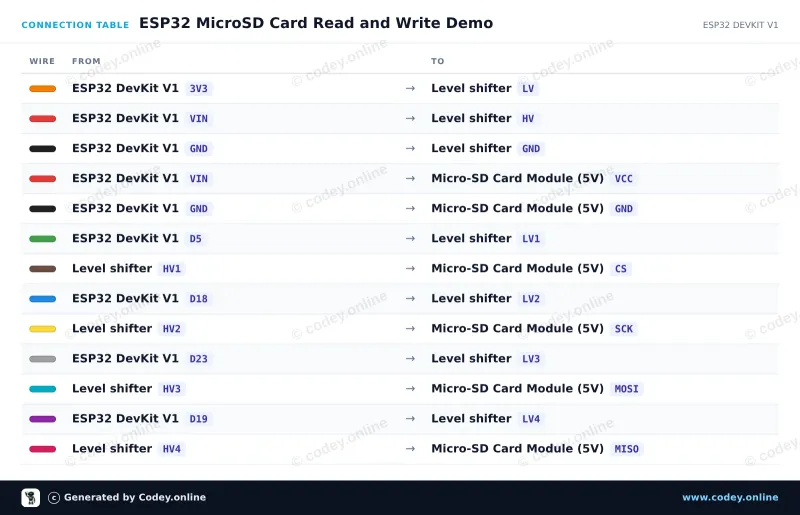

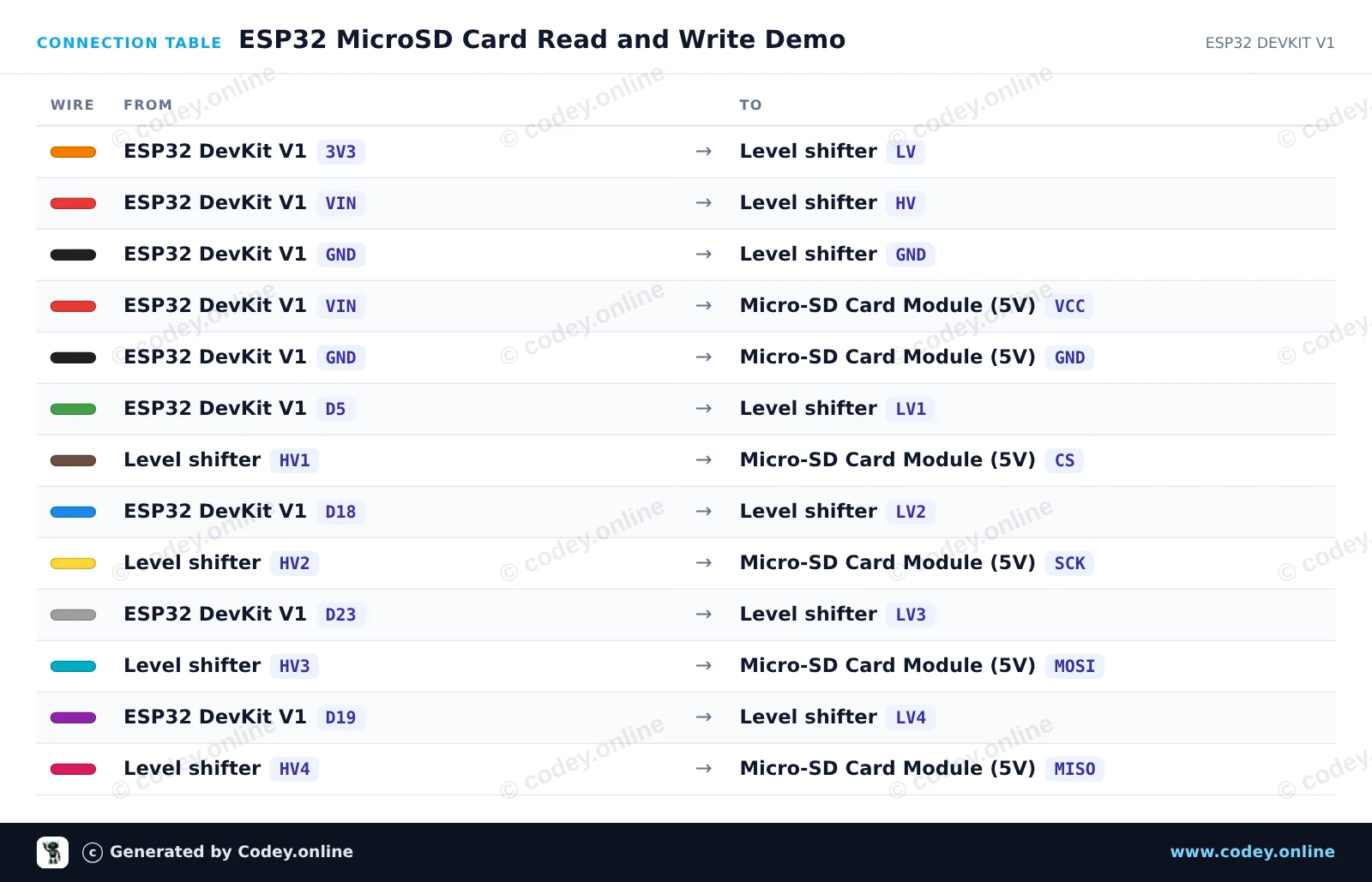

Tableau de câblage : Lecteur de carte Micro SD pour Arduino sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
ESP32_MicroSD_Card_Read_and_Write_Demo.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 MicroSD Card Read and Write Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Micro-SD Card Reader 5V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include "FS.h"
#include "SD.h"
#include "SPI.h"

const int chipSelect = 5;

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(10); }

  Serial.println("Initializing SD card...");

  if (!SD.begin(chipSelect)) {
    Serial.println("Card Mount Failed! Check wiring and ensure a FAT32 card is inserted.");
    return;
  }

  uint8_t cardType = SD.cardType();
  if (cardType == CARD_NONE) {
    Serial.println("No SD card attached.");
    return;
  }

  Serial.print("SD Card Type: ");
  if (cardType == CARD_MMC) Serial.println("MMC");
  else if (cardType == CARD_SD) Serial.println("SDSC");
  else if (cardType == CARD_SDHC) Serial.println("SDHC");
  else Serial.println("UNKNOWN");

  uint64_t cardSize = SD.cardSize() / (1024 * 1024);
  Serial.printf("SD Card Size: %lluMB\n", cardSize);

  // Write to a test file
  Serial.println("Writing to test.txt...");
  File file = SD.open("/test.txt", FILE_WRITE);
  if (file) {
    file.println("Hello from ESP32 and MicroSD Card!");
    file.close();
    Serial.println("Write complete.");
  } else {
    Serial.println("Error opening file for writing.");
  }

  // Read the test file back
  Serial.println("Reading test.txt:");
  file = SD.open("/test.txt");
  if (file) {
    while (file.available()) {
      Serial.write(file.read());
    }
    file.close();
  } else {
    Serial.println("Error opening file for reading.");
  }
}

void loop() {
  // Idle
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

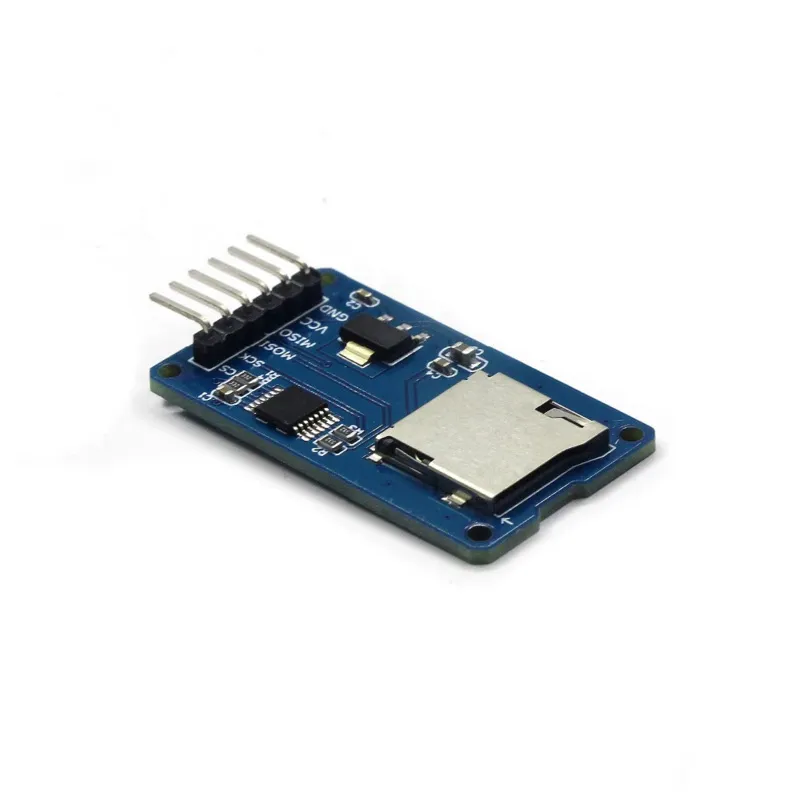

Lecteur de carte Micro SD pour Arduino


Ce lecteur de carte micro SD convient pour l'Arudino, ESP8266, ESP32, Wemos etc. Il fait déjà partie de la bibliothèque Arduino standard.


Idéal pour lire et écrire des fichiers. La capacité de stockage est déterminée par la carte micro SD insérée.

Type de carte : Micro SD jusqu'à max. 2GB et Micro SDHC jusqu'à max 32GB
Courant du circuit : 3.3V et 5V
Connexions : VCC, GND, MISO, MOSI, SCK/SPI et CS



  • Carte Micro SD
  • 3.3V et 5V
  • VCC, GND, MISO
  • Connexion SPI

Pourquoi choisir ce produit ?

  • Convient à plusieurs cartes – Utilisable avec Arduino, ESP8266, ESP32 et Wemos.
  • Lecture et écriture – Idéal pour lire et écrire des fichiers.
  • Fait partie de la bibliothèque – Déjà inclus dans la bibliothèque Arduino standard.
  • Prise en charge jusqu’à 32 Go – Prend en charge les cartes micro SDHC jusqu’à 32 Go.
Spécifications
Alimentation3.3V et 5V
ConnexionVCC, GND, MISO, MOSI, SCK/SPI et CS
Convient pourArduino, ESP8266, ESP32, Wemos
Capacitéjusqu'à 2 GB
Type de carteMicro SD
