Schéma de câblage et exemple de code

Voici comment connecter le Module d’évitement d’obstacles infrarouge HW-201 à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Détection d'obstacles IR avec HW-201

Ce projet utilise un capteur infrarouge d'évitement d'obstacles HW-201 pour détecter les objets proches. Lorsqu'un obstacle entre dans la zone de détection, la sortie numérique du capteur passe à LOW, ce qui allume la LED intégrée de l'Arduino et affiche des alertes de détection dans le Serial Monitor. Réglez le potentiomètre intégré du module capteur pour calibrer la distance de détection.

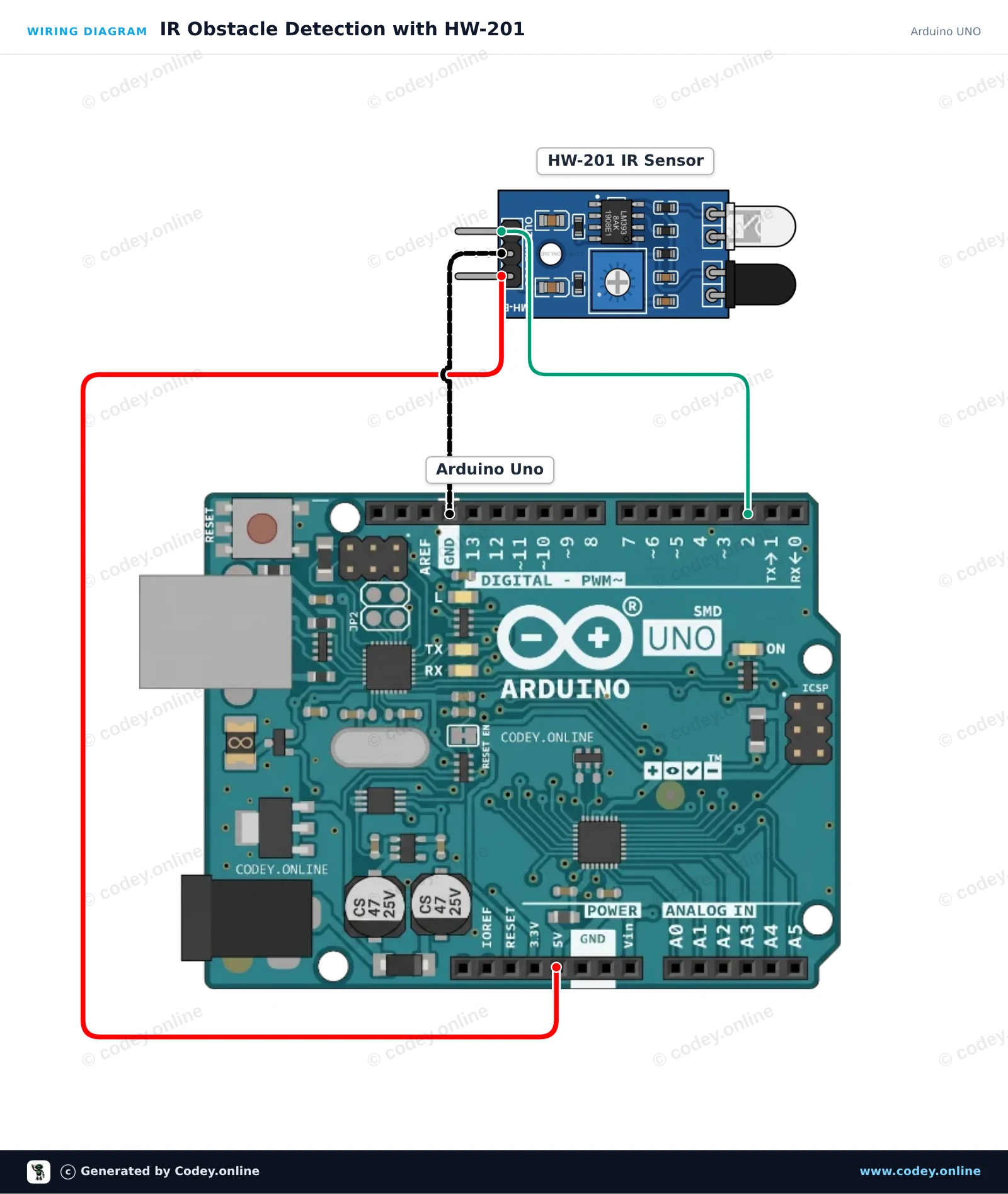

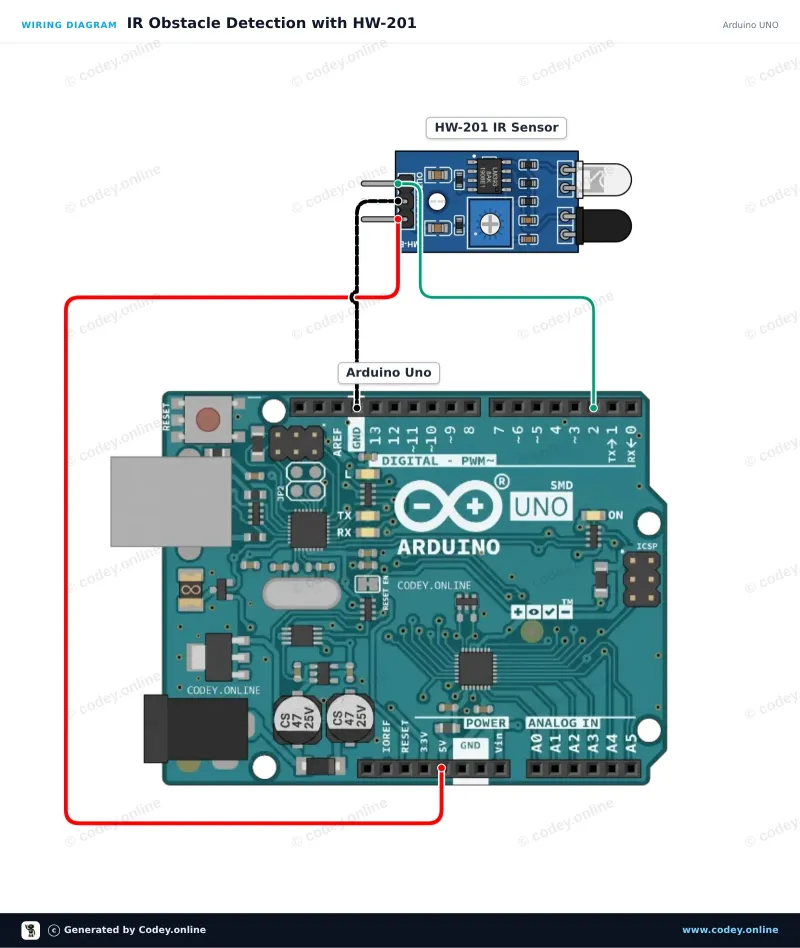

Schéma de câblage : Module d’évitement d’obstacles infrarouge HW-201 sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

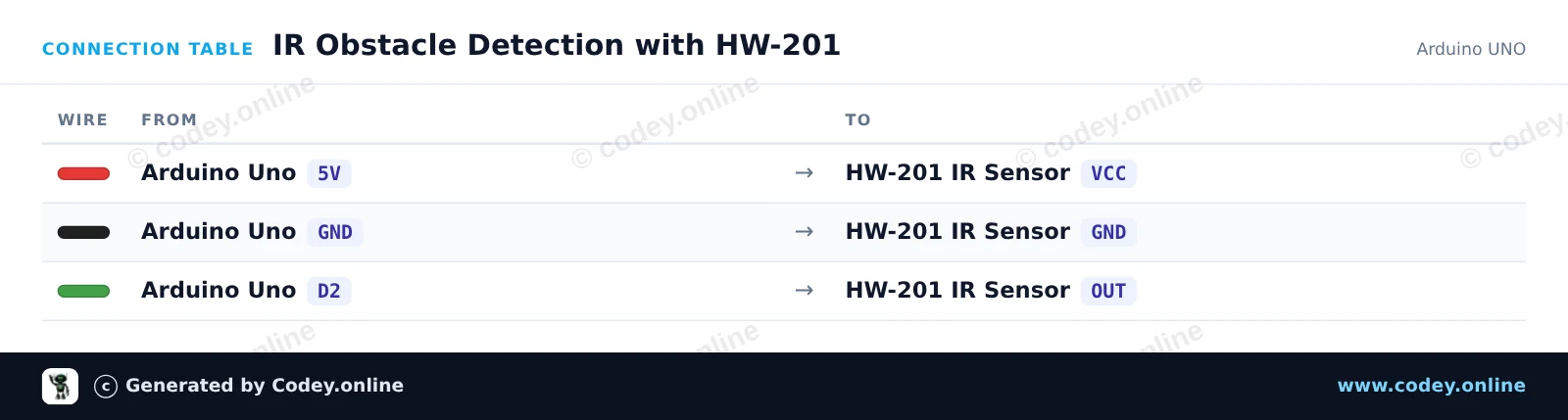

Tableau de câblage : Module d’évitement d’obstacles infrarouge HW-201 sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
IR_Obstacle_Detection_with_HW_201.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : IR Obstacle Detection with HW-201
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : HW-201 Infrared Obstacle Avoidance Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Pin definitions
const int sensorPin = 2;
const int ledPin = 13;

void setup() {
  pinMode(sensorPin, INPUT);
  pinMode(ledPin, OUTPUT);

  Serial.begin(115200);
  Serial.println(F("HW-201 IR Obstacle Sensor Demo"));
  Serial.println(F("Ready: Move an object in front of the sensor."));
}

void loop() {
  // The HW-201 sensor outputs LOW when an obstacle is detected
  int sensorState = digitalRead(sensorPin);

  if (sensorState == LOW) {
    digitalWrite(ledPin, HIGH);
    Serial.println(F("Obstacle Detected!"));
  } else {
    digitalWrite(ledPin, LOW);
    Serial.println(F("Clear (no obstacle)"));
  }

  delay(200);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Détection d’obstacle IR avec ESP32

Ce projet lit la sortie numérique du HW-201 Infrared Obstacle Avoidance Module. Lorsqu’un objet est détecté à portée, la sortie du capteur passe à LOW, ce qui allume la LED intégrée de l’ESP32 et affiche une alerte dans le Serial Monitor. Vous pouvez régler la distance de détection à l’aide du potentiomètre sur le module.

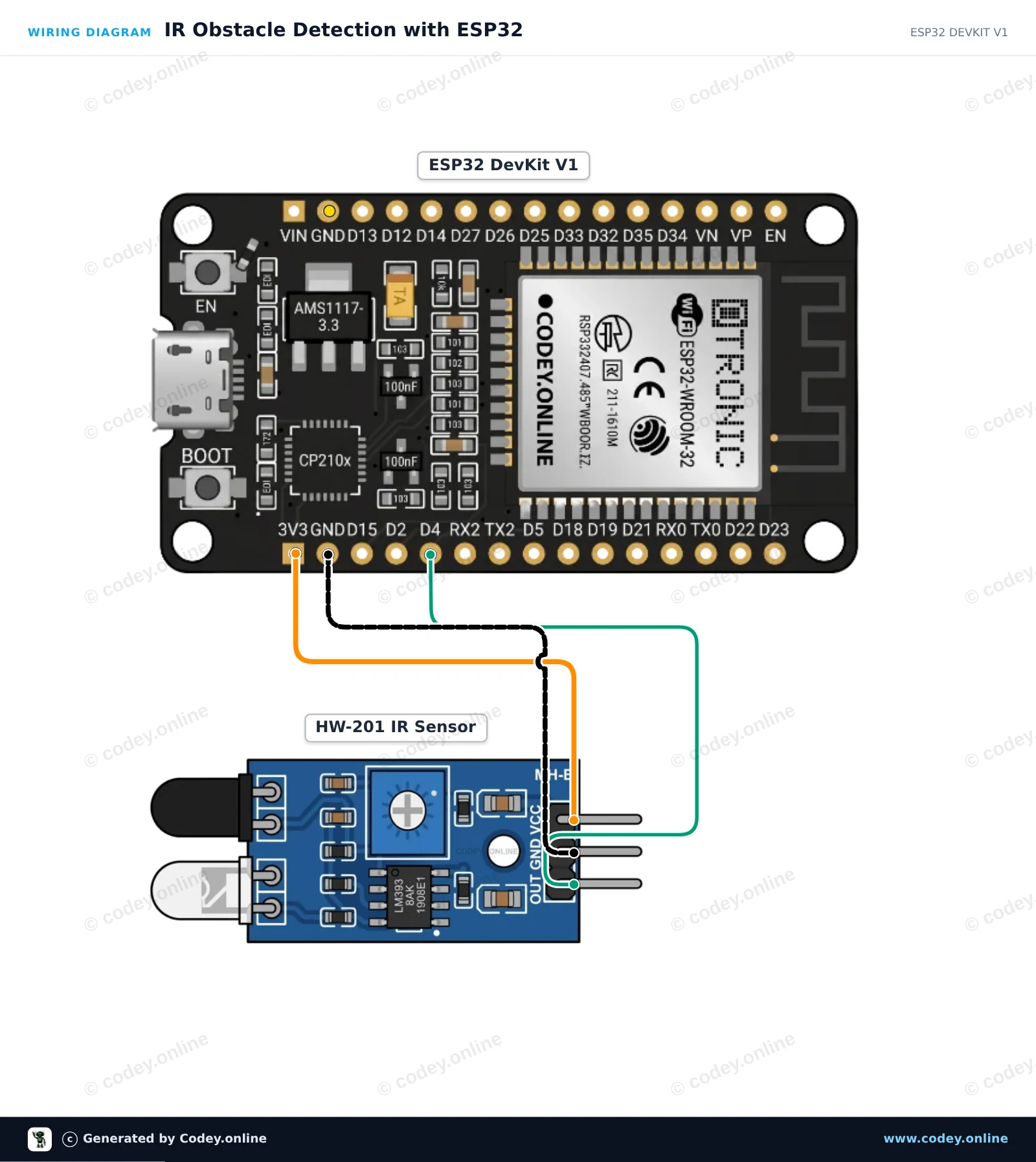

Schéma de câblage : Module d’évitement d’obstacles infrarouge HW-201 sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

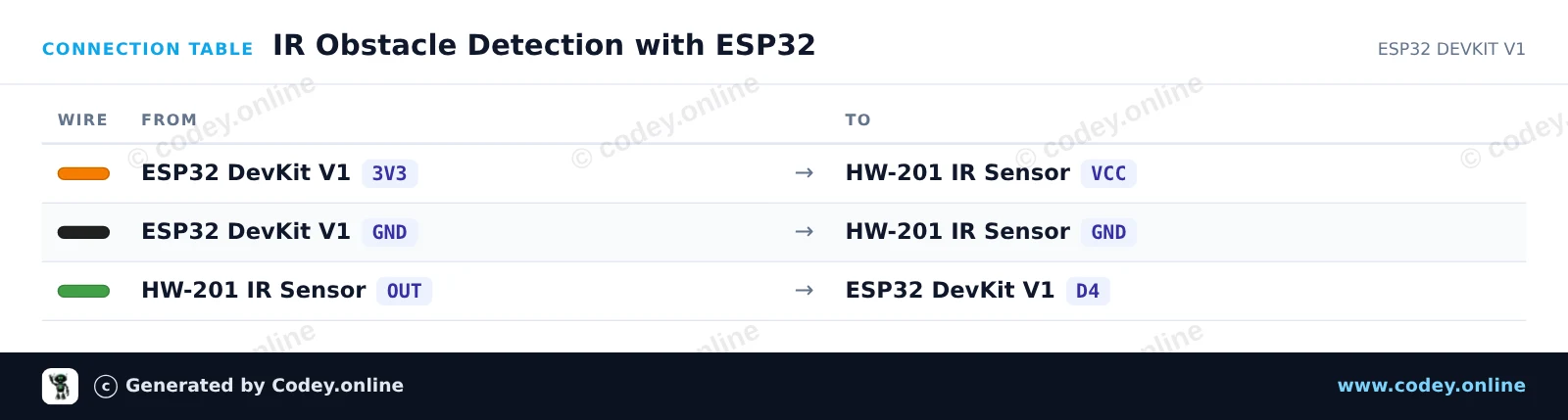

Tableau de câblage : Module d’évitement d’obstacles infrarouge HW-201 sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
IR_Obstacle_Detection_with_ESP32.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : IR Obstacle Detection with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : HW-201 Infrared Obstacle Avoidance Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// HW-201 IR Obstacle Sensor with ESP32
const int SENSOR_PIN = 4;   // Connected to OUT pin of HW-201
const int LED_PIN = 2;      // Onboard LED

void setup() {
  Serial.begin(115200);
  pinMode(SENSOR_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);

  Serial.println("HW-201 Obstacle Sensor Ready");
}

void loop() {
  // The HW-201 output is active-LOW (LOW when an obstacle is detected)
  int sensorState = digitalRead(SENSOR_PIN);

  if (sensorState == LOW) {
    digitalWrite(LED_PIN, HIGH);
    Serial.println("Obstacle detected!");
  } else {
    digitalWrite(LED_PIN, LOW);
    Serial.println("Path clear");
  }

  delay(200);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Module d’évitement d’obstacles infrarouge HW-201

Module d’évitement d’obstacles infrarouge.

Fournit un signal de 5V lorsqu’il n’y a pas d’obstacles et un signal de 0V lorsqu’il y a un obstacle, et la LED verte s’allume. La distance peut être réglée à l’aide d’un potentiomètre. Fonctionne avec 3,3V et 5V, possède une LED d’alimentation rouge.

Mesure la distance aux obstacles à une distance de 2 à 30 cm et sous un angle de 35 degrés au moyen de signaux infrarouges. Contient un émetteur et un récepteur infrarouges.

Dimensions
Longueur : 4,5 cm
Largeur : 1,4 cm
Hauteur : 0,9 cm

  • Détection d'obstacles
  • Distance réglable
  • LED verte
  • LED d'alimentation rouge

Pourquoi choisir ce produit ?

  • Distance réglable – La distance peut être ajustée avec un potentiomètre.
  • Deux signaux – Fournit 5V ou 0V selon l'obstacle.
  • Fonctionne en 3,3V et 5V – Convient aux applications 3,3V et 5V.
  • Indication LED – Une LED verte et une LED rouge indiquent l'état.
  • Détecte de près – Détecte les obstacles à une distance de 2 à 30 cm.
Spécifications
Largeur1,4 cm
Tension de fonctionnement3,3V
Longueur4,5 cm
Hauteur0,9 cm
Angle35 degrés
Distance de mesure2-30 cm
