Capteur de suivi de ligne infrarouge pour la robotique simple et les véhicules autonomes avec Arduino ou d'autres systèmes.
SKU: OT8524 Numéro d’article: AB005 EAN: 8720618827173 Emplacement: E07.02
Alternative
Module d’évitement d’obstacles infrarouge HW-201
€ 1,25
Voir cette alternative
Module qui, à l’aide d’un capteur infrarouge, est capable de suivre des lignes. Capteur pratique, parfaitement adapté aux tâches simples de robotique. Fonctionne bien avec Adruino et d’autres systèmes.
Lorsque le capteur détecte un fond noir, un signal TTL est émis, pouvant ensuite être traité pour piloter un robot.
Parfait pour les véhicules autonomes intelligents.
Données techniques
Tension de fonctionnement: 3,3 - 5 V
Courant de fonctionnement: 20 mA à 5 V
Dimensions: 48 x 10 mm
Ce capteur, principalement utilisé pour le suivi de ligne, a un fonctionnement comparable à celui des capteurs de détection de mouvement. Basé sur le circuit intégré TCRT5000. Le capteur TCRT5000 émet en continu de la lumière infrarouge. Si l’onde émise n’est pas réfléchie ou l’est très faiblement, la sortie est BASSE. Si vous placez un objet devant ce capteur, la sortie devient HAUTE.
Comment fonctionne exactement la détection infrarouge
La couleur noire absorbe le rayonnement IR et le réfléchit très faiblement. Ainsi, la sortie sera BASSE si un objet noir est présent devant le capteur. En revanche, si d’autres couleurs sont placées devant le capteur, la sortie sera HAUTE.
Lorsque la sortie est HAUTE, la LED s’allume.
Distance de détection: 1 à 25 mm
Tension de fonctionnement: 5V
Des trous de fixation fixes, installation facile.
Petit format PCB

| Dimensions | 48 x 10 mm |
|---|---|
| Tension d'alimentation | 3.3/5V |
| Interface | 3 PIN |
| Modèle | TCRT5000 IC |
| Distance de détection | 1 à 25 mm |
| Courant de fonctionnement | 20 mA à 5 V |
fonctionne correctement
Le fonctionnement est bon
Pas satisfait ? Tu as 30 jours après réception pour renvoyer le produit.
Tout sur les retours

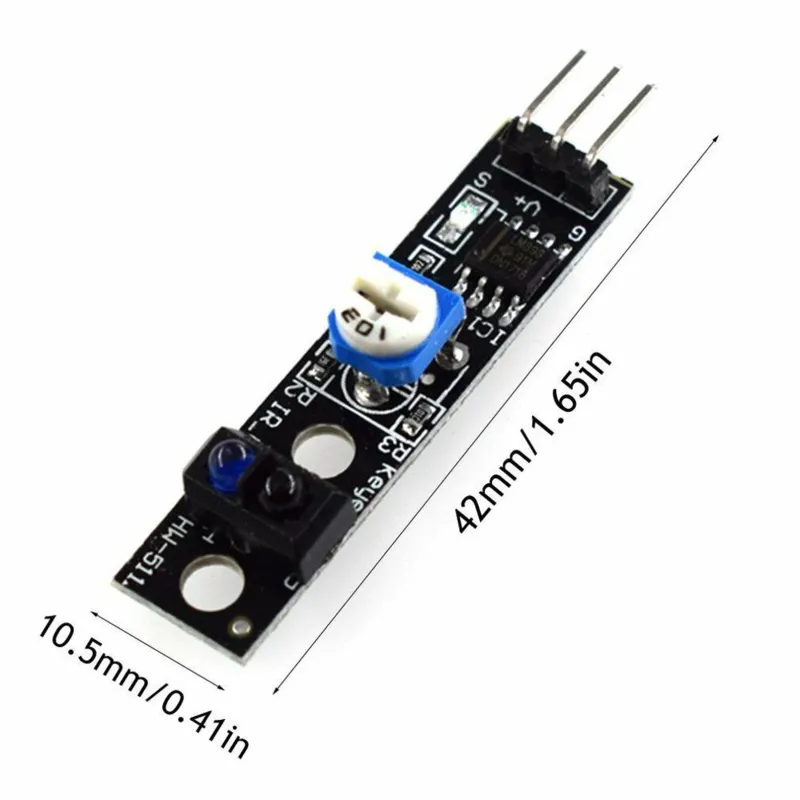

Module infrarouge de suivi de ligne/ Line Tracking - 3 PIN, HW-511 TCRT5000
