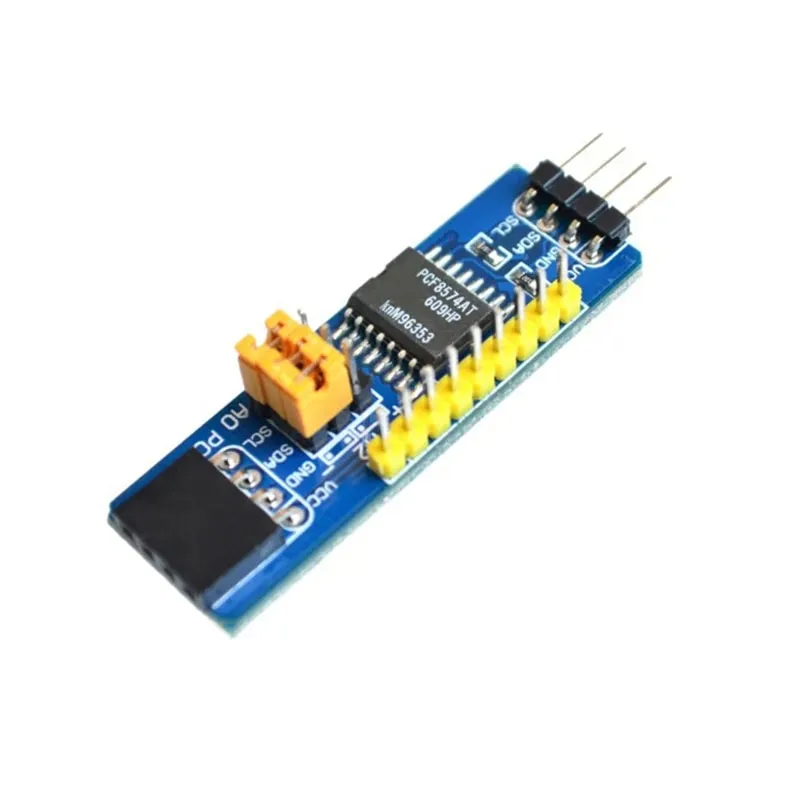

Module d’extension I2C vers IO PCF8574

Découvrez la polyvalence du module d’extension IO PCF8574 I2C et élargissez les possibilités de vos projets sans être limité par le nombre de broches disponibles. Parfait pour un large éventail d’applications :

  • Clavier à membrane : Simplifiez la connexion de votre clavier et lisez chaque touche via le bus I2C, ce qui vous permet d’économiser de précieuses broches IO.
  • Écrans LCD : Transformez des écrans à nombreuses broches, comme les afficheurs de caractères 16x2 ou 20x4, pour un contrôle avec seulement deux broches I2C.
  • Capteurs numériques : Connectez des capteurs numériques avec une sortie simple au PCF8574 et communiquez via I2C, éliminant ainsi le besoin de plusieurs broches IO numériques.
  • LEDs et bandes LED : Gérez efficacement l’état marche/arrêt des LEDs via I2C, idéal pour des indicateurs d’état ou des affichages visuels simples.
  • Boutons et interrupteurs : Intégrez sans effort plusieurs éléments d’entrée dans votre projet, tous lus via un seul bus I2C, pour une configuration ordonnée et efficace.
  • Cartes relais : Commandez des circuits de puissance ou d’autres appareils à l’aide du PCF8574, et simplifiez considérablement vos schémas de câblage.

Le module PCF8574 ouvre la porte à un monde de possibilités, vous permettant de réaliser des projets complexes sans les limitations du nombre de broches IO. Convient aussi bien aux amateurs qu’aux professionnels qui souhaitent faire passer leurs projets au niveau supérieur.

Caractéristiques :

  • Tension : 2,5 à 6 V DC
  • Les jumpers vous permettent de régler l’adresse I2C selon vos besoins
  • Fournit 8 broches supplémentaires par module, pouvant fonctionner à la fois comme broches d’entrée et de sortie
  • Résistances de pull-up intégrées pour le bus I2C
  • Possibilité de connecter jusqu’à 8 modules pour une extension du nombre de broches
  • Le module utilise la puce PCF8574(T) ou PCF8574A(T) ; la variante « A » a une adresse I2C différente

ATTENTION : pour les signaux de sortie nécessitant plus de 10μA, une résistance de pull-up externe est nécessaire. Les signaux de sortie en dessous de ce seuil n’ont pas besoin de résistance supplémentaire et peuvent fournir jusqu’à 25mA, comme expliqué dans les sections 10.1 et 13 des fiches techniques.

Utilisation de plusieurs modules
Le raccordement de plus de trois modules peut entraîner une résistance de pull-up I2C insuffisamment élevée (inférieure à 333Ω), ce qui surcharge le port I2C du microcontrôleur. Nous recommandons dans ce cas de retirer les résistances de pull-up des modules supplémentaires, afin que seules trois modules soient équipés de ces résistances. Ces résistances sont reconnaissables à leur marquage avec le code 102 ou 1001.

  • Puce PCF8574
  • 8 broches supplémentaires
  • Adresse I2C réglable
  • Pull-ups intégrés

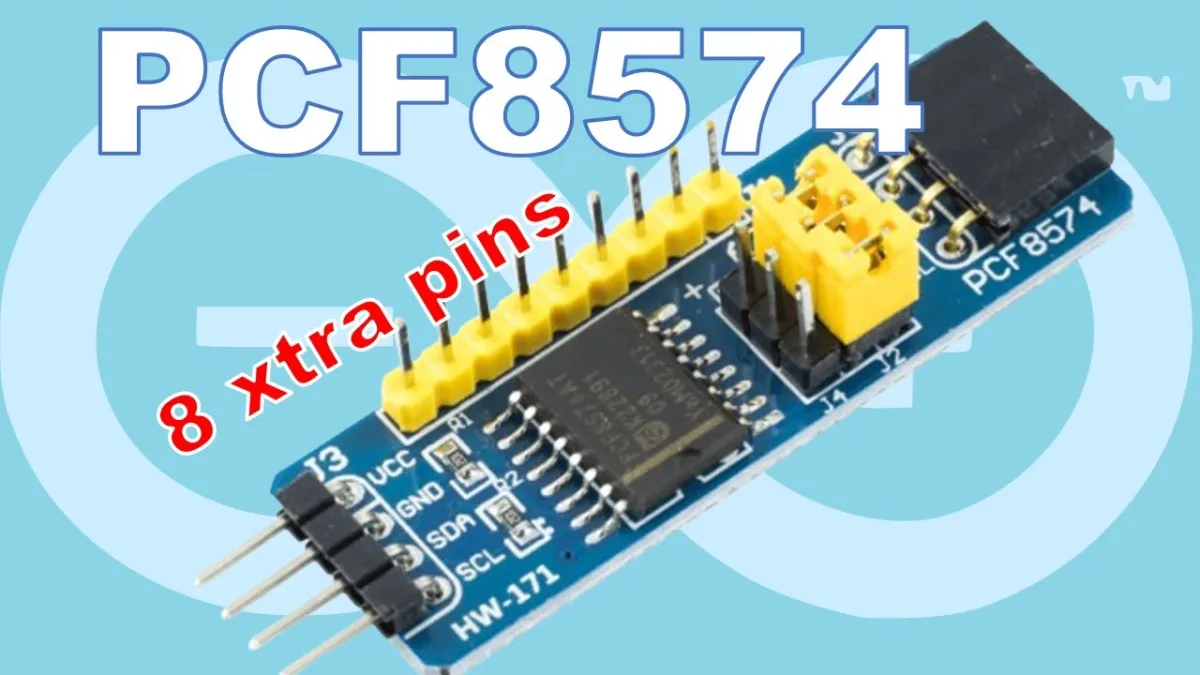

La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Plus de broches IO – Ajoute 8 broches supplémentaires par module.
  • Adresse I2C réglable – Les jumpers permettent de définir l’adresse selon vos besoins.
  • Entrée et sortie – Chaque broche supplémentaire fonctionne comme entrée ou sortie.
  • Pull-ups intégrés – Des résistances pull-up sont présentes pour le bus I2C.
  • Extension évolutive – Jusqu’à 8 modules peuvent être connectés.
Spécifications
Courant CC par broche d'E/S25 mA
Nombre de broches IO8
Modules I²C8
Seuil pull-up>10μA
