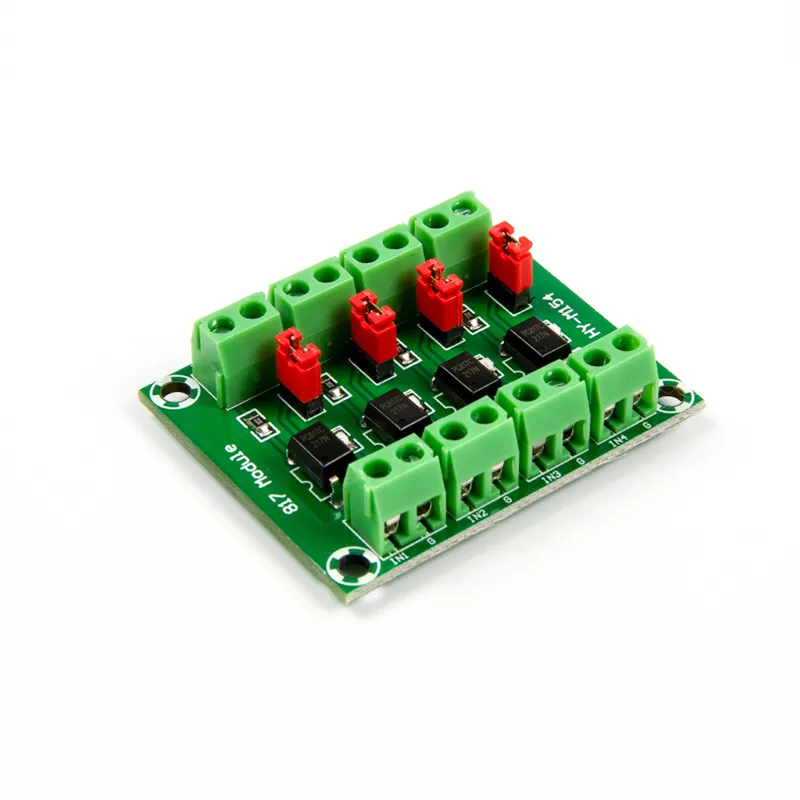

module d'isolation à optocoupleur 4 canaux

Cette carte optocoupleur est équipée de 4 optocoupleurs PC817X. Pour une explication du fonctionnement exact des optocoupleurs, nous vous recommandons de regarder la vidéo associée à ce produit (en anglais).

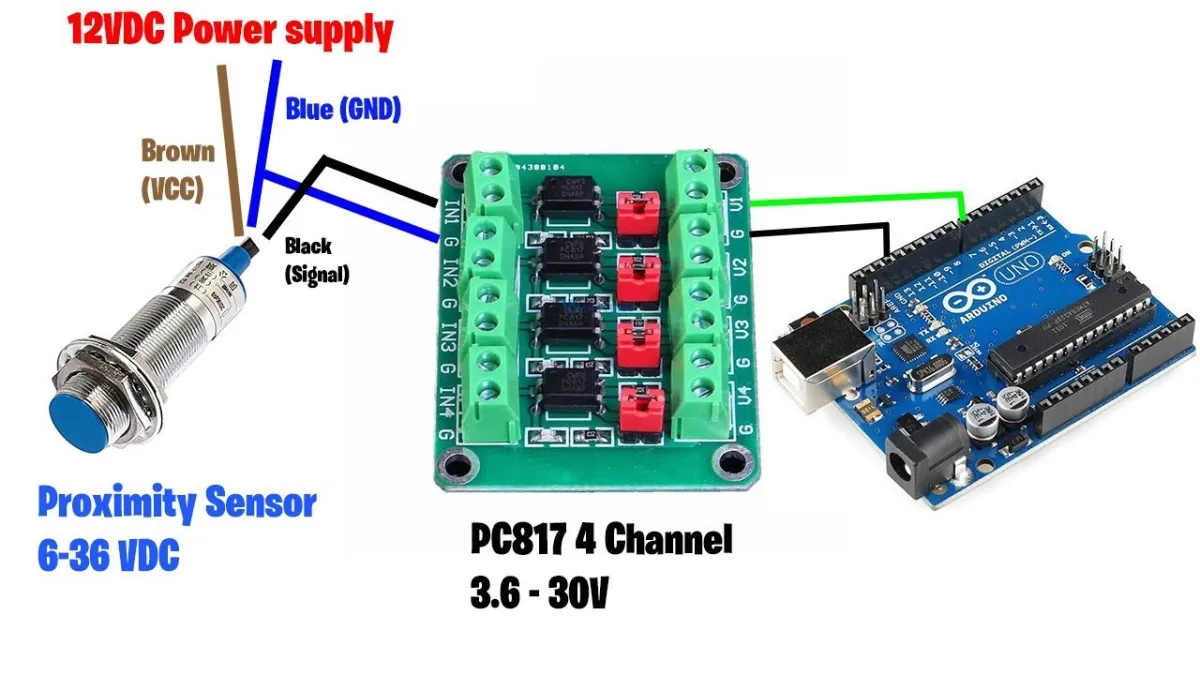

Avec le cavalier, les plans min/GND sont reliés entre eux pour une masse commune (Common Ground). Pour obtenir une isolation complète, le cavalier doit donc être retiré.

width=227

Tension d'entrée (IN1-IN4) : 3.6-24V
Tension de sortie (V1-V4) : 3.6-30V
Puissance maximale par sortie : 150mW
Fréquence de commutation maximale : 4kHz
Courant de sortie max. : 10mA

Téléchargez ici la fiche technique de l'optocoupleur PC817X

Dimensions
Longueur : 4,71cm
Largeur : 3,8cm
Hauteur : 1,2cm

  • Carte optocoupleur
  • Cavalier réglable
  • 4 kHz
  • 4,71 x 3,8 x 1,2 cm
La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Isolation complète – Retirer le cavalier pour une isolation totale.
  • Masse commune possible – Le cavalier relie les plans négatifs/GND.
  • Large plage de tension d'entrée – L'entrée fonctionne de 3,6 à 24 V.
  • Tension de sortie plus élevée – La sortie prend en charge de 3,6 à 30 V.
  • Commutation rapide – Convient jusqu'à une fréquence de commutation de 4 kHz.
Spécifications
Dimensions4,71 x 3,8 x 1,2 cm
Puissance150mW
Tension d'entrée3.6-24V
Tension de sortie3.6-30V
Fréquence4kHz
Courant de sortie10mA
