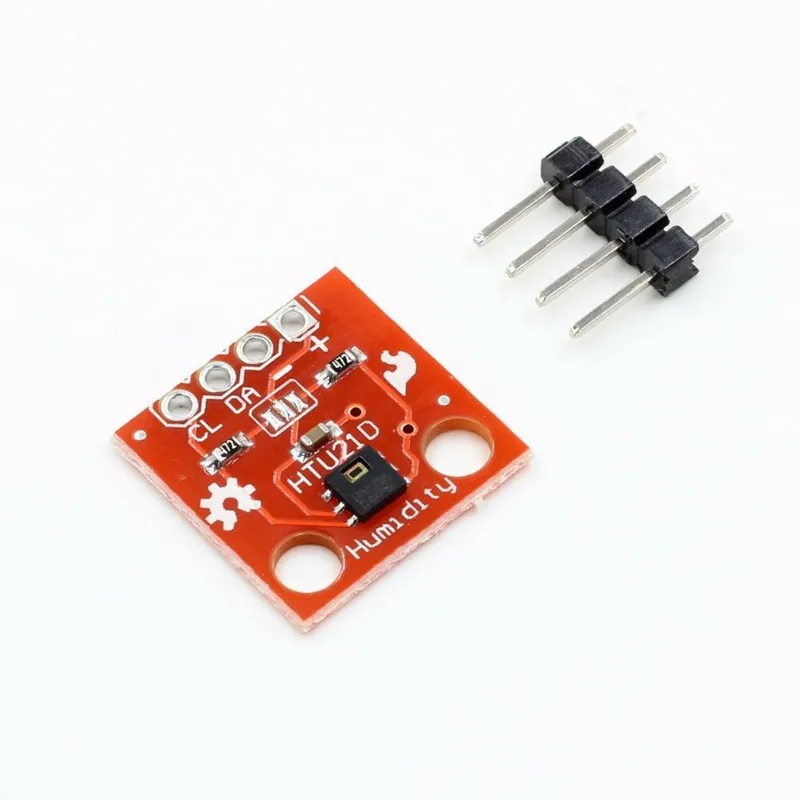

Module de capteur de température/humidité Breakout - HTU21D

Cette module est équipé du HTU21D, un capteur combiné d’humidité et de température. Le capteur lui-même fonctionne en 3 V. L’arrière du module contient un régulateur 3,3 V et des transistors MOSFET de translation de niveau afin de rendre le module compatible avec des MCU 3,3 V et 5 V. Il convient donc parfaitement à une utilisation avec, entre autres, Arduino et Esp32.

Grâce à la petite taille du module, celui-ci peut être intégré dans presque tout pour la surveillance ou la régulation de l’humidité et/ou de la température, comme des thermostats, des hygrostats, des stations météo intérieures et des appareils similaires.

CARACTÉRISTIQUES PRINCIPALES :

• Mesure l’humidité sur une plage de 0 % à 100 % HR
• La précision de la mesure d’humidité est de ±2 % entre 5 et 95 % HR (typ)
• Mesure la température sur une plage de -40 à 125 °C
• La précision de la mesure de température est de ±0,6 °C sur une plage de -30 °C à 90 °C (typ)
• Temps de lecture rapide <50 mS
• Utilise l’interface I2C
• Compatible logiquement 3,3 V et 5 V

Le capteur HTU21D est capable de mesurer l’humidité sur toute la plage de 0 à 100 % HR avec une précision typique de ± 2 % sur la plage de 5 à 95 %, avec un maximum de ± 5 % aux extrémités de la plage. La mesure d’humidité a par défaut une résolution de 12 bits.

La plage de température maximale de l’appareil est de -40 à 125 °C. Le capteur de température HTU21D a une précision typique de ±0,4 °C sur la plage de 0 à 70 °C, avec un maximum de ±1 °C entre -30 et 90 °C et un maximum de ±1,6 °C aux extrémités de la plage de -40 à 125 °C. La mesure de température a par défaut une résolution de 14 bits.

Le capteur possède une petite fenêtre permettant à l’air d’entrer en contact avec le capteur. Tenez les contaminants à l’écart de cette fenêtre, car cela peut affecter la précision de la mesure d’humidité. La petite fenêtre doit rester ouverte à l’air, mais elle peut être protégée de la poussière et de contaminants similaires à l’aide d’une membrane PTFE, d’une maille ou d’un autre matériau laissant toujours passer l’air, ou en la plaçant dans un espace où l’air circule tout en étant protégé de l’excès de poussière ou d’humidité.

Si vous soudez sur la carte, il est plus sûr de ne pas utiliser de liquides pour nettoyer la carte, bien que cela puisse être fait en veillant à ce que la solution de nettoyage ne pénètre pas dans la fenêtre du capteur.

Connexions du module

Le module dispose d’un connecteur à 4 broches sur l’assemblage.

• VIN = À connecter à 3,3 V ou 5 V pour correspondre au MCU.

• GND = À connecter à la masse du système. Cette masse doit être commune avec le MCU.

• SCL = Horloge I2C / SCL – Se connecte au SCL du MCU

• SDA = Données I2C / SDA – Se connecte au SDA du MCU

SPÉCIFICATIONS TECHNIQUES :

• Plage Vcc 3,3 à 5,5 V
• Vmax <200uA
• Tmin Période minimale d’échantillonnage 50 mS
• Humidité Plage max. 0 % à 100 % HR (± 5 % HR)
• Plage optimale 5 % à 95 % HR (± 2 % HR typ)
• Température Plage max. -40 à 125 °C (±1,6 °C)
• Plage optimale -30 à 90 °C (±0,6 °C typ)
• Dimensions L x l (PCB) 13,5 x 10,5 mm (0,53 x 0,42″)
