Schéma de câblage et exemple de code

Voici comment connecter le Module convertisseur PWM vers tension 0-10 V à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Démo de convertisseur de tension PWM vers 0-10V

Ce projet montre comment générer une tension de commande analogique (0-10V) à l’aide d’une sortie PWM Arduino. L’Arduino émet un signal PWM variable sur la broche 9, que le module convertit en une tension continue proportionnelle sur la borne VOUT. Ouvrez le Serial Monitor pour observer le duty cycle PWM actuel pendant que la sortie monte et descend.

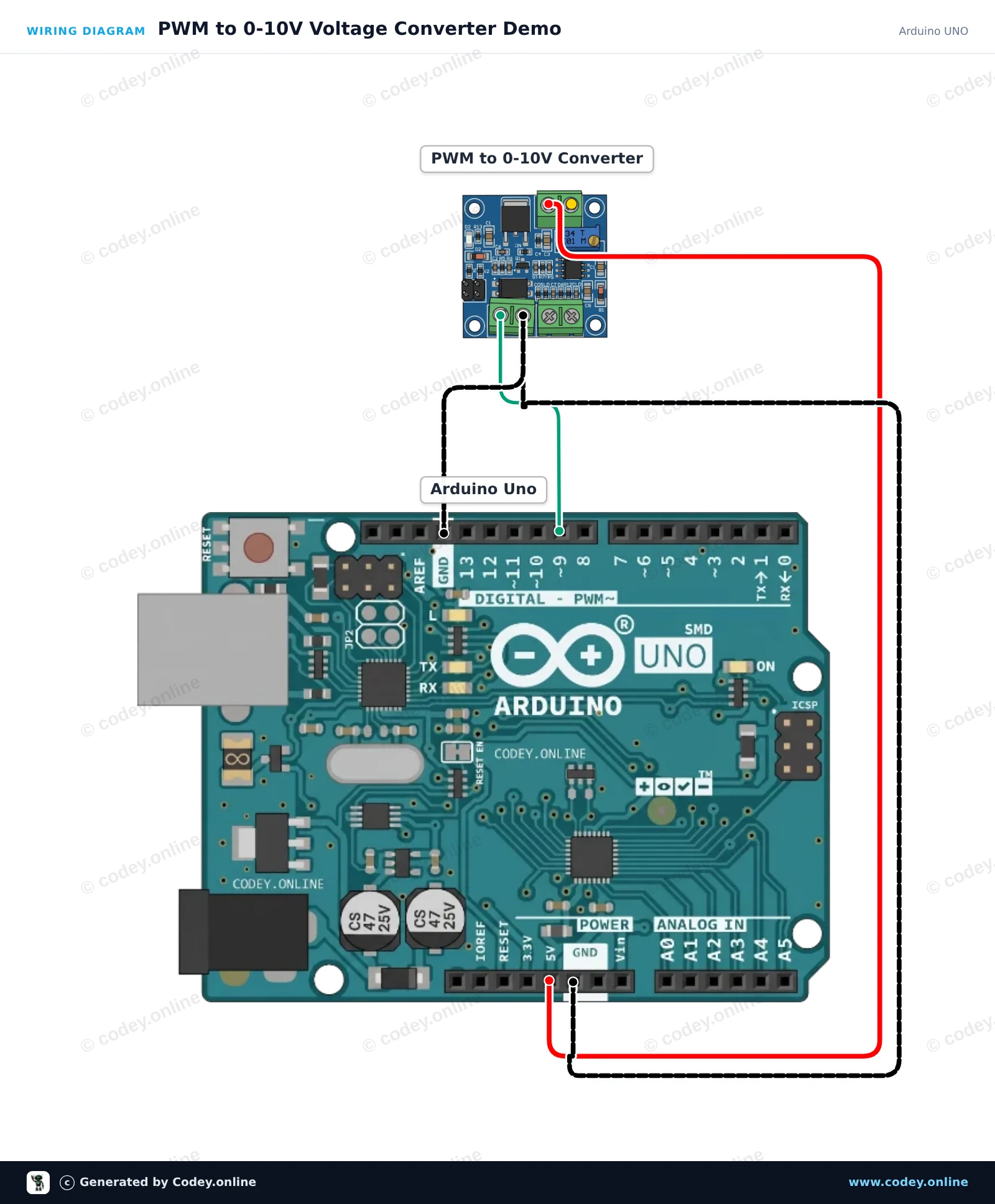

Schéma de câblage : Module convertisseur PWM vers tension 0-10 V sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

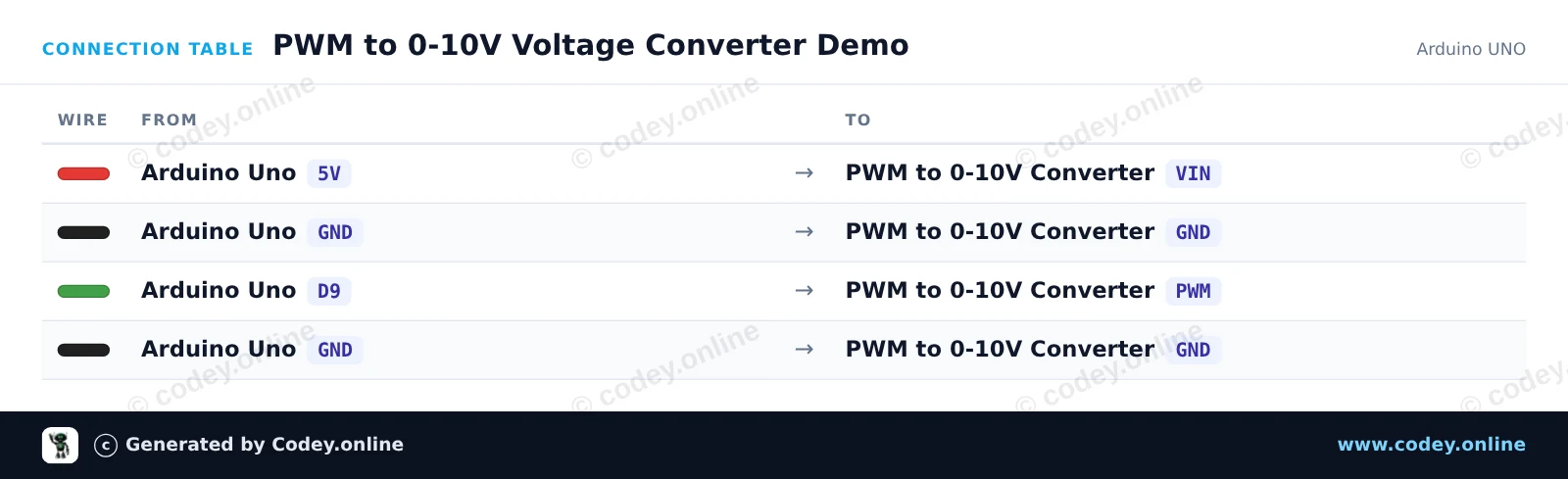

Tableau de câblage : Module convertisseur PWM vers tension 0-10 V sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
PWM_to_0_10V_Voltage_Converter_Demo.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : PWM to 0-10V Voltage Converter Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : PWM naar Voltage converter module 0-10V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// PWM to 0-10V Voltage Converter Demo

const int pwmPin = 9;

void setup() {
  pinMode(pwmPin, OUTPUT);
  Serial.begin(115200);
  Serial.println(F("PWM to Voltage Converter initialized."));
}

void loop() {
  // Ramp up output voltage (0% to 100% duty cycle)
  Serial.println(F("Ramping voltage up..."));
  for (int duty = 0; duty <= 255; duty += 5) {
    analogWrite(pwmPin, duty);
    Serial.print(F("Duty cycle: "));
    Serial.print((duty * 100) / 255);
    Serial.println(F("%"));
    delay(50);
  }

  delay(1000);

  // Ramp down output voltage (100% to 0% duty cycle)
  Serial.println(F("Ramping voltage down..."));
  for (int duty = 255; duty >= 0; duty -= 5) {
    analogWrite(pwmPin, duty);
    Serial.print(F("Duty cycle: "));
    Serial.print((duty * 100) / 255);
    Serial.println(F("%"));
    delay(50);
  }

  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Démo de convertisseur PWM vers 0-10V pour ESP32

Ce projet montre comment convertir un signal PWM numérique de l’ESP32 en une tension de commande analogique 0-10V à l’aide du module PWM-to-Voltage converter. Le module est alimenté par une alimentation externe 12V DC et commandé via GPIO 18. Le sketch fait varier le rapport cyclique du PWM de 0% à 100%, générant une sortie analogique allant de 0V à 10V (idéal pour les PLC, les VFD ou les variateurs d’intensité industriels).

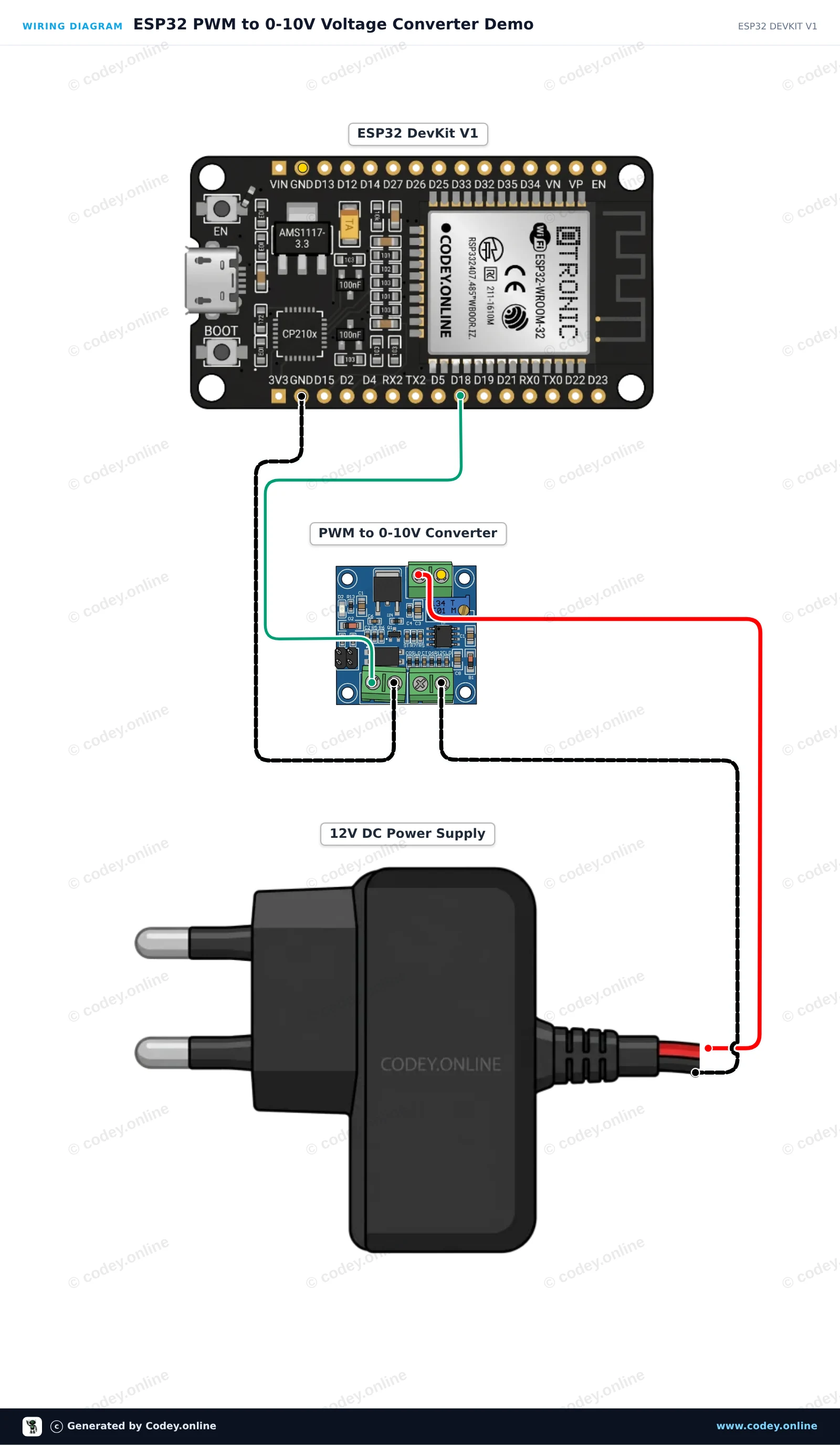

Schéma de câblage : Module convertisseur PWM vers tension 0-10 V sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

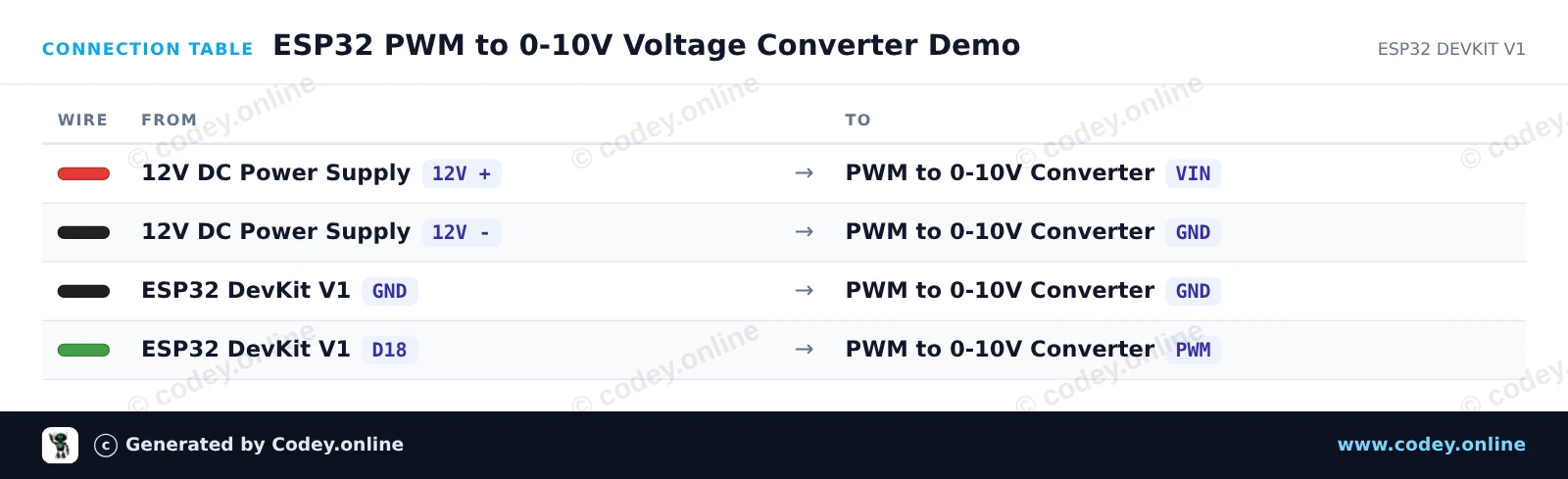

Tableau de câblage : Module convertisseur PWM vers tension 0-10 V sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
ESP32_PWM_to_0_10V_Voltage_Converter_Dem.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 PWM to 0-10V Voltage Converter Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : PWM naar Voltage converter module 0-10V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// PWM to 0-10V Converter Module Demo with ESP32
// Connect GPIO 18 to PWM input and external 12V DC to module VIN

const int pwmPin = 18;

void setup() {
  Serial.begin(115200);
  pinMode(pwmPin, OUTPUT);
  Serial.println("ESP32 PWM to 0-10V Converter Demo Started");
}

void loop() {
  // Sweep output from 0V up to 10V in steps
  for (int duty = 0; duty <= 255; duty += 25) {
    analogWrite(pwmPin, duty);
    float expectedVoltage = (duty / 255.0) * 10.0;

    Serial.print("PWM Duty: ");
    Serial.print(duty);
    Serial.print("/255 | Approx Output: ");
    Serial.print(expectedVoltage, 1);
    Serial.println(" V");

    delay(1000);
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Module convertisseur PWM vers tension 0-10 V

Ce module convertisseur PWM vers tension est conçu pour convertir des signaux PWM en une tension comprise entre 0 et 10 V, et convient à un large éventail d’applications dans l’industrie et les projets électroniques.

Le module dispose d’une plage de tension de fonctionnement de DC 12V-30V, avec une tension minimale de plus de 100 mA. Veuillez noter qu’il s’agit de la tension nécessaire au fonctionnement du module et qu’elle est indépendante du signal PWM.

La plage de fréquence du signal PWM est comprise entre 1KHZ-3KHZ, ce qui rend le module compatible avec un grand nombre d’appareils et de contrôleurs.

La plage de niveau d’entrée du signal PWM peut être réglée sur un niveau de 4.5 à 10V (pour les cartes de commande industrielles conventionnelles telles que la carte MACH3 et l’interface d’un CPU 5V) ou sur un niveau de 12 à 24V (principalement destiné à l’interface PLC conventionnelle).
Avec une broche de cavalier, ce réglage est défini par défaut sur un niveau de 4.5 à 10V.

La plage de conversion de PWM vers tension est de 0%-100%, avec une tolérance de 5%. Cela signifie que vous pouvez facilement ajuster la tension de sortie entre 0 et 10 V en modifiant le rapport cyclique PWM.

Le module convertisseur PWM vers tension est compact et facile à installer et à utiliser. Le module offre des options flexibles pour ajuster le niveau du signal, ce qui le rend adapté à un large éventail d’applications, telles que le contrôle de la vitesse des moteurs, le réglage de la luminosité des LED et le contrôle de la température.

Spécifications du produit :

  • Plage de tension de fonctionnement : DC 12V-30V
  • Exigence de puissance : minimum 100mA
  • Plage de fréquence de réception du signal PWM : 1KHZ-3KHZ
  • Plage de tension d’entrée du signal PWM : 4.5V à 10V ou 12V à 24V (réglable avec cavalier)
  • Plage de tension de sortie : 0-10V
  • Plage de conversion : conversion PWM de 0%-100% vers une tension de 0-10V
  • Tolérance : 5%
  • Potentiomètre pour l’étalonnage du signal PWM
  • Dimensions du module : (LxLxH) 33x33x15mm
  • Niveau de signal réglable
  • Format compact
  • Facile à installer
  • Sortie 0-10V

Pourquoi choisir ce produit ?

  • Niveau d'entrée réglable – Pour un niveau PWM de 4,5-10V ou 12-24V.
  • Large bande de fréquence – Fonctionne avec des signaux PWM de 1KHZ-3KHZ.
  • Format compact – Facile à installer et à utiliser.
  • Convient à diverses applications – Pour le contrôle de moteurs, la variation d'intensité des LED et la régulation de la température.
Spécifications
Tolérance5%
Plage de tension de fonctionnementDC 12V-30V
Exigence de puissanceminimum 100mA
Plage de fréquence de réception du signal PWM1KHZ-3KHZ
Plage de tension d'entrée du signal PWM4.5V à 10V ou 12V à 24V (réglable avec cavalier)
Plage de tension de sortie0-10V
Plage de conversionConversion PWM de 0%-100% en tension 0-10V
Dimensions du module(LxBxH) 33x33x15mm

Avis

★★★★★ 4,8/5 6 avis
  • ★★★★★Jean-marc Renaud

    pas encore testé

  • ★★★★★jan dekker

    utilisé pour piloter du 0-5V du E skelter 12V avec du PWM depuis un microcontrôleur, fonctionne parfaitement

  • ★★★★★Marc Bouyer

    Intéressant à l’essai
