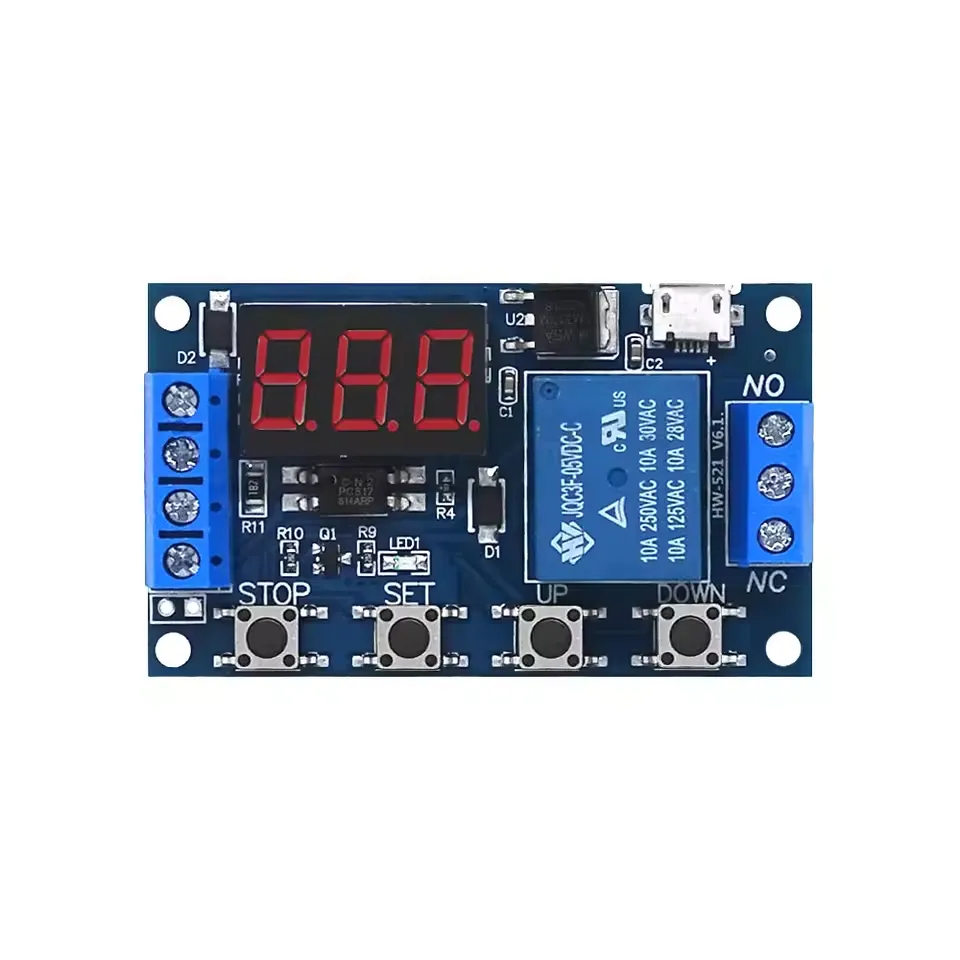

Module relais à 1 canal, temporisation de déclenchement, réglable 6-30 V

Relais temporisé compact pour des délais précis à l’enclenchement et au déclenchement. Idéal pour l’automatisation, la domotique et les bancs d’essai. Isolation par optocoupleur pour une forte immunité aux perturbations. Les réglages sont conservés.

Caractéristiques principales

• Tension d’alimentation : 6–30 V DC

• Signal de déclenchement : niveau haut 3.0–24 V DC

  • Le GND du signal et le GND du système sont séparés pour une meilleure immunité EMI

  • Peut être relié si souhaité (masse commune)

• Pouvoir de coupure du relais :

  • DC ≤30 V, max. 5 A

  • AC 220 V, max. 5 A

• Isolation : optocoupleur

• Plage de réglage du temps : de 0,1 s à 999 min, réglable en continu

• Mémoire : les paramètres restent enregistrés

• Dimensions : 63 × 38 × 15 mm

Termes

• OP : temps d’enclenchement (relais activé)

• CL : temps de déclenchement (relais désactivé)

• LOP : nombre de cycles 1–999, “—” = illimité

Modes de fonctionnement

P1 – délai unique après déclenchement (OP activé, puis désactivé)

• P1.1 : un nouveau déclenchement pendant OP ignore le signal

• P1.2 : un nouveau déclenchement pendant OP relance OP

• P1.3 : un nouveau déclenchement pendant OP réinitialise ; relais désactivé, temporisation arrêtée

P2 – délai à l’arrêt/à l’enclenchement après déclenchement

• Déclenchement → d’abord CL (désactivé), puis OP (activé), puis désactivé

P3.1 – cyclique après déclenchement

• Déclenchement → OP (activé) → CL (désactivé) → répétition selon LOP

• Un nouveau déclenchement arrête le cycle

P3.2 – cyclique sans déclenchement

• Après mise sous tension, OP → CL → répétition selon LOP

P4 – surveillance du signal

• Tant que le signal de déclenchement est présent, le relais reste activé

• À la disparition du signal : démarre OP puis se désactive

• Si un signal revient pendant OP, le temps est effacé

Commande et réglage

1. Choix du mode : maintenez SET enfoncé 2 s → sélectionnez P1.1–P4 avec UP/DOWN.

2. Paramètres : appuyez brièvement sur SET → réglez OP, CL, LOP avec UP/DOWN.

3. Échelle de temps : dans l’écran des paramètres, appuyez brièvement sur STOP pour choisir le séparateur décimal :

   • xxx → secondes (1–999 s)

   • xx.x → dixièmes (0,1–99,9 s)

   • x.x.x → minutes (1–999 min)

4. Enregistrer : maintenez SET enfoncé pour confirmer et revenir.

Fonctions supplémentaires

• Arrêt d’urgence/commande manuelle : dans l’écran principal, appuyez brièvement sur STOP pour mettre le relais ON/OFF.

• Mode veille :

  • C-P : l’affichage s’éteint après 5 min d’inactivité

  • O-d : l’affichage reste allumé

  • Basculer : maintenez STOP enfoncé 2 s.

Informations de connexion et de sécurité

• Le contact du relais est passif ; une alimentation propre est requise.

• 1 canal, fonction uniquement marche/arrêt.

• Respectez le courant et la tension spécifiés pour la charge.

• Veillez à la bonne polarité et à un refroidissement suffisant à courant élevé.
