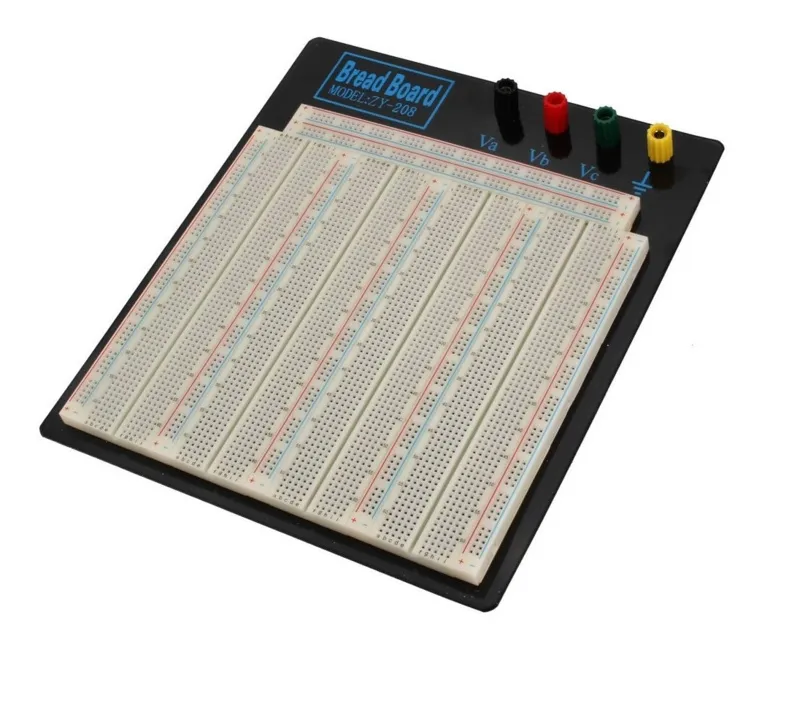

Plaque d’essai, 3220 trous - ZY-208, avec 4 bornes

Le plus grand breadboard de notre assortiment, le ZY208. Conçu pour des expérimentations sans soudure avec des circuits électroniques.

Branchez simplement les composants sur le breadboard, reliez-les avec quelques fils jumper et l’expérience fonctionne !

Vous gagnez du temps en n’ayant pas besoin de souder, et c’est en plus pratique et plus respectueux de l’environnement.

Sur la plaque en aluminium se trouvent 4 trous ronds pour installer les bornes d’alimentation supplémentaires - trois tensions différentes et un GND, adaptés aux expériences fonctionnant simultanément sous différentes tensions.

Tout l’espace nécessaire pour expérimenter avec des capteurs, des composants et les cartes de développement de notre assortiment. Avec des connecteurs séparés pour l’alimentation externe et les signaux.

Cette plaque permet donc d’expérimenter de différentes manières avec différents moyens. Sous cette plaque en aluminium noire, vous pouvez placer les 4 pieds en caoutchouc fournis, afin que la plaque puisse être facilement posée sur le bureau ou l’établi.

Dispose de 7 bus d’alimentation, 40 colonnes et 63 rangées - soit un total de 3220 points de connexion et un espacement standard de 0,1".

Les ensembles de cinq colonnes sont séparés d’environ 0,3" et sont donc parfaits pour accueillir un boîtier DIP. La plaque accepte des fils de calibre 20-29 AWG.

  • Plastique ABS.
  • Plaque en aluminium noir.
  • Entièrement réutilisable.
  • Coordonnées colorées pour un placement facile des composants.
  • Ressorts de contact en phosphore-bronze nickelé.
  • Accepte différents calibres de fils (29-20 AWG)




Les breadboards sans soudure sont souvent utilisées pour le prototypage, car elles permettent de construire rapidement des circuits temporaires sans avoir à souder. Les breadboards acceptent la plupart des composants et fils courants. Lorsque vous avez terminé ou souhaitez modifier votre projet, il est facile de démonter votre circuit.

Pour de meilleurs résultats, utilisez des fils rigides pour le breadboard ; à cet effet, divers câbles Dupont et autres fils de liaison/jumper wires de notre assortiment sont très pratiques.

  • Sans soudure
  • 3220 points
  • 7 bus d'alimentation
  • Réutilisable
La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Travail sans soudure – Construisez rapidement des circuits temporaires sans souder.
  • Plus d’espace d’expérimentation – Convient aux capteurs, composants et cartes de développement.
  • Connexions supplémentaires – 4 trous pour bornes avec trois tensions et GND.
  • Facile à placer – Avec 4 pieds en caoutchouc pour bureau ou établi.
  • Conception réutilisable – Entièrement réutilisable pour de nouveaux projets.
Spécifications
Espacement des broches0,1"
Couleurnoir
MatériauPlastique ABS
Colonnes40
Lignes63
Points de connexion3220
Épaisseur du fil20-29 AWG

Dans l'emballage

  • breadboard
  • 4 × pieds en caoutchouc
