TB6600 Pilote de moteur pas à pas pour Nema 17/23/34 | 9-42V 4A

Le driver de moteur pas à pas TB6600 est un module professionnel et facile à utiliser, idéal pour piloter une large gamme de moteurs pas à pas dans diverses applications telles que les machines CNC, les imprimantes 3D et la robotique. Ce driver convient particulièrement aux moteurs pas à pas couramment utilisés tels que les Nema 17, Nema 23 et Nema 34, mais il est également compatible avec de nombreux autres types de moteurs pas à pas. Grâce à la prise en charge d’un signal d’impulsions numérique 5V, le driver se commande facilement avec des microcontrôleurs tels qu’Arduino. La large plage de fonctionnement de 9 à 42 VDC et une capacité de courant de pointe de 4A garantissent que le TB6600 fournit une puissance suffisante pour la plupart des moteurs pas à pas.

Le driver prend en charge le contrôle de la vitesse et du sens de rotation, et grâce aux 6 interrupteurs DIP sur le côté, vous pouvez facilement ajuster les paramètres de micro-pas et le courant de sortie. Il existe 7 options de micro-pas différentes (1, 2/A, 2/B, 4, 8, 16, 32) et 8 niveaux de courant réglables (0.5A, 1A, 1.5A, 2A, 2.5A, 2.8A, 3.0A, 3.5A).

Spécifications :

  • Tension d'entrée : 9-42V DC
  • Courant de sortie : 0,5A-4,0A
  • Mode d'entraînement : Sortie d'entraînement PWM à double courant constant
  • Micro-pas : 7 niveaux (1, 2/A, 2/B, 4, 8, 16, 32)
  • Réglages du courant : 8 niveaux (0.5A - 4A)
  • Anti-interférences : Forte capacité anti-interférences
  • Niveau sonore : Faibles vibrations et faible niveau sonore
  • Résistance d'isolement : >500MΩ à température et pression normales
  • Rigidité diélectrique : 500V/min à température et pression normales
  • Protection : Surchauffe, surintensité, verrouillage de sous-tension, protection anti-inversion de la tension d'entrée
  • Compatibilité : Convient notamment aux Nema 17, Nema 23, Nema 34 et à de nombreux autres moteurs pas à pas
  • Refroidissement : Refroidissement naturel ou refroidissement par air forcé
  • Température de stockage : -20°C à 65°C
  • Humidité ambiante : <80% RH (sans condensation, sans givre)
  • Résistance aux vibrations : Maximum 5,7 m/s²

Conseils d'utilisation :

  • Évitez d'utiliser l'appareil dans des environnements poussiéreux, huileux, avec des gaz corrosifs ou des substances explosives.
  • Veillez à ce que les lignes de signal d'impulsion et de direction ne soient pas placées à proximité des lignes du moteur et d'alimentation ; maintenez-les séparées d'au moins 10 cm.
  • Ne débranchez pas la connexion d'alimentation du driver lorsque l'alimentation est sous tension afin d'éviter tout dommage.
  • Assurez-vous que le câblage est correctement connecté, sans extrémités exposées, afin d'éviter les courts-circuits accidentels et les dommages.

Le driver de moteur pas à pas TB6600 est un choix fiable pour les professionnels comme pour les amateurs qui exigent précision et polyvalence dans leurs entraînements de moteurs pas à pas.

  • Réglage de micro-pas
  • Courant de sortie
  • 9-42V DC
  • Signal d'impulsion 5V

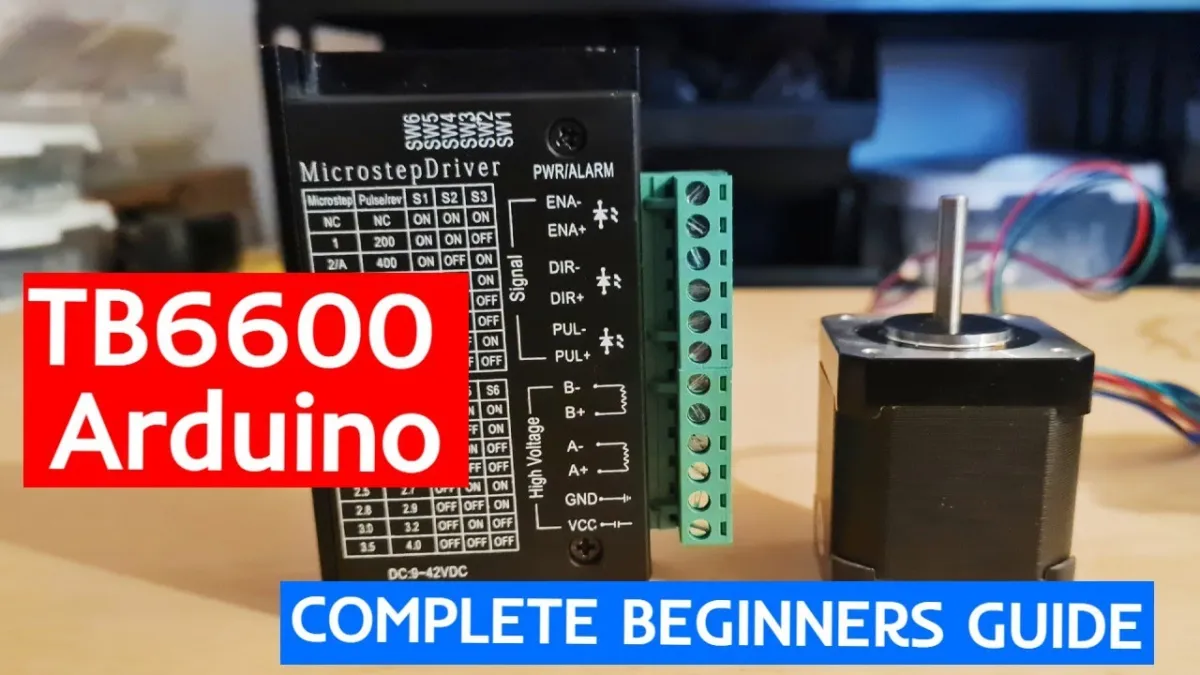

La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Large champ d’application – Pour CNC, imprimantes 3D et robotique.
  • Compatible Nema – Prend en charge Nema 17, 23 et 34.
  • Facile à piloter – Fonctionne avec un signal d’impulsions numérique 5 V.
  • Micro-pas réglable – Choisissez parmi 7 options de micro-pas.
  • Courant réglable – 8 niveaux de courant faciles à ajuster.
  • Large plage de tension – Fonctionne de 9 à 42 VDC.
Spécifications
ConnexionSignal d'impulsion numérique 5V
Tension d'entrée9-42V DC
Niveau sonore maximalFaibles vibrations et faible niveau sonore
Résistance d'isolement>500MΩ à température et pression normales
CompatibilitéConvient entre autres aux Nema 17, Nema 23, Nema 34 et à de nombreux autres moteurs pas à pas
Température de stockage-20°C à 65°C
Courant de sortie0,5A-4,0A
Mode de fonctionnementSortie d'entraînement PWM à courant constant double
Micro-pas7 niveaux (1, 2/A, 2/B, 4, 8, 16, 32)
Réglages du courant8 niveaux (0.5A - 4A)
Anti-interférencesHaute immunité aux interférences
Rigidité diélectrique500V/min à température et pression normales
RefroidissementRefroidissement naturel ou refroidissement par air forcé
Humidité ambiante<80% HR (sans condensation, sans givre)
Résistance aux vibrationsMaximum 5,7 m/s²
Interrupteurs DIP6
