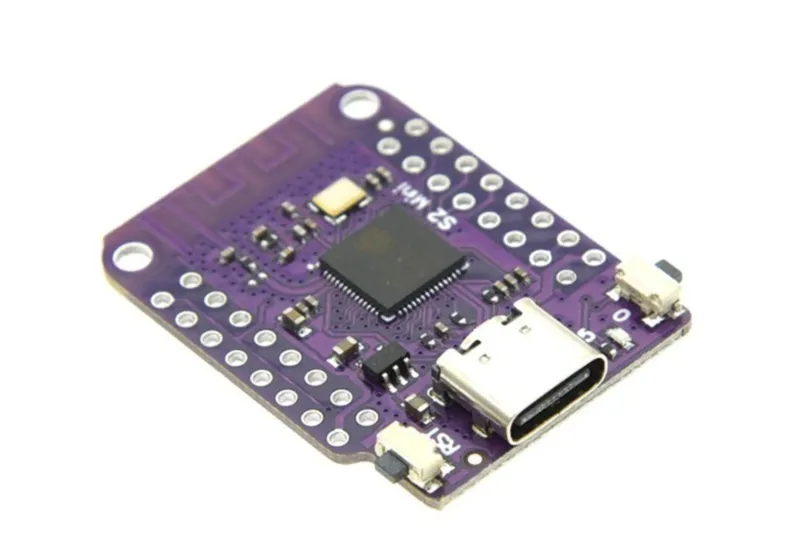

Wemos S2 Mini ESP32-S2

Ce S2 Mini est équipé d’une puce ESP32-S2. Celle-ci dispose d’une fréquence d’horloge allant jusqu’à 240Mhz. Il possède également le WiFi intégré. Grâce à la disposition intelligente de cette carte, elle est aussi grande que la D1 Mini mais dispose de 2x plus de broches.

Processeur: ESP32-S2FN4R2
Fréquence d’horloge: 240Mhz
Nombre de broches: 32
Nombre de broches GPIO: 27
Nombre de broches PWM: 27 (8 maximum en même temps)
Nombre de broches d’entrée analogique (ADC): 18
Nombre de broches de sortie analogique (DAC): 2
ROM: 128kB
SRAM: 320kB
PDRAM: 2MB
Mémoire flash: 4MB
Convertisseur USB vers série: oui, interne
Pas des broches: 2.54mm
Connexion USB: USB-C

Les header pins sont fournis mais doivent encore être soudés.

Installer le Wemos S2 Mini dans l’Arduino IDE

1. Installez le logiciel Arduino IDE (www.arduino.cc)
2. Dans Arduino IDE, allez dans FICHIER puis dans PRÉFÉRENCES.
3. Dans URLS DE GESTIONNAIRE DE CARTES SUPPLÉMENTAIRES, saisissez l’URL suivante : https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json (s’il y a déjà une URL, par exemple pour les cartes ESP8266, ajoutez cette URL avec une virgule entre les deux.
4. Allez maintenant dans OUTILS, CARTE et GESTIONNAIRE DE CARTES
5. Recherchez la bonne bibliothèque (ESP32 by Espressif Systems) et installez-la (cela ne doit être fait qu’une seule fois)
6. Choisissez la carte LOLIN S2 Mini dans la liste sous OUTILS, CARTE
7. Réglez la vitesse de téléversement sur 115200 baud
8. Réglez le port sur le bon port COM.

Wemos S2 Mini aucun port COM

Pour activer le S2 Mini, maintenez enfoncés simultanément les boutons 0 et RST. Le S2 Mini est maintenant reconnu. Relâchez les boutons et le S2 Mini peut être programmé avec l’Arduino IDE

Dimensions
Longueur: 3,45cm
Largeur: 2,52cm
Hauteur: 0,44cm
