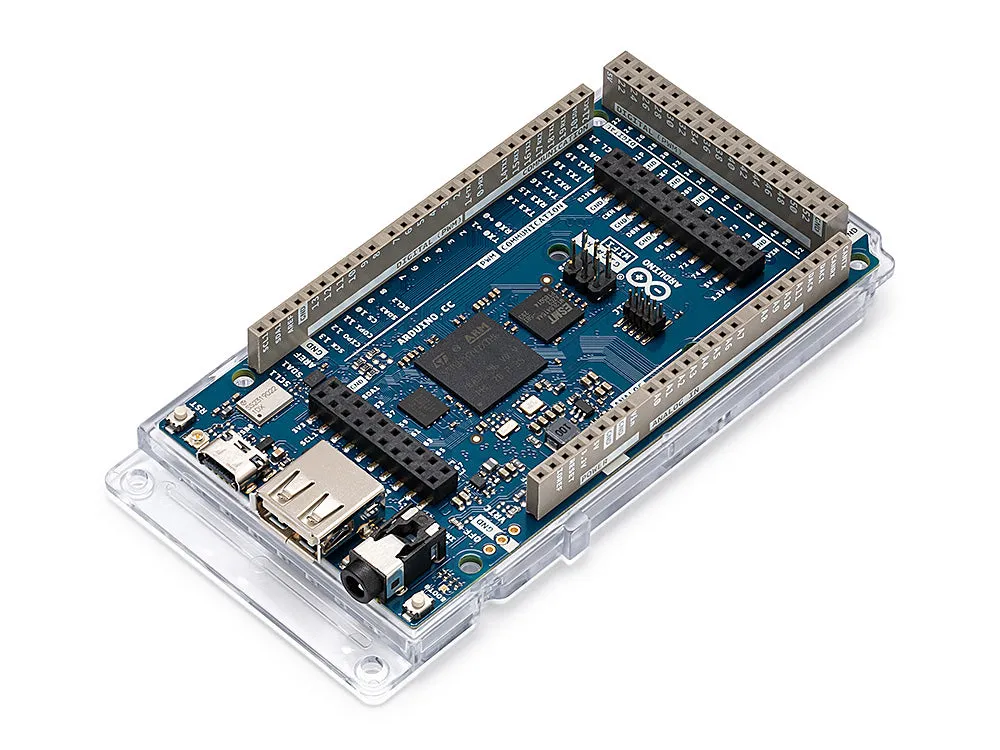

Arduino® GIGA R1 WiFi

L’Arduino GIGA R1 WiFi est la carte de développement idéale pour les makers ambitieux qui veulent faire passer leurs projets au niveau supérieur. Cette carte est parfaite pour les développeurs, les artistes, les concepteurs sonores et les passionnés de technologie aux idées grandioses, mais au budget limité. Elle offre des fonctionnalités avancées dans un composant accessible et possède le même format que les populaires Arduino Mega et Due.

Découvrez les puissantes possibilités de l’Arduino GIGA R1 WiFi :

Microcontrôleur : Le microcontrôleur dual-core 32 bits STM32H747XI intègre un Cortex®-M7 (480 MHz) et un Cortex®-M4 (240 MHz). Cela permet à deux processeurs de communiquer entre eux. Vous pouvez faire tourner Micropython sur un cœur et Arduino sur l’autre.

Communication sans fil : Avec le module Murata 1DX, cette carte prend en charge à la fois le Wi-Fi® et le Bluetooth®. Connectez-vous facilement à l’Arduino IoT Cloud pour gérer vos projets à distance. L’ATECC608A assure en outre une communication sécurisée.

Ports matériels et communication : Comme ses prédécesseurs, la GIGA R1 WiFi dispose de 4 UARTs, 3 ports I2C, 2 ports SPI et 1 FDCAN.

GPIO et broches supplémentaires : Cette carte conserve le format de la Mega et de la Due, ce qui vous permet d’utiliser facilement des shields personnalisés. Elle dispose de 76 broches GPIO et de headers supplémentaires pour davantage de possibilités de connexion. Deux nouvelles broches ont également été ajoutées : une VRTC pour une connexion de batterie et une broche OFF pour éteindre la carte.

Connecteurs : La GIGA R1 WiFi comprend des connecteurs supplémentaires, notamment un port USB-A pour les clés USB et autres périphériques de stockage, une prise jack 3.5mm pour l’entrée et la sortie audio, un port USB-C® pour l’alimentation et la programmation, ainsi qu’un connecteur JTAG.

Tension plus élevée : Contrairement à ses prédécesseurs qui prennent en charge jusqu’à 12 volts, la GIGA R1 WiFi peut gérer une plage de 6 à 24 volts.

L’Arduino GIGA R1 WiFi est sans aucun doute la meilleure carte pour les makers ambitieux aux grandes idées. Associez-la au Arduino GIGA Display Shield pour une fonctionnalité maximale avec un écran tactile RGB 3.97” 480x800. Concevez vos propres shields uniques avec l’impression 3D et lancez votre projet DIY grâce à nos guides.

Spécifications techniques :

  • Carte : Arduino® GIGA R1 WiFi
  • SKU : ABX00063
  • Microcontrôleur : STM32H747XI dual Cortex®-M7+M4 32bit low power Arm® MCU
  • Module radio : Murata 1DX dual WiFi 802.11b/g/n 65 Mbps et Bluetooth®
  • Sécurité : ATECC608A-MAHDA-T
  • USB : USB-C® (Programmation / HID), USB-A (Hôte)
  • Broches : 76 broches d’E/S numériques, 12 broches d’entrée analogique, 2 DAC (DAC0/DAC1), 12 broches PWM
  • Communication : UART (4x), I2C (3x), SPI (2x), CAN (nécessite un transceiver externe)
  • Connecteurs : Caméra (I2C + D54-D67), Affichage (D1N, D0N, D1P, D0P, CKN, CKP + D68-D75), Jack audio (DAC0, DAC1, A7)
  • Alimentation : Tension de fonctionnement 3.3V, Tension d’entrée (VIN) 6-24V, courant continu par broche I/O 8 mA
  • Fréquence d’horloge : Cortex® M7 480 MHz, Cortex® M4 240 MHz
  • Mémoire : 2MB Flash, 1MB RAM
  • Dimensions : Largeur 53 mm, Longueur 101 mm



Questions fréquemment posées sur l’Arduino GIGA R1 WiFi

Ai-je besoin d’une antenne externe ? Est-elle fournie ?
Oui, vous avez besoin d’une antenne externe. La carte n’a pas d’antenne intégrée, mais une antenne u.FL est fournie dans l’emballage.

Quels modèles Arducam sont compatibles avec le connecteur caméra de la carte ?
Le connecteur caméra (header J6) est un adaptateur 20 broches compatible avec des caméras Arducam telles que l’OV7675 et l’OV7670. Pour plus d’informations sur l’utilisation de la caméra, vous pouvez consulter le guide de la GIGA R1 WiFi Camera.

Quelles sont les différences entre la Portenta H7 et la GIGA R1 WiFi ?
Il existe quelques différences importantes :

  • La GIGA R1 WiFi utilise l’USB-C® pour alimenter et programmer la carte, ainsi que pour simuler des périphériques HID comme une souris ou un clavier. Sur la Portenta H7, l’USB-C® peut également être utilisé comme sortie DisplayPort, hub USB ou pour fournir de l’alimentation aux périphériques OTG connectés.
  • La GIGA R1 WiFi offre un accès facile à toutes les possibilités du STM32H7 avec des headers de broches de 2,54 mm, ce qui en fait une option plus adaptée au prototypage. La Portenta H7 est davantage adaptée à la production de masse, compte tenu de l’utilisation de connecteurs compacts à haute densité pour gagner de la place.
  • La GIGA R1 WiFi offre des fonctions supplémentaires telles qu’un connecteur USB-A, une entrée-sortie jack 3,5mm et un connecteur JTAG sur la carte, grâce à son format plus grand.

Quels shields sont compatibles avec la GIGA R1 WiFi ?
Tout shield au format UNO, Mega ou Due prenant en charge 3.3V devrait fonctionner avec la GIGA R1 WiFi. Nous recommandons toutefois de vérifier la compatibilité auprès du fabricant. Les shields suivants sont officiellement compatibles avec la GIGA R1 WiFi :

  • Arduino Ethernet Shield Rev2
  • Arduino Motor Shield Rev3
  • Arduino 4 Relays Shield
  • Arduino 9 Axis Motion Shield

Quelle est la différence entre les deux connecteurs USB de la GIGA R1 WiFi ?
La GIGA R1 WiFi possède deux connecteurs USB :

  • Le connecteur USB-C® (USB0), à côté du bouton de réinitialisation et du connecteur d’antenne u.FL, est utilisé pour la programmation, la communication série et l’alimentation 5V.
  • Le connecteur USB-A (USB1), à côté du connecteur jack 3,5mm, fonctionne comme un hôte USB et n’est pas destiné à la programmation.
  • MCU double cœur
  • Wi-Fi et Bluetooth
  • 76 broches GPIO
  • entrée 6-24V

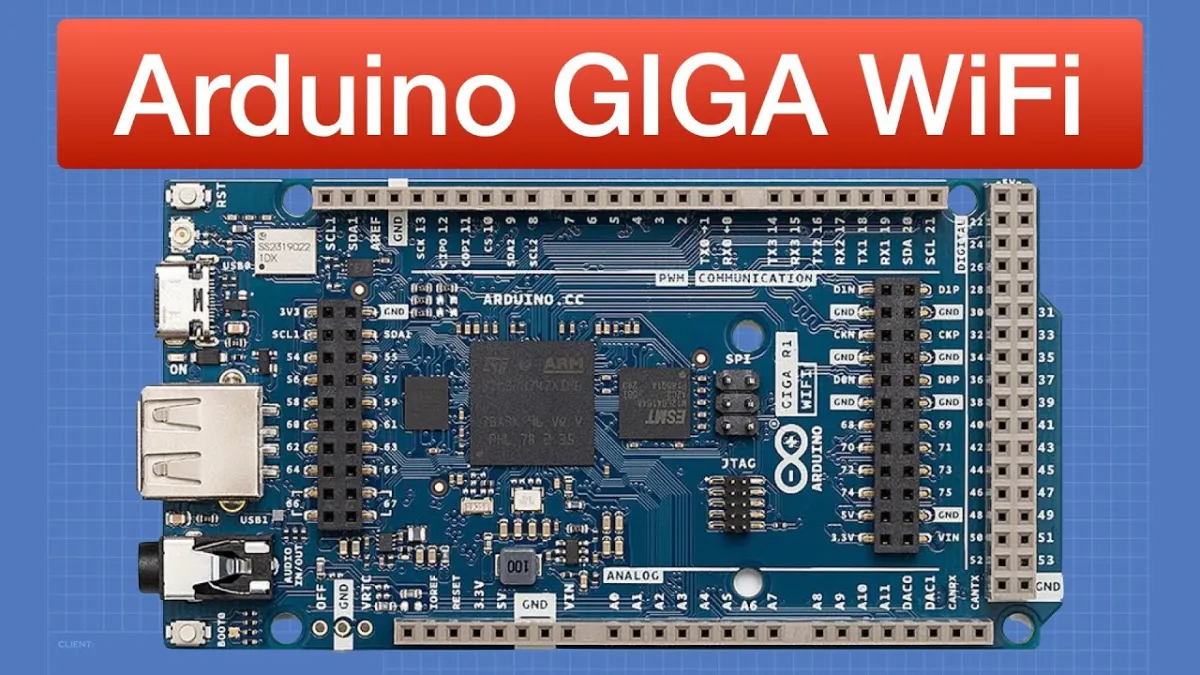

La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Double cœur puissant – Deux cœurs pour un travail en parallèle.
  • Connecté sans fil – Prend en charge le Wi-Fi® et le Bluetooth®.
  • Nombreuses connexions – 76 broches GPIO et des en-têtes supplémentaires.
  • Communication sécurisée – L'ATECC608A assure la sécurité.
  • Large plage de tension d'alimentation – Fonctionne avec 6 à 24 volts.
Spécifications
MicrocontrôleurSTM32H747XI dual Cortex®-M7+M4 MCU Arm® 32 bits basse consommation
AlimentationTension de fonctionnement 3.3V, tension d'entrée (VIN) 6-24V, courant DC par broche I/O 8 mA
DimensionsLargeur 53 mm, Longueur 101 mm
Fréquence d'horlogeCortex® M7 480 MHz, Cortex® M4 240 MHz
ProtectionATECC608A-MAHDA-T
Mémoire2MB Flash, 1MB RAM
USBUSB-C® (Programmation / HID), USB-A (Hôte)
CarteArduino® GIGA R1 WiFi
Module radioMurata 1DX dual WiFi 802.11b/g/n 65 Mbps et Bluetooth®
Broches d'E/S numériques76
Broches PWM12
FDCAN1
Connecteur USB-A1
Connecteur jack 3,5 mm1
Connecteur JTAG1
SKUABX00063
CommunicationUART (4x), I2C (3x), SPI (2x), CAN (nécessite un transceiver externe)
DAC2
Broches d'entrée analogique12

Dans l'emballage

  • Arduino GIGA R1 WiFi
  • antenne u.FL
