Convertisseur abaisseur de 4,5-24V vers une tension de sortie réglable, adapté à l’électronique en 5V et tensions fixes.
SKU: OT253-B47 Numéro d’article: XH957 EAN: 8721244302621 Emplacement: B04.07
Alternative
Module abaisseur réglable 4~38 V 5 A 96 % haute efficacité XL4015
€ 2,60
Voir cette alternative
Un convertisseur abaisseur de haute qualité avec un rendement de 97,5 % à 6,5 V vers 5 V à 0,7 A et une génération de chaleur relativement faible. Le rendement est de 94 % à 12 V vers 5 V à 1 A.
Alimentation de 4,5 V à 24 V
Tension de sortie variable entre 0,8 V et 17 V au moyen d’un potentiomètre, ce qui vous permet de sélectionner des tensions très inhabituelles, bien pratique !
De plus, il existe un certain nombre de valeurs fixes :
- 1,8 V
- 2,5 V
- 3,3 V
- 5 V
- 9 V
- 12 V
Tension de sortie maximale : 3 A à 5 V
Tension de sortie continue : 2,1 A
Dimensions : 20x11x5mm
Mode d’emploi :
Ce module comporte 4 connexions :
- VO+ (Sortie courant +)
- GND (Masse / moins)
- IN+ (Entrée courant +)
- EN (Enable, si cette entrée est mise à l’état bas, aucun courant ne circulera plus)
La masse / - de l’entrée et de la sortie se connecte à GND.

Les points de soudure à l’arrière de la carte sont en réalité des cavaliers soudables. Il n’est pas prévu d’y souder des fils, mais uniquement de sélectionner la tension.
Par défaut, le module est réglé pour fournir une tension variable au moyen du potentiomètre et peut être ajusté selon les besoins. Avec une loupe, on peut voir que le dernier cavalier (ADJ) est soudé. Si vous souhaitez utiliser l’une des tensions fixes (1,8 V, 2,5 V, 3,3 V, 5 V, 9 V ou 12 V), la connexion au niveau de ADJ doit être interrompue. Cela peut être fait en la coupant avec un petit couteau bien aiguisé. Ensuite, soudez une connexion à la tension souhaitée.

Dimensions
Longueur : 2 cm
Largeur : 1,1 cm
Hauteur : 0,46 cm
| Largeur | 1,1 cm |
|---|---|
| Tension d'entrée | 4.5V à 24V |
| Tension de sortie | 0.8V à 17V |
| Longueur | 2 cm |
| Hauteur | 0,46 cm |
| Courant de sortie | 3A |
| Efficacité | 97,5% |
Works good in comjuntion eit The voltage adjuster can be a bit tricky to work with.
C’est petit mais efficace
Fonctionne très bien. Sortie stable. J’ai utilisé le rail 5V pour alimenter des LED.
Le fonctionnement est entièrement conforme aux attentes, bon produit à un bon prix. Dimensions d’encastrement compactes, ce qui permet de l’intégrer joliment dans des appareils
Super bien
Pas satisfait ? Tu as 30 jours après réception pour renvoyer le produit.
Tout sur les retours

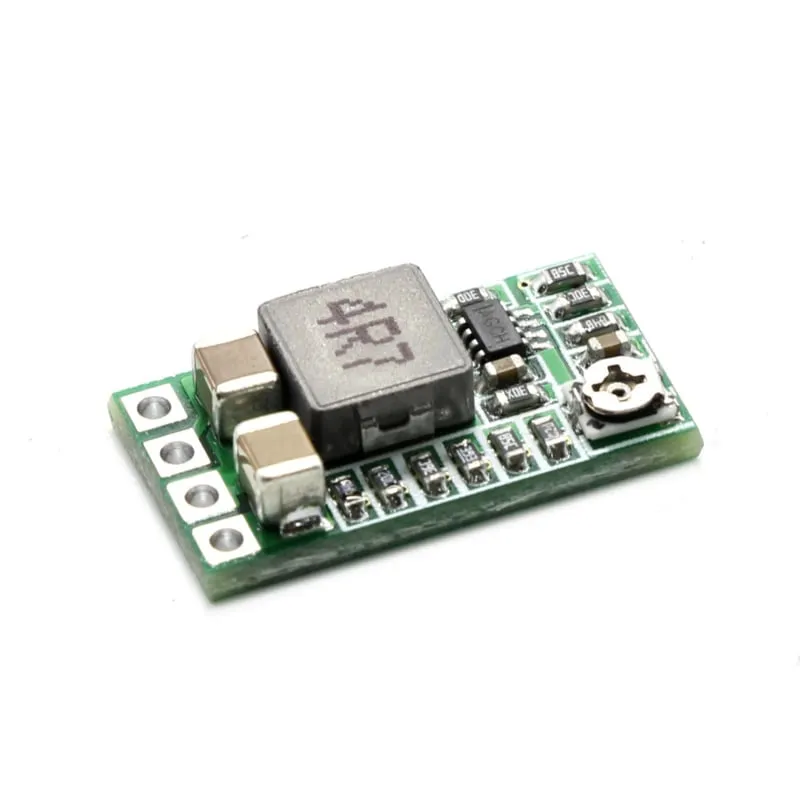

Convertisseur abaisseur Step-Down de 4,5 V à 24 V vers 5 V 3 A (sortie 4R7 réglable)
