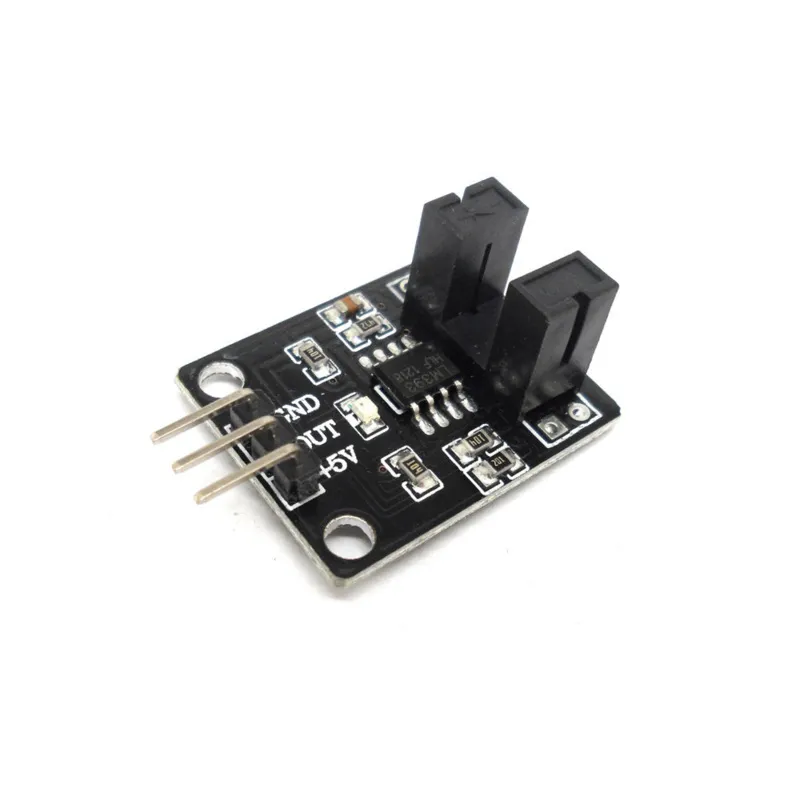

Module capteur de comptage infrarouge - 5mm

Le module capteur de comptage infrarouge est utilisé pour compter ou détecter des objets qui passent devant les tiges de détection en forme de U (5MM).

LE KIT CONTIENT :
Module capteur de comptage infrarouge

CARACTÉRISTIQUES PRINCIPALES DU MODULE CAPTEUR DE COMPTAGE INFRAROUGE :
Paire émetteur/récepteur IR
Circuit comparateur LM393 pour une détection propre
Voyant LED de détection :
Compatible 3.3 et 5V

Le module dispose d'une paire émetteur et récepteur IR placée face à face dans un boîtier en forme de U. Un objet qui passe entre ces tiges interrompt le faisceau IR.

Ces modules sont généralement utilisés pour compter quelque chose lorsqu'il passe entre les tiges. Il peut s'agir d'engrenages sur une roue pour compter les tours ou les RPM, ou de granulés tombant dans une goulotte dans le cadre d'un distributeur pour poêle à granulés ou pour lapin. Une autre utilisation est comme fin de course optique ou pour détecter si quelque chose est ouvert ou fermé lorsqu'un objet entre ou sort du faisceau.

La sortie du capteur est normalement BASSE et la LED rouge du module est normalement allumée. Si le faisceau IR est interrompu entre les tiges, la sortie devient HAUTE et la LED s'éteint.

Connexions du module
Le module dispose d'un connecteur 3 broches pour réaliser les connexions.

1 x 3 en-tête

GND – Masse
OUT – Sortie, normalement BASSE. Passe à HAUTE lorsque le faisceau IR est interrompu
VCC – 3.3 – 5V
Le module possède deux trous de montage.

Bien que ce module soit fonctionnellement similaire aux modules Light Block Sensor moins chers, le module Infrared Counting Sensor possède des tiges de détection beaucoup plus hautes et plus larges ainsi qu'un circuit comparateur LM393 qui le rend plus robuste et plus flexible dans les applications où il peut être utilisé.

Dimensions : 32 mm X 11 mm X 20 mm;
