Module capteur UV GUVA-S12SD

Convertisseur analogique de lumière UV en tension pour mesurer l’intensité de la lumière UV.

Le module capteur UV GUVA-S12SD est utilisé pour détecter l’intensité du rayonnement ultraviolet. Ce module dispose d’une sortie analogique qui varie en fonction de l’intensité de la lumière UV.

LE KIT CONTIENT :

  • Module capteur de lumière UV GUVA-S12SD
  • Barrette mâle 3 broches

CARACTÉRISTIQUES PRINCIPALES :

  • Détecte la lumière UV dans la plage de 240nm – 370nm
  • Tension de sortie analogique proportionnelle à l’indice UV de la lumière UV reçue par le détecteur
  • Compatible 3.3 et 5V
  • Le GUVA-S12SD est un véritable détecteur UV qui ne détecte que la lumière de 240 nm à 370 nm, soit l’UV-B et la majeure partie du spectre UV-A. Il capte également le haut de la courbe de sensibilité du GUVA-S12SD UV-C

Les longueurs d’onde UVC sont utilisées dans les lampes noires, les solariums, les émetteurs UV pour reptiles, les stérilisateurs germicides et des applications similaires. Ce module peut être utilisé pour surveiller le fonctionnement de ces appareils.

Il peut également être utilisé pour mesurer l’indice UV, qui fournit une échelle permettant de déterminer l’intensité du soleil UV et donc les mesures de protection à prendre.

L’échelle de l’indice UV est publiée par l’EPA et est destinée à informer les personnes sur l’exposition au soleil et sur les mesures de protection à prendre afin de minimiser les dommages causés par le soleil.

SIG ou SIO = sortie du signal – À connecter à l’entrée analogique du MCU
GND = terre
VCC = 2,7V à 5,5V. Connectez au Vcc du MCU (généralement 3,3 ou 5V)
Montage du module
Le module est livré avec la barrette mâle séparée. La barrette peut être soudée en haut ou en bas du module selon l’utilisation prévue, ou des fils peuvent être utilisés pour réaliser les connexions.

Pour une utilisation sur breadboard, nous plaçons les barrettes en bas. Le soudage est plus facile si la barrette est insérée dans une breadboard sans soudure afin de la maintenir en place pendant le processus de soudure.


Comment fonctionne le module capteur UV GUVA-S12SD

Le module contient un LM358 dual opamp qui convertit la sortie de courant du capteur en tension, puis amplifie cette sortie afin qu’elle puisse être lue par l’entrée analogique d’un MCU pour effectuer des mesures UV.

L’opamp du premier étage fournit une tension proportionnelle au photocourant de 4,3 * capteur en µA. Si le photocourant est de 0,1 µA (0,09 mW/cm^2), la sortie est de 0,43 V

Cela alimente un second étage d’opamp avec un gain supplémentaire de 6,1x. Dans cet exemple, la sortie finale est de 0,43V x 6,1 = 2,62V.

Tel que configuré, le module est surtout utile pour mesurer des niveaux de lumière UV modérés à modérément élevés ou lorsque le capteur est placé derrière un filtre à densité neutre afin de réduire le pourcentage d’UV atteignant le capteur.

Si l’on souhaite mesurer des niveaux UV très élevés, le second étage d’amplification peut être contourné. Cela peut être réalisé en court-circuitant la résistance de 5,1K marquée "512" et en retirant la résistance de 1K à sa droite marquée "01B" ou "102". Cela modifie le gain de l’amplificateur de sortie en x1, le retirant ainsi effectivement du circuit. Avec cette modification, l’indice UV est ensuite calculé en multipliant la sortie par 10.

Remarque : à partir de 6/2021, nous avons modifié ce module et il est désormais livré avec une résistance de rétroaction de 1M au premier étage, comme indiqué ci-dessus. Avant cette date, la résistance de rétroaction était de 10M. Les résistances 10M sont marquées 01F, les résistances 1M sont marquées 01E. Avec une résistance de rétroaction de 10M, le premier étage est de 43 * photocourant du capteur en µA. Si le photocourant est de 0,1 µA (0,09 mW/cm^2), la sortie est de 4,3 V.

  • Détection UV
  • Sortie analogique
  • Compatible 3.3/5V
  • Connecteur à 3 broches

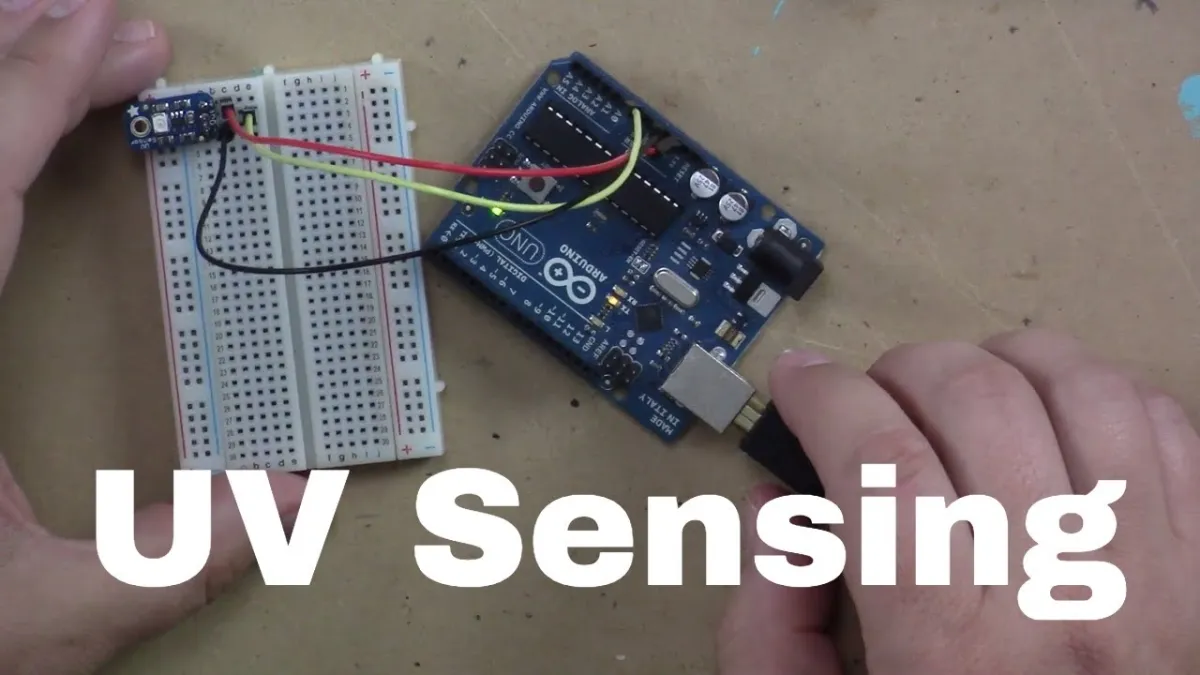

La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Mesure l'intensité UV – Détecte le rayonnement ultraviolet via une sortie analogique.
  • Large plage UV – Fonctionne de 240 nm à 370 nm.
  • Adapté aux MCU – La sortie du signal se connecte à une entrée analogique.
  • 3,3 et 5 V – Compatible avec les systèmes 3,3 V et 5 V.
  • Header inclus – Livré avec un connecteur mâle 3 broches séparé.
Spécifications
Tension d'alimentation2,7V à 5,5V
Compatible avec3.3V et 5V
Longueur d'onde240nm – 370nm

Dans l'emballage

  • Module capteur de lumière UV GUVA-S12SD
  • Connecteur mâle à 3 broches
