Schéma de câblage et exemple de code

Voici comment connecter le Capteur 3-en-1 Température, Humidité et Pression atmosphérique | 5V | I2C | Bosch BME280 à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Capteur de température, d'humidité et de pression BME280

Ce projet lit la température, l'humidité relative et la pression barométrique à l'aide du capteur BME280 via I2C. Les relevés environnementaux sont affichés dans le Serial Monitor toutes les deux secondes. Il suffit de connecter directement le capteur aux broches 5V, GND et I2C de l'Arduino Uno.

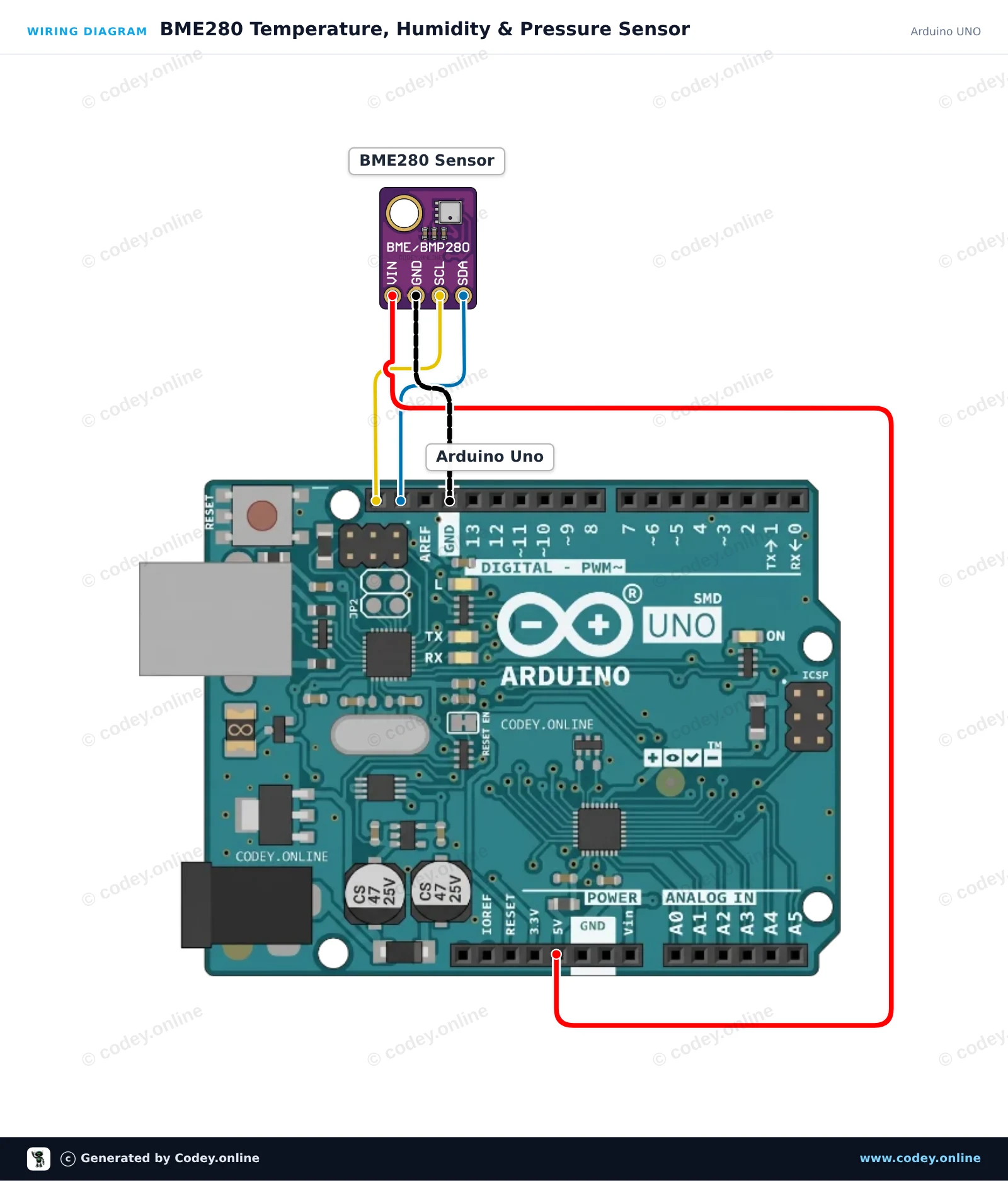

Schéma de câblage : Capteur 3-en-1 Température, Humidité et Pression atmosphérique | 5V | I2C | Bosch BME280 sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

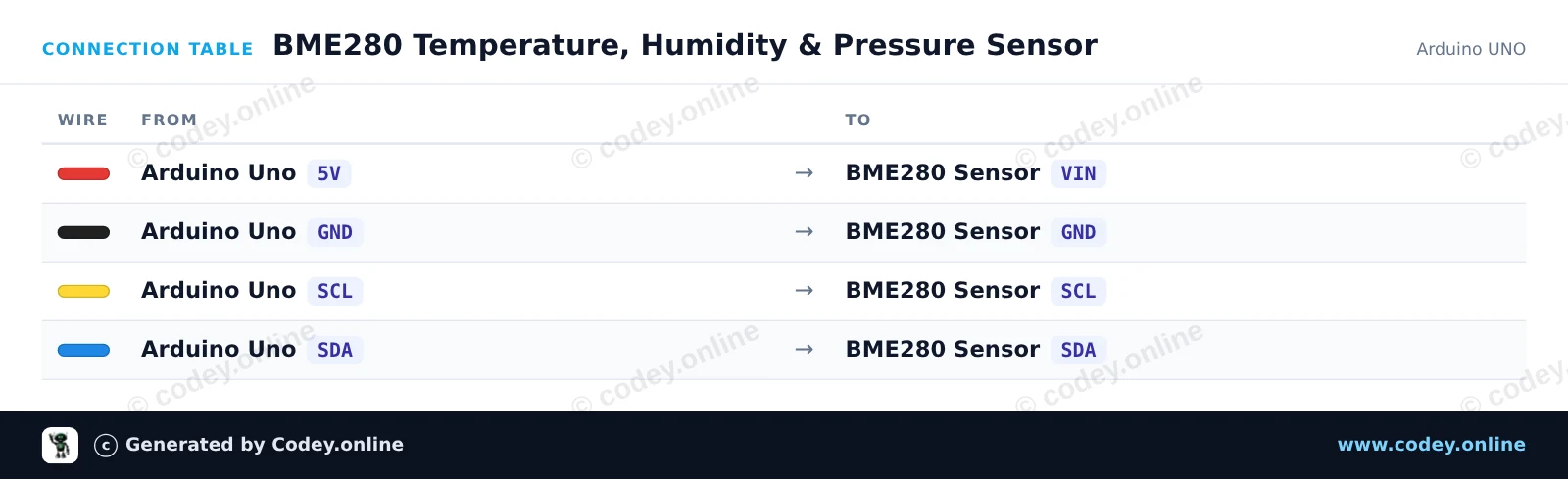

Tableau de câblage : Capteur 3-en-1 Température, Humidité et Pression atmosphérique | 5V | I2C | Bosch BME280 sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
BME280_Temperature_Humidity_Pressure_Sen.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : BME280 Temperature, Humidity & Pressure Sensor
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Bosch BME280 5V 3-in-1 sensor Temperature Humidity and Air Pressure
 *  Libraries : Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>

Adafruit_BME280 bme;

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    delay(10);
  }

  Serial.println(F("--- BME280 Sensor Test ---"));

  // Try I2C address 0x76 first, fallback to 0x77 if needed
  if (!bme.begin(0x76) && !bme.begin(0x77)) {
    Serial.println(F("Could not find a valid BME280 sensor! Check wiring."));
    while (1) {
      delay(100);
    }
  }

  Serial.println(F("BME280 sensor initialized successfully."));
}

void loop() {
  float temperature = bme.readTemperature();
  float humidity = bme.readHumidity();
  float pressure = bme.readPressure() / 100.0F; // Convert Pa to hPa

  Serial.print(F("Temperature: "));
  Serial.print(temperature, 2);
  Serial.println(F(" °C"));

  Serial.print(F("Humidity:    "));
  Serial.print(humidity, 2);
  Serial.println(F(" %"));

  Serial.print(F("Pressure:    "));
  Serial.print(pressure, 2);
  Serial.println(F(" hPa"));

  Serial.println(F("---------------------------"));
  delay(2000);
}

Bibliothèques nécessaires : Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15

Wiring diagram and example code generated by Codey.online — https://www.codey.online

BME280 Weather Sensor on ESP32

Reads ambient temperature, relative humidity, and barometric pressure from the Bosch BME280 sensor via I2C. The readings are output to the Serial Monitor every two seconds. Powered directly from the ESP32 3.3V pin to ensure safe I2C voltage levels.

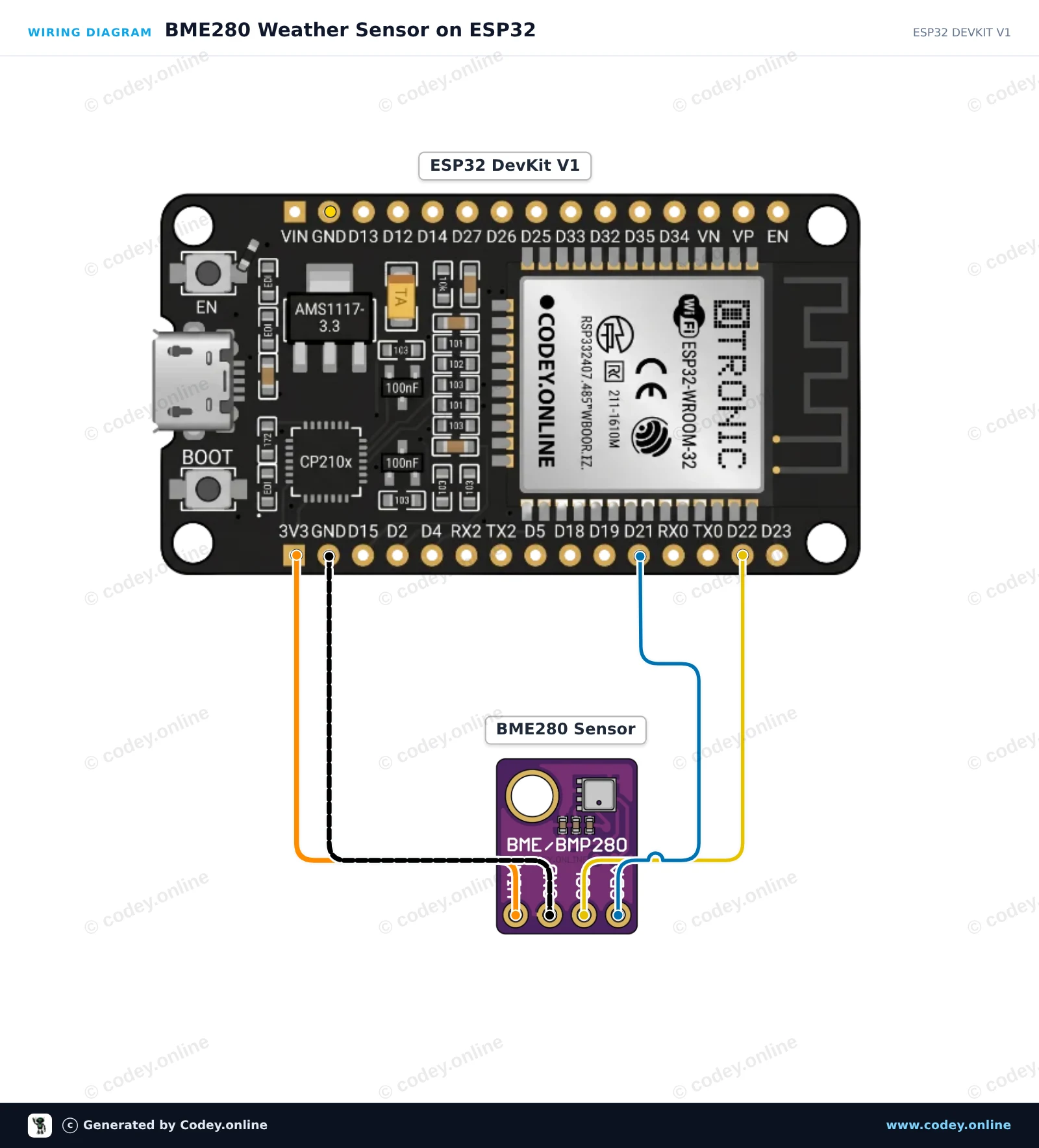

Schéma de câblage : Capteur 3-en-1 Température, Humidité et Pression atmosphérique | 5V | I2C | Bosch BME280 sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

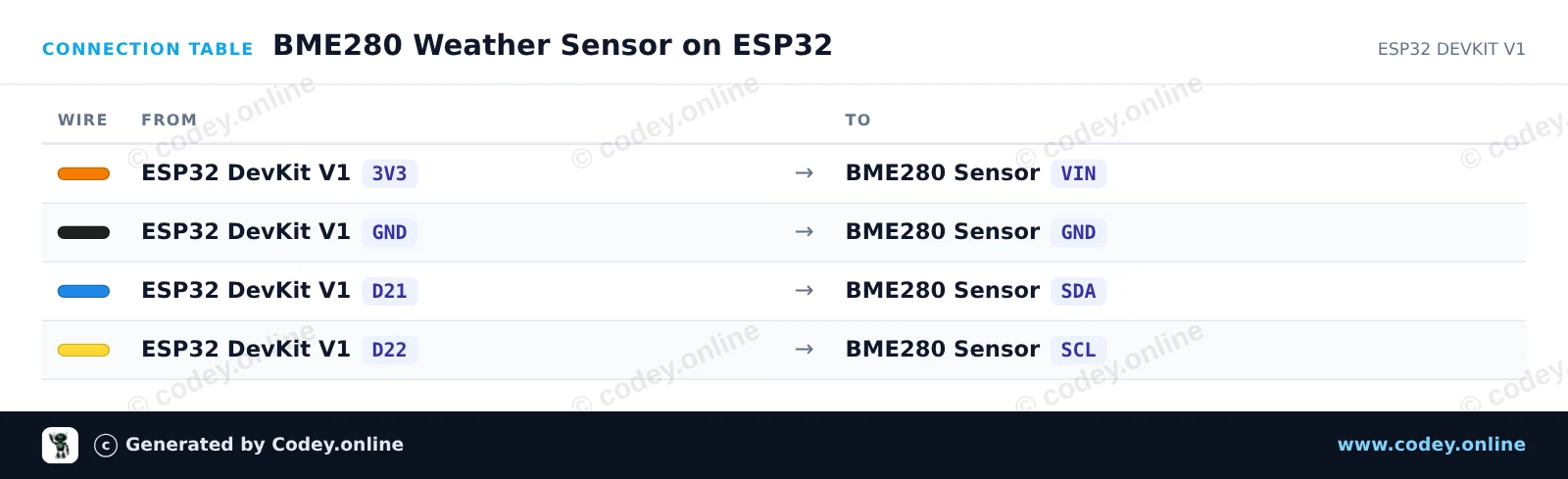

Tableau de câblage : Capteur 3-en-1 Température, Humidité et Pression atmosphérique | 5V | I2C | Bosch BME280 sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
BME280_Weather_Sensor_on_ESP32.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : BME280 Weather Sensor on ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Bosch BME280 5V 3-in-1 sensor Temperature Humidity and Air Pressure
 *  Libraries : Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>

Adafruit_BME280 bme;

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);

  Serial.println("BME280 Sensor Test");

  // Default I2C address is 0x76 or 0x77
  if (!bme.begin(0x76) && !bme.begin(0x77)) {
    Serial.println("Could not find a valid BME280 sensor, check wiring!");
    while (1) delay(10);
  }

  Serial.println("BME280 sensor initialized successfully.");
}

void loop() {
  float temperature = bme.readTemperature();
  float humidity = bme.readHumidity();
  float pressure = bme.readPressure() / 100.0F; // hPa

  Serial.print("Temperature: ");
  Serial.print(temperature, 1);
  Serial.print(" °C | Humidity: ");
  Serial.print(humidity, 1);
  Serial.print(" % | Pressure: ");
  Serial.print(pressure, 1);
  Serial.println(" hPa");

  delay(2000);
}

Bibliothèques nécessaires : Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Capteur 3-en-1 Température, Humidité et Pression atmosphérique | 5V | I2C | Bosch BME280

ATTENTION version 5V. Convient pour Arduino UNO, Arduino NANO, Arduino MEGA et autres cartes Arduino ou microcontrôleurs fonctionnant en 5V.

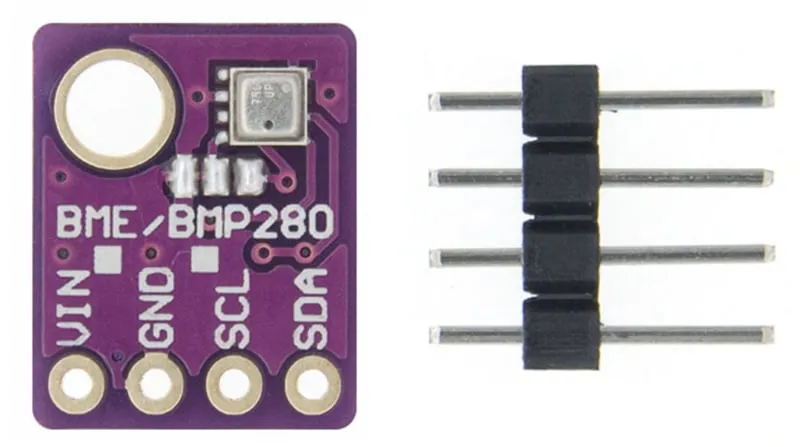

GY-BME280 est une carte breakout équipée d’un capteur Bosch Sensortec ME280 de température, d’humidité et de pression atmosphérique.

- Résistances de pull-up I2C
- Barrettes 4 broches 2,54 mm incluses

Caractéristiques du BME280
- Marque du capteur : Bosch
- Format du capteur 2,5 mm x 2,5 mm x 0,93 mm boîtier LGA avec capot métallique
- Interface numérique I2C (jusqu’à 3,4 MHz) et SPI (3 et 4 fils, jusqu’à 10 MHz)
- Tension d’alimentation : 5V
- Consommation 1,8 uA à 1 Hz pour l’humidité et la température, 2,8 uA à 1 Hz pour la pression et la température. 3,6 uA à 1 Hz pour l’humidité, la pression et la température et 0,1 uA en mode veille
- Plage du capteur de température -40 / +85 C,
- Plage d’humidité ; 0 - 100% d’humidité relative
- Plage de pression atmosphérique : 300- 1100 hPa
- I2C

  • interface I2C
  • prise en charge SPI
  • alimentation 5V
  • compatible Arduino

Pourquoi choisir ce produit ?

  • Trois mesures – Mesure la température, l'humidité et la pression atmosphérique.
  • Convient pour 5V – Pour les cartes Arduino et les microcontrôleurs en 5V.
  • Pull-ups inclus – Les résistances de pull-up I2C sont déjà présentes.
  • Header inclus – Comprend un header 4 broches de 2,54 mm.
Spécifications
Espacement des broches2,54 mm
Convient pourArduino UNO, Arduino NANO, Arduino MEGA et autres cartes Arduino 5V ou microcont
Plage de température-40 / +85 C
Tension d'alimentation5V
Consommation électrique1.8 uA @ 1Hz
Humidité maximale0 - 100% humidité relative
Format du capteur2.5mm x 2.5mm x 0.93mm
Fréquence I2Cjusqu'à 3.4 MHz
Fréquence SPIjusqu'à 10 MHz
Fil SPI3 et 4 fils
Pression atmosphérique300- 1100 hPa
Consommation en veille0.1 uA

Dans l'emballage

  • carte breakout GY-BME280
  • header 4 broches 2.54mm
