Kit de soudure DIY pour ceux qui veulent construire eux-mêmes une alimentation stabilisée réglable.
SKU: OT3504 Numéro d’article: NA632 EAN: 8720828223253 Emplacement: G09.02
Alternative
LM2596S Convertisseur abaisseur réglable 4-40 V -> 1,25-37 V avec affichage voltmètre intégré
€ 3,99
Voir cette alternative

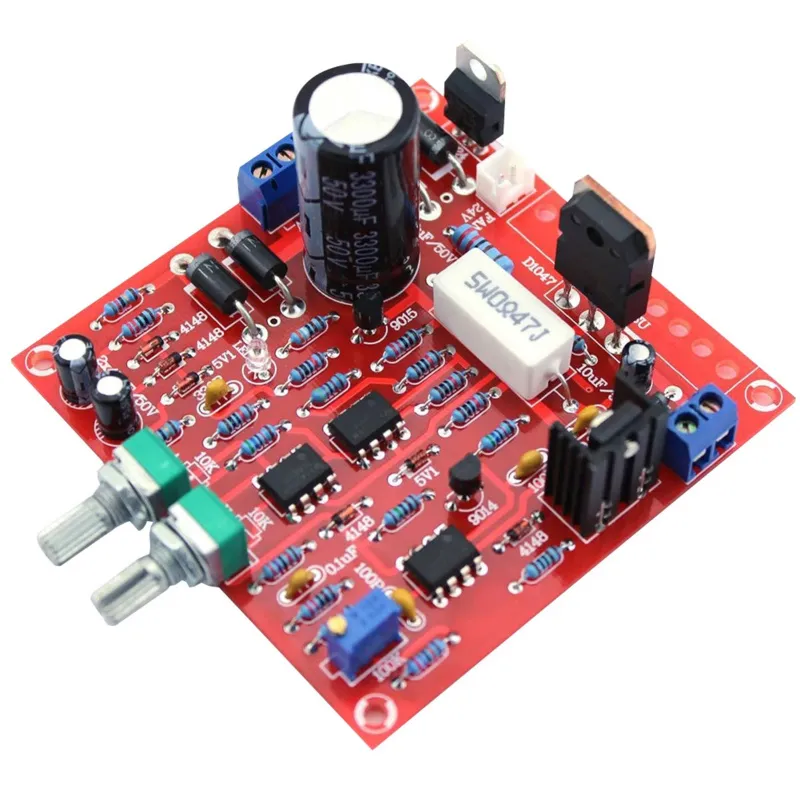

Ceci est un kit de soudure permettant d’assembler soi-même une alimentation stabilisée de haute qualité, avec une tension réglable en continu entre 0 V et 30 V.
Il comprend même un circuit de limitation de courant capable de régler efficacement le courant de sortie de 2 mA à 3 A.
Description :
La tension de sortie est réglable en continu de 0 à 30 V.
Comprend un circuit de limitation du courant de sortie, permettant un réglage continu du courant de sortie de 2 mA à 3 A.
Protection contre la limitation de courant, affichage LED, surcharge et court-circuit.
Facile à installer et à entretenir, très pratique.
Spécification :
Type : alimentation
Couleur : Comme sur la photo :
Matériau : PCB
Tension d’entrée : 24 V
Courant d’entrée : 3 A maximum
Tension de sortie : 0 à 30 V réglable en continu
Courant de sortie : 2 mA - 3 A réglable en continu
Ondulation de la tension de sortie : minimum 0,01 %
Taille : environ 84x84 mm
Contenu du paquet :
1 x kit DIY d’alimentation régulée DC
| Dimensions | 84 x 84 mm |
|---|---|
| Couleur | Comme sur la photo |
| Tension de sortie | 0 à 30 V |
| Matériau | PCB |
| Courant de sortie | 2 mA - 3 A |
| Courant d'entrée | 3 A maximum |
| Ondulation de la tension de sortie | 0,01% |
Mauvais kit, certaines pièces manquantes ou incorrectes, trop de pièces, pas de schéma de câblage. Ce n’est qu’après avoir terminé le deuxième circuit imprimé que cela a fonctionné.
fonctionne parfaitement, une résistance de 100k et quelques condensateurs en trop,
régulation très correcte.
ok, très bonne qualité
fonctionne à satisfaction,
avec une alimentation en courant alternatif de 25V, les 30V en courant continu ne sont pas atteignables et avec 30AC l’alimentation retombe immédiatement à 0 dc
livré avec des connecteurs à souder pour la carte, mais sans fiches/câbles adaptés
il me manque les écrous des potentiomètres
une résistance de 100k est fournie, sans emplacement sur la carte
quelques condensateurs supplémentaires sont inclus,
par ailleurs toutes les pièces sont fournies pour pouvoir terminer la carte
un manuel avec un peu plus d’explications serait le bienvenu, la vidéo sur le site ne correspond pas tout à fait et malheureusement elle n’est pas en néerlandais.
