Schéma de câblage et exemple de code

Voici comment connecter le Module relais 5 V pour Arduino à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Contrôler un relais 5V avec Arduino UNO

Ce projet montre comment contrôler un module relais 5V avec un Arduino UNO. Le sketch bascule le relais sur ON et OFF toutes les deux secondes tout en affichant l’état dans le Serial Monitor. Vous entendrez un clic audible du relais à chaque changement d’état.

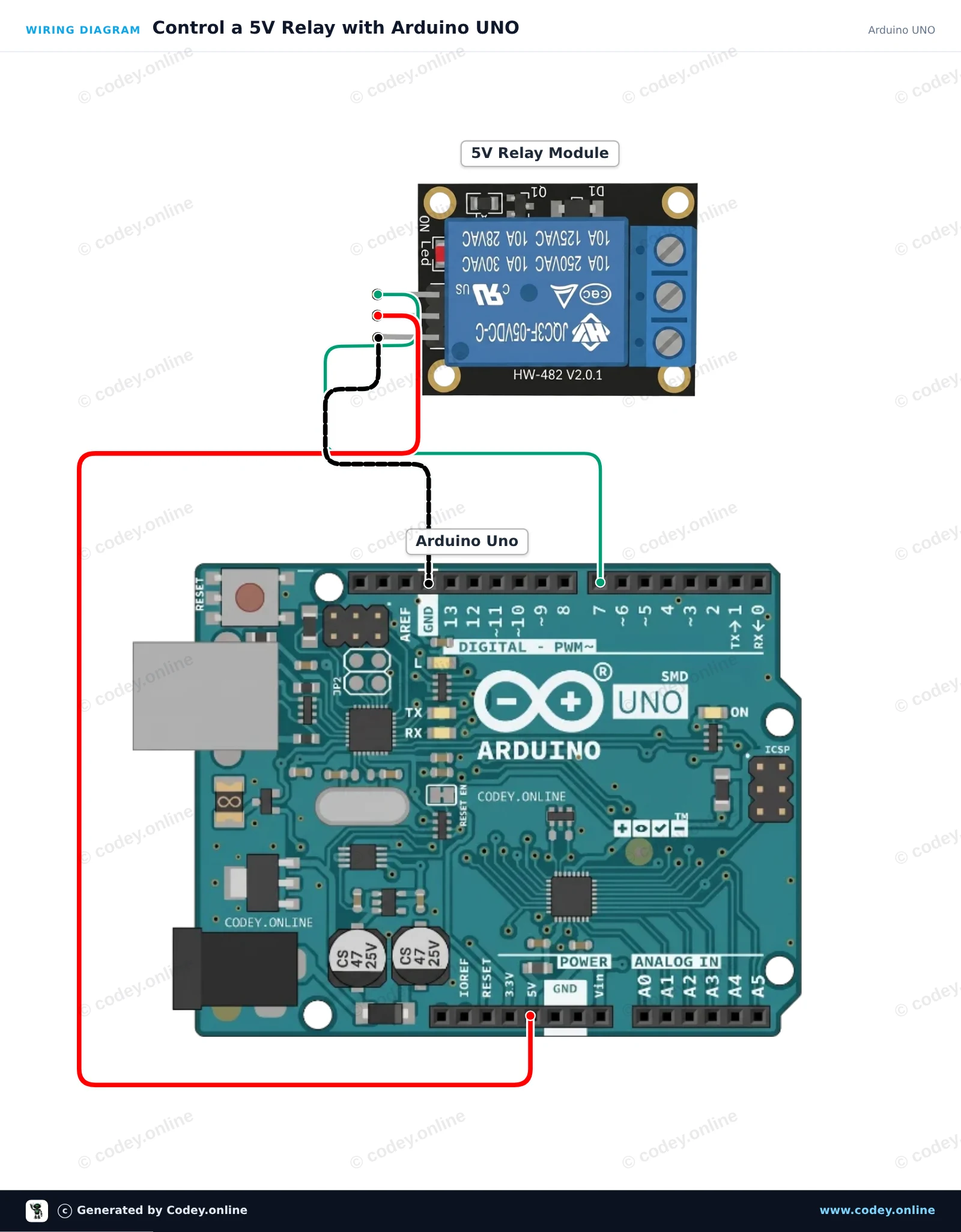

Schéma de câblage : Module relais 5 V pour Arduino sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

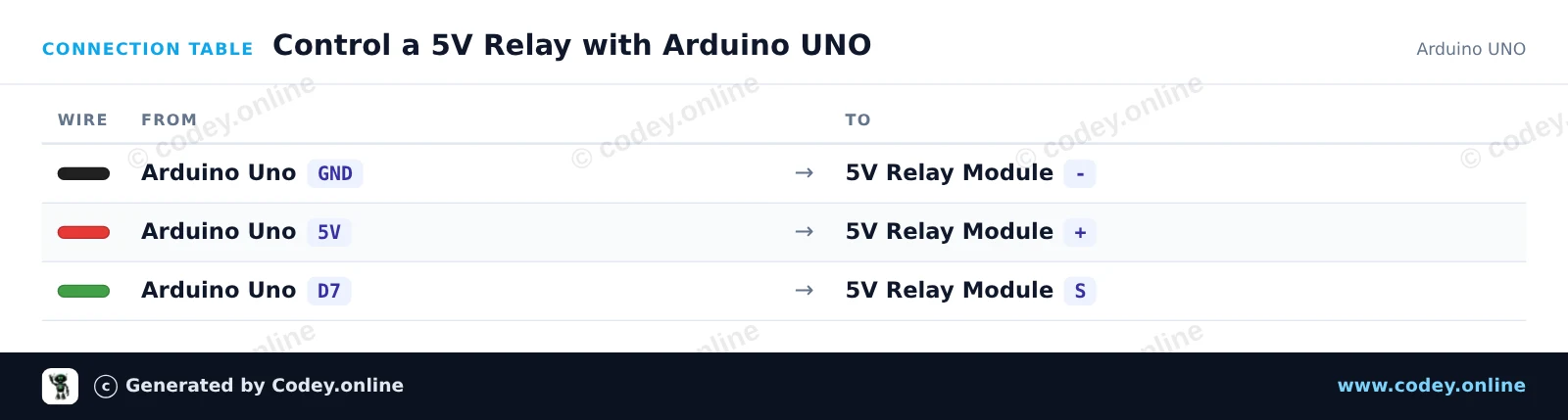

Tableau de câblage : Module relais 5 V pour Arduino sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
Control_a_5V_Relay_with_Arduino_UNO.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Control a 5V Relay with Arduino UNO
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Relay Module 5V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// 5V Relay Module Example
const int RELAY_PIN = 7;

void setup() {
  pinMode(RELAY_PIN, OUTPUT);
  Serial.begin(115200);
  Serial.println(F("Relay module demo started."));
}

void loop() {
  // Turn relay ON
  digitalWrite(RELAY_PIN, HIGH);
  Serial.println(F("Relay: ON"));
  delay(2000);

  // Turn relay OFF
  digitalWrite(RELAY_PIN, LOW);
  Serial.println(F("Relay: OFF"));
  delay(2000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Commande d’un relais 5V avec ESP32

Ce projet montre comment contrôler un module relais 5V à l’aide d’un ESP32. Le relais s’active et se désactive toutes les deux secondes tout en affichant son état dans le Serial Monitor. Le relais est alimenté directement depuis la broche VIN de l’ESP32 (5V via USB) et déclenché via GPIO 4.

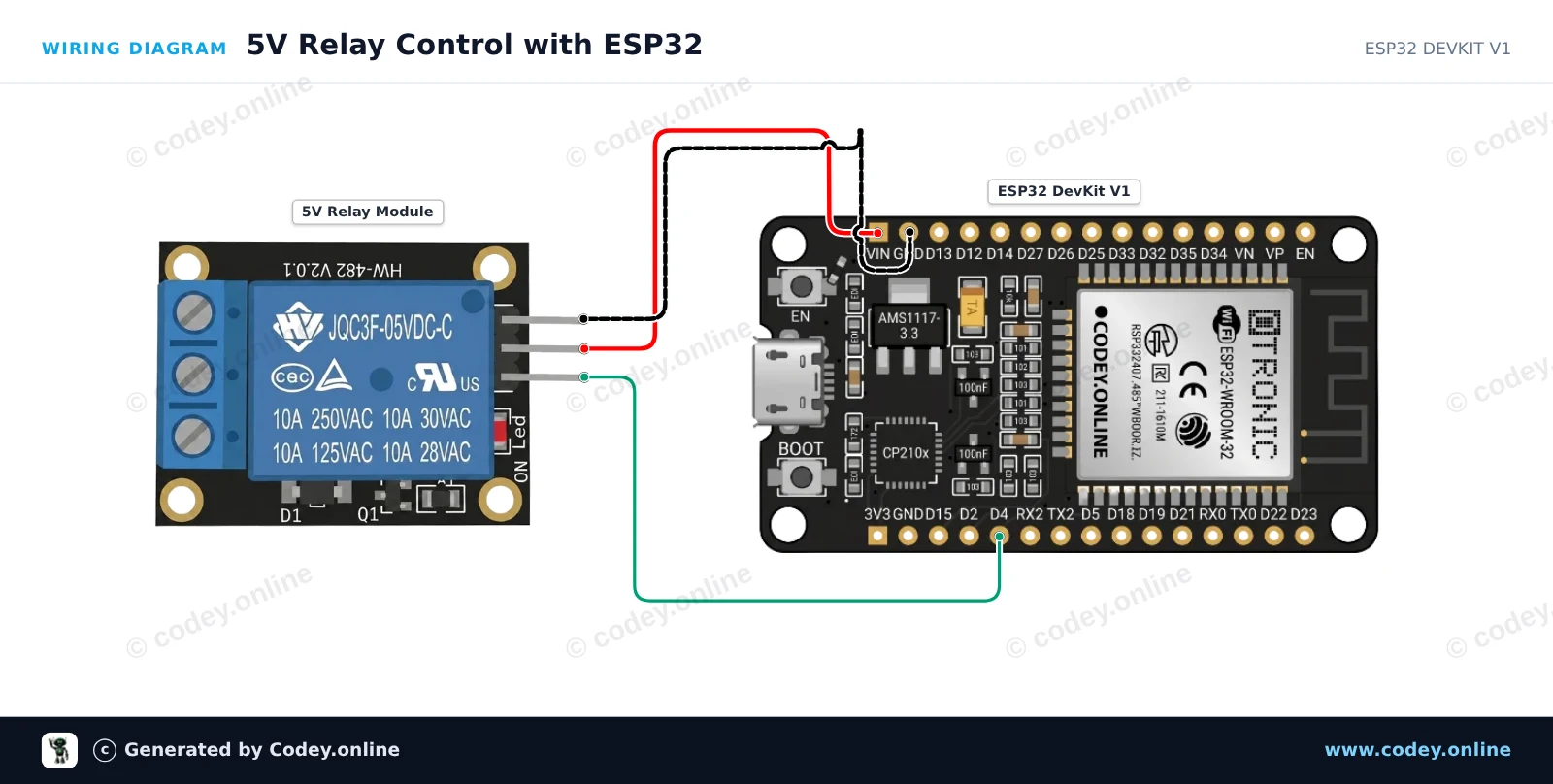

Schéma de câblage : Module relais 5 V pour Arduino sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

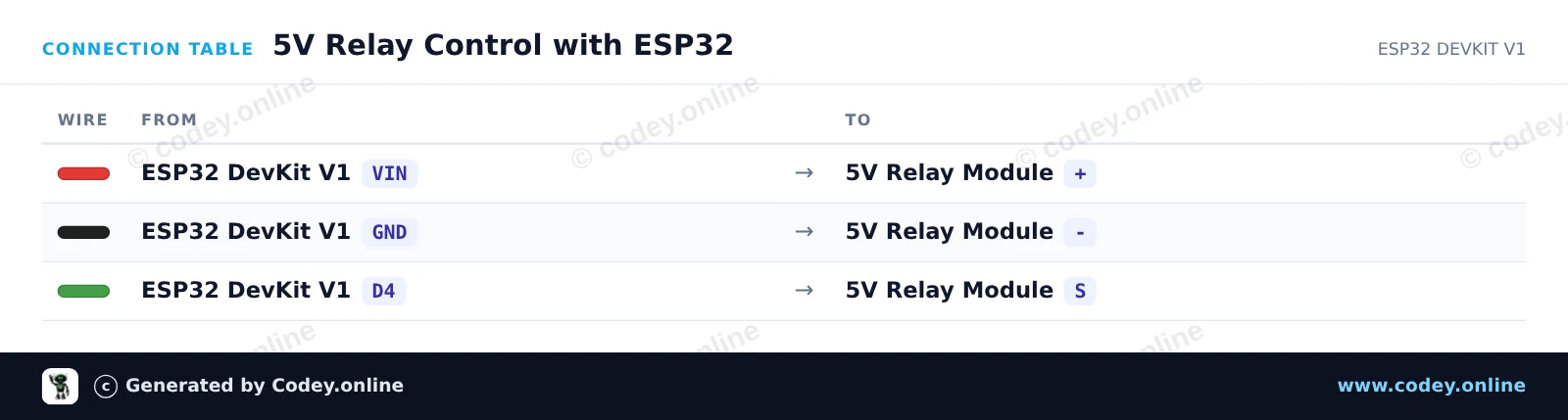

Tableau de câblage : Module relais 5 V pour Arduino sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
5V_Relay_Control_with_ESP32.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 5V Relay Control with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Relay Module 5V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// 5V Relay Control Example for ESP32
const int RELAY_PIN = 4;

void setup() {
  Serial.begin(115200);
  pinMode(RELAY_PIN, OUTPUT);
  digitalWrite(RELAY_PIN, LOW);
  Serial.println("Relay control initialized.");
}

void loop() {
  // Turn relay ON (Active HIGH for standard modules)
  Serial.println("Relay: ON");
  digitalWrite(RELAY_PIN, HIGH);
  delay(2000);

  // Turn relay OFF
  Serial.println("Relay: OFF");
  digitalWrite(RELAY_PIN, LOW);
  delay(2000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

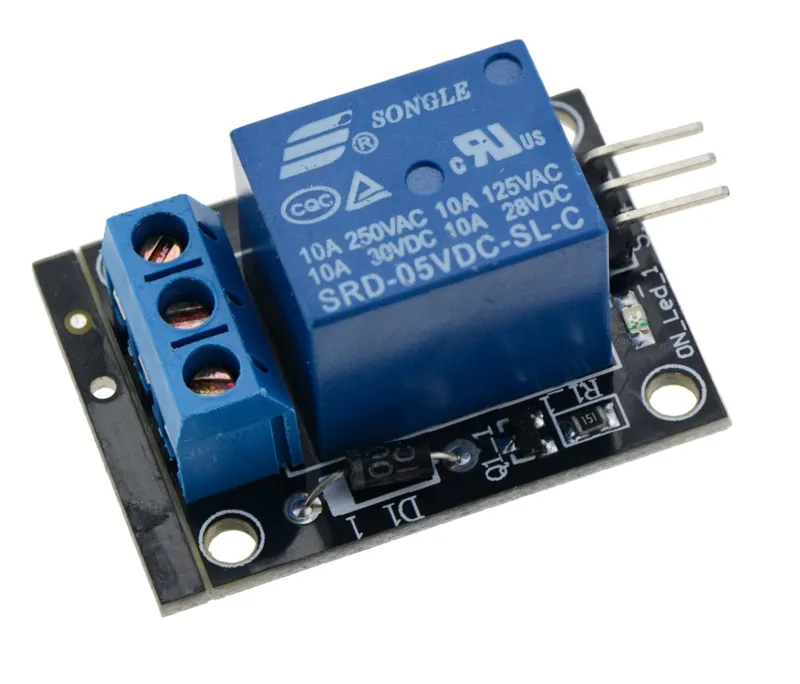

Module relais 5 V pour Arduino

  • Charge élevée possible : AC250V 10A / DC30V 10 A
  • Commande du relais 5v
  • 1 relais sur circuit imprimé
  • Convient pour Arduino / ESP32 / ESP8266
  • Facile à connecter avec des câbles DuPont

Termes de recherche : relais 5v, relais 5v, relay 5v, 5v relay, relais haut, relais high, relay high, relais bleu, relais bleu, relais 250v, relais 220v, relais pour arduino, relais arduino, relais breadboard

Dimensions
Longueur : 3,3cm
Largeur : 2,6cm
Hauteur : 1,7cm

  • 1 relais
  • Commande 5V
  • Câbles DuPont
  • 3,3 x 2,6 x 1,7 cm

Pourquoi choisir ce produit ?

  • Facile à connecter – Utilisable avec des câbles Dupont.
  • Pour plusieurs cartes – Convient pour Arduino, ESP32 et ESP8266.
  • 1 relais sur circuit imprimé – Module compact avec un relais.
  • Commande de relais 5V – Piloté en 5V.
  • Charge élevée – Convient pour AC250V 10A et DC30V 10A.
Spécifications
Largeur2,6 cm
Convient pourArduino / ESP32 / ESP8266
Longueur3,3 cm
Type1 relais
Hauteur1,7 cm
Charge élevée possibleAC250V 10A / DC30V 10 A
Commande5 V
