Schéma de câblage et exemple de code

Voici comment connecter le Capteur 3-en-1 Température, Humidité et Pression atmosphérique | 3,3 V | I2C et SPI | Bosch BME280 à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Démo du capteur de température, d'humidité et de pression BME280

Ce projet lit la température ambiante, l'humidité relative et la pression atmosphérique à l'aide d'un capteur BME280 3.3V connecté à un Arduino Uno. Un convertisseur de niveau logique bidirectionnel à 4 canaux abaisse en toute sécurité les signaux I2C 5V à 3.3V. Les mesures du capteur sont envoyées vers le Serial Monitor toutes les deux secondes.

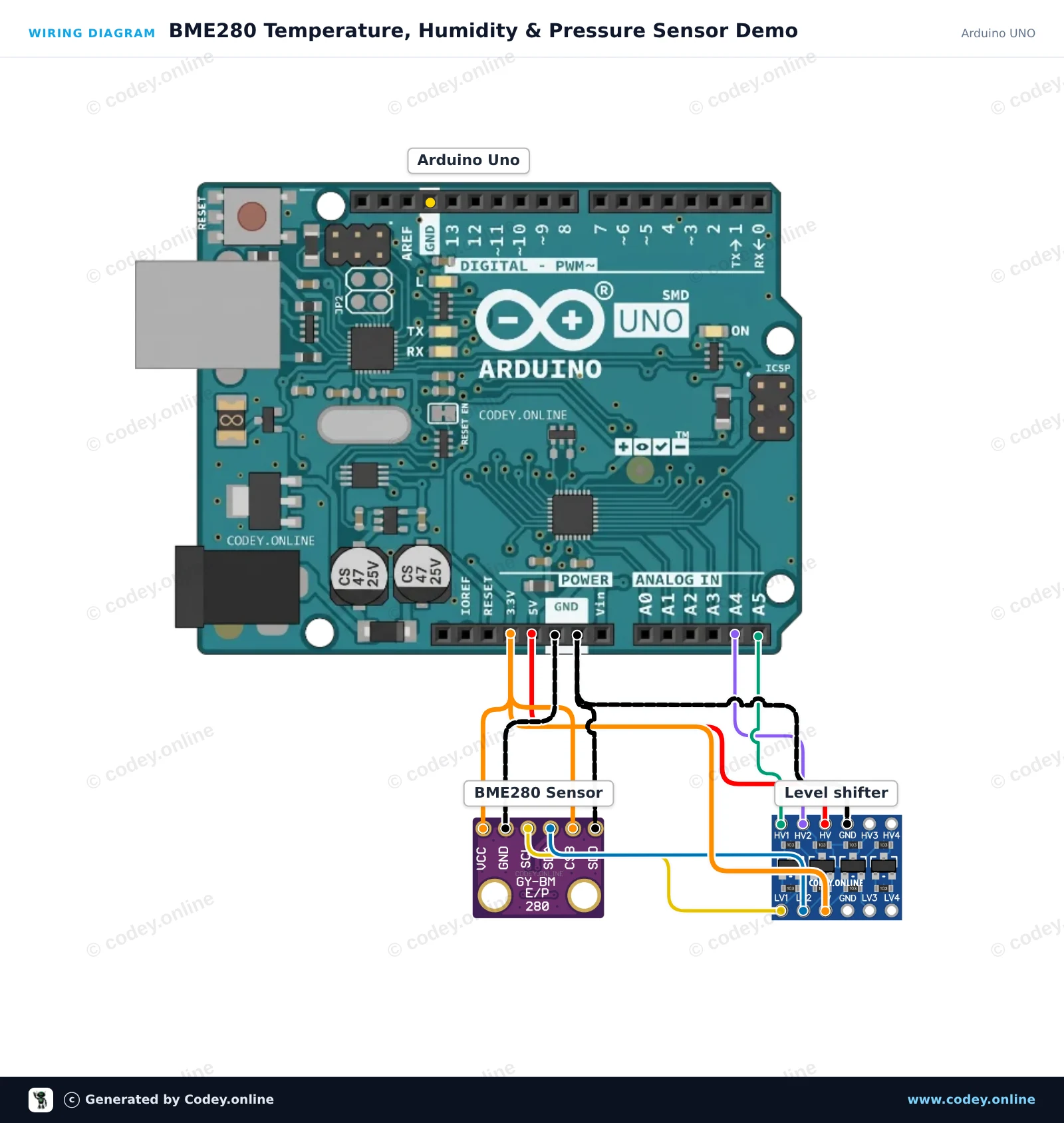

Schéma de câblage : Capteur 3-en-1 Température, Humidité et Pression atmosphérique | 3,3 V | I2C et SPI | Bosch BME280 sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

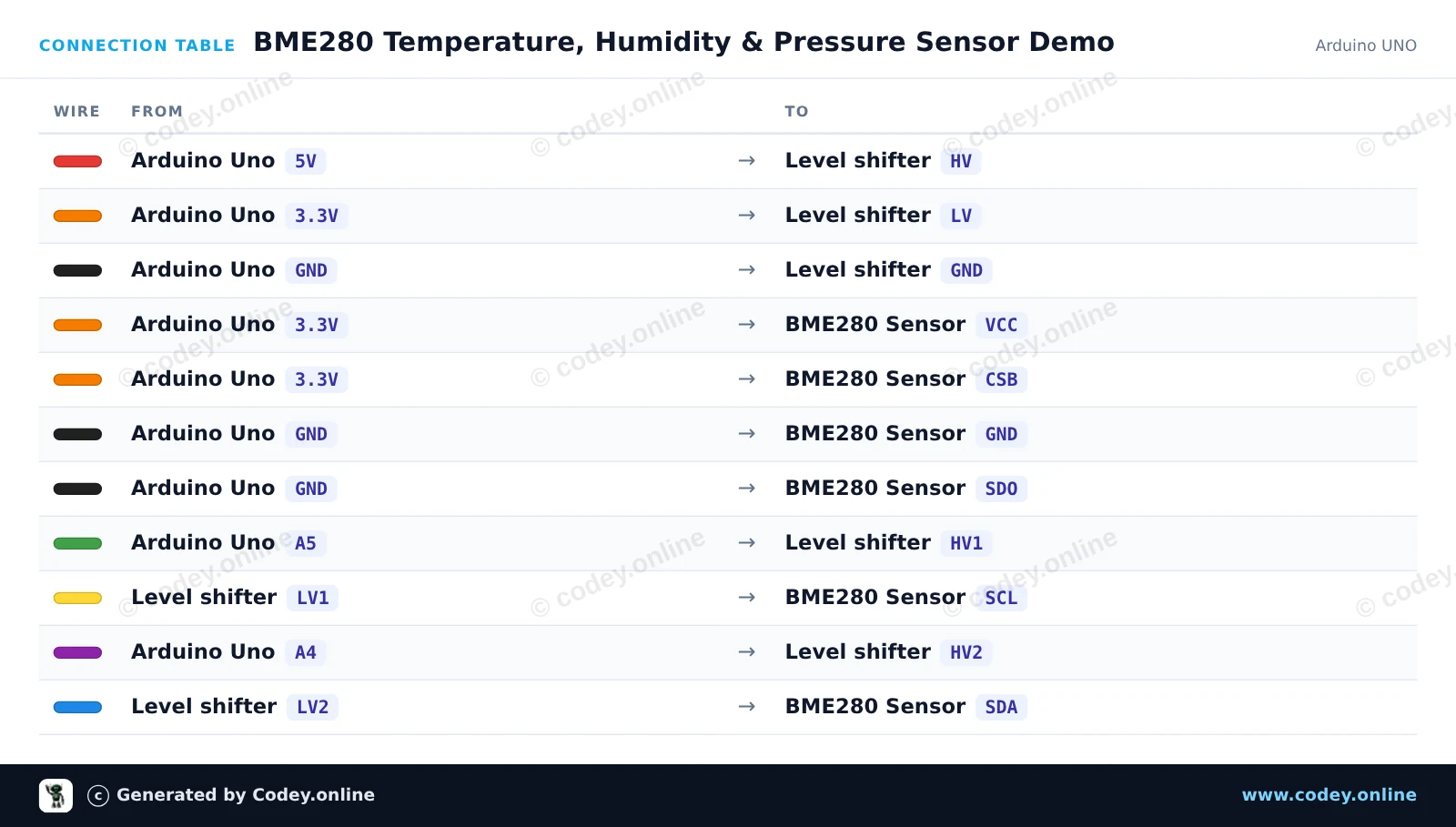

Tableau de câblage : Capteur 3-en-1 Température, Humidité et Pression atmosphérique | 3,3 V | I2C et SPI | Bosch BME280 sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
BME280_Temperature_Humidity_Pressure_Sen.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : BME280 Temperature, Humidity & Pressure Sensor Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Bosch BME280 3.3v 3-in-1 sensor Temperature Humidity and Air Pressure
 *  Libraries : Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>

Adafruit_BME280 bme;

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);

  Serial.println(F("Initializing BME280 sensor..."));

  // SDO tied to GND sets address to 0x76
  if (!bme.begin(0x76, &Wire)) {
    Serial.println(F("Could not find BME280 sensor. Check wiring!"));
    while (1) delay(100);
  }

  Serial.println(F("BME280 sensor ready!"));
}

void loop() {
  float temperature = bme.readTemperature();
  float humidity = bme.readHumidity();
  float pressure = bme.readPressure() / 100.0F; // Convert Pa to hPa

  Serial.print(F("Temperature: "));
  Serial.print(temperature, 1);
  Serial.print(F(" °C | Humidity: "));
  Serial.print(humidity, 1);
  Serial.print(F(" % | Pressure: "));
  Serial.print(pressure, 1);
  Serial.println(F(" hPa"));

  delay(2000);
}

Bibliothèques nécessaires : Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Moniteur de capteur météo BME280 pour ESP32

Ce projet lit la température ambiante, l'humidité relative et la pression barométrique du capteur Bosch BME280 via l'interface I2C. Connectez le capteur 3.3V directement à l'alimentation de l'ESP32 et aux broches I2C par défaut (GPIO 21 et 22). Ouvrez le Moniteur Série à 115200 baud pour afficher des mesures environnementales en temps réel mises à jour toutes les deux secondes.

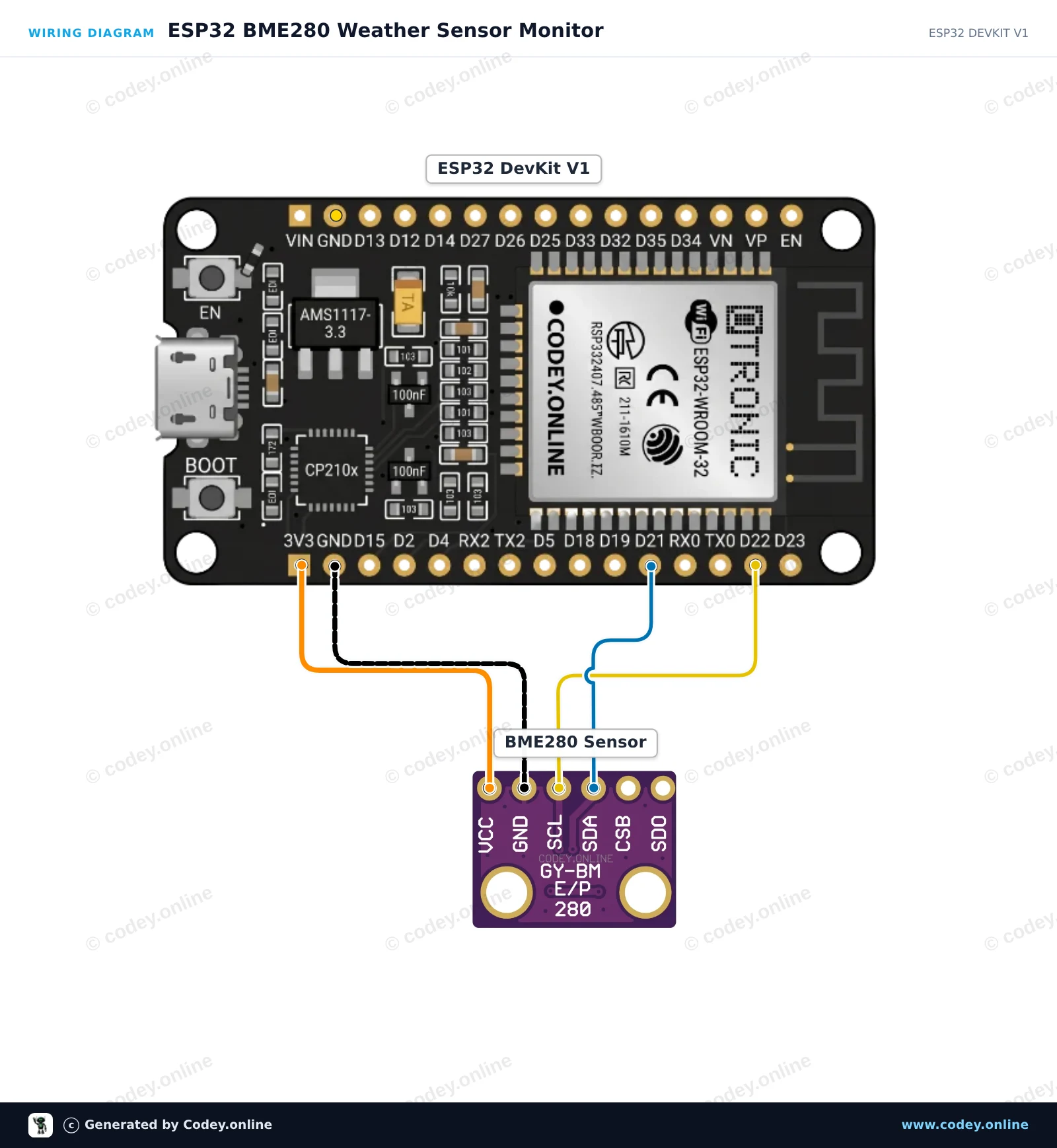

Schéma de câblage : Capteur 3-en-1 Température, Humidité et Pression atmosphérique | 3,3 V | I2C et SPI | Bosch BME280 sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

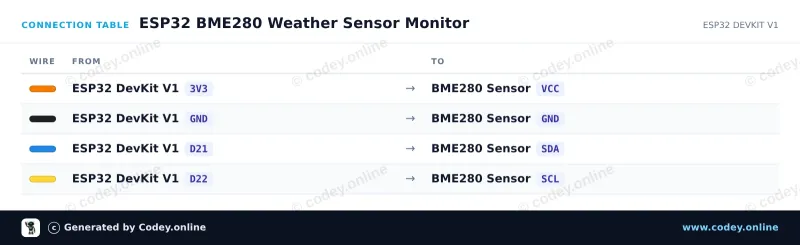

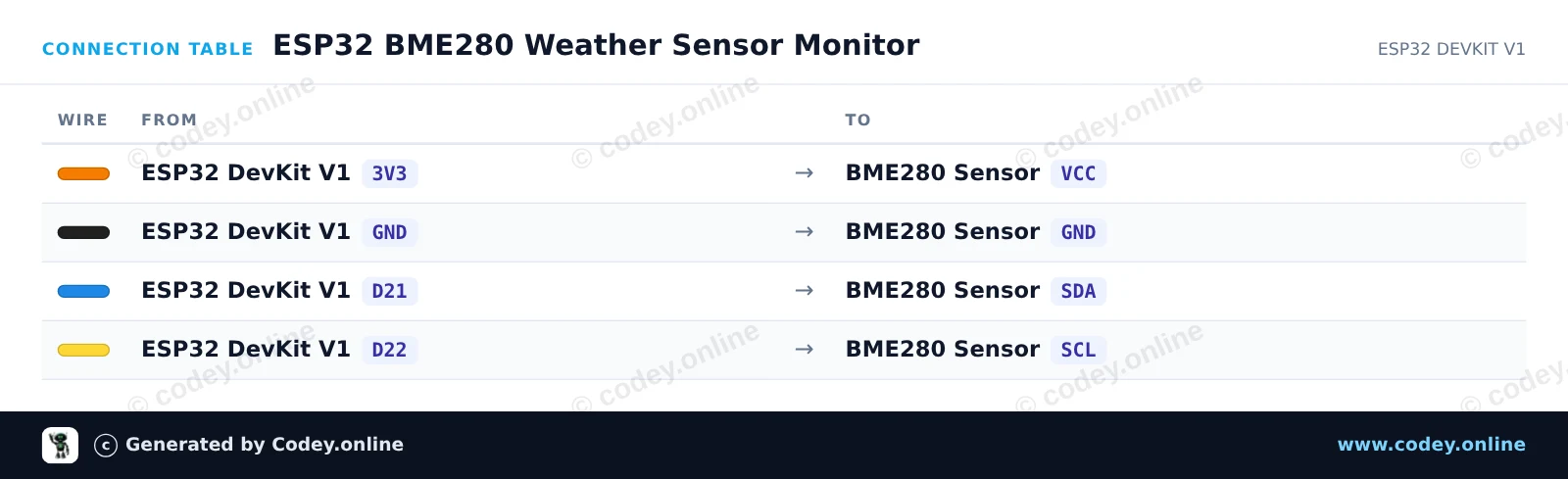

Tableau de câblage : Capteur 3-en-1 Température, Humidité et Pression atmosphérique | 3,3 V | I2C et SPI | Bosch BME280 sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
ESP32_BME280_Weather_Sensor_Monitor.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 BME280 Weather Sensor Monitor
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Bosch BME280 3.3v 3-in-1 sensor Temperature Humidity and Air Pressure
 *  Libraries : Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>

Adafruit_BME280 bme;

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);

  Serial.println("Initializing BME280 sensor...");

  // Default I2C address is usually 0x76 or 0x77
  if (!bme.begin(0x76) && !bme.begin(0x77)) {
    Serial.println("Could not find a valid BME280 sensor! Check wiring.");
    while (1) delay(100);
  }

  Serial.println("BME280 initialized successfully.");
}

void loop() {
  float temperature = bme.readTemperature();
  float humidity = bme.readHumidity();
  float pressure = bme.readPressure() / 100.0F; // Convert Pa to hPa

  Serial.print("Temperature: ");
  Serial.print(temperature);
  Serial.println(" °C");

  Serial.print("Humidity:    ");
  Serial.print(humidity);
  Serial.println(" %");

  Serial.print("Pressure:    ");
  Serial.print(pressure);
  Serial.println(" hPa");

  Serial.println("------------------------");
  delay(2000);
}

Bibliothèques nécessaires : Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Capteur 3-en-1 Température, Humidité et Pression atmosphérique | 3,3 V | I2C et SPI | Bosch BME280

ATTENTION version 3,3 V. Convient pour ESP8266, ESP32, Wemos D1 etc.

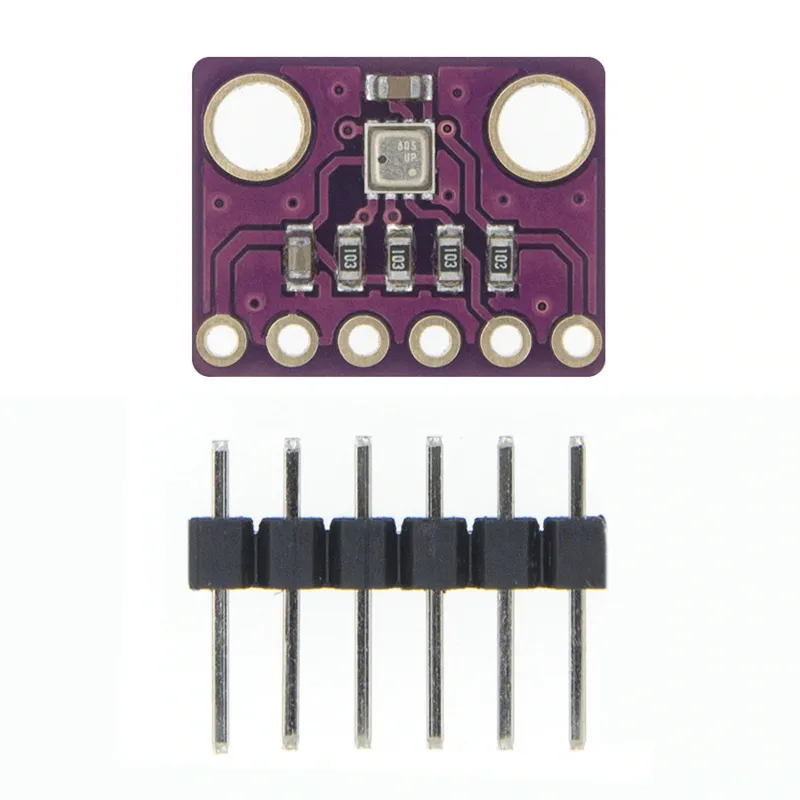

GY-BME280 est une carte breakout avec un capteur Bosch Sensortec ME280 de température, d’humidité et de pression atmosphérique.
La carte dispose d’une adresse I2C sélectionnable (pont de soudure GS2)
- Résistances de pull-up I2C
- Barrettes de broches 7 pins 2,54 mm incluses
- deux trous de montage de 3,5 mm.

Caractéristiques du BME280
- Marque du capteur : Bosch
- Format du capteur 2,5 mm x 2,5 mm x 0,93 mm boîtier LGA avec couvercle métallique
- Interface numérique I2C (jusqu’à 3,4 MHz) et SPI (3 et 4 fils, jusqu’à 10 MHz)
- Tension d’alimentation : 3 V à 3,6 V
- Consommation 1,8 uA @ 1 Hz humidité et température, 2,8 uA @ 1 Hz pression et température. 3,6 uA @ 1 Hz humidité, pression et température et 0,1 uA en mode veille
- Plage du capteur de température -40 / +85 C,
- Plage d’humidité ; 0 - 100% d’humidité relative
- Plage de pression atmosphérique : 300- 1100 hPa
- I2C et SPI

Dimensions
Longueur : 1,47 cm
Largeur : 1,14 cm
Hauteur : 0,23 cm

  • Capteur 3-en-1
  • Version 3.3V
  • I2C et SPI
  • 2 trous de montage

Pourquoi choisir ce produit ?

  • Mesure trois valeurs – Température, humidité de l'air et pression atmosphérique dans un seul capteur.
  • Convient aux cartes ESP – Pour ESP8266, ESP32 et Wemos D1.
  • I2C et SPI – Fonctionne avec les deux interfaces numériques.
  • Adresse I2C sélectionnable – Adresse réglable via le pont de soudure GS2.
  • Avec pull-ups – Équipé de résistances de pull-up I2C.
Spécifications
Dimensions1,47cm x 1,14cm x 0,23cm
Espacement des broches2,54 mm
InterfaceI2C
Convient pourESP8266, ESP32, Wemos D1
Plage de température-40 / +85 C
Tension d'alimentation3V à 3.6 V
Trous de montage3.5mm
Humidité maximale0 - 100% rel.
Format du capteur2.5mm x 2.5mm x 0.93mm
Pression atmosphérique300- 1100 hPa

Dans l'emballage

  • Carte breakout avec Bosch BME280
  • Barrette de 7 broches 2.54mm
