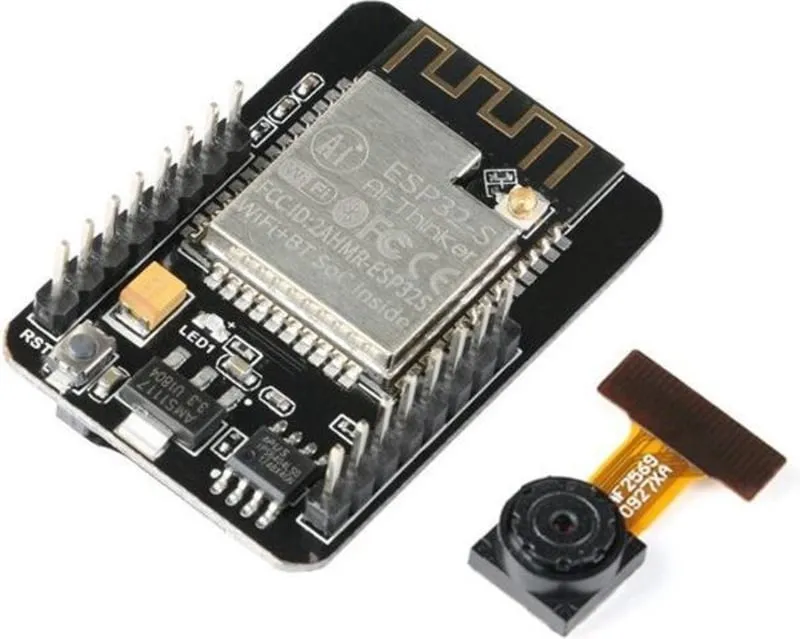

Carte de développement ESP32-CAM avec caméra et emplacement micro SD pour ceux qui réalisent des projets WiFi et Bluetooth.
SKU: OT103-B53 Numéro d’article: NA570 EAN: 6442424726649 Emplacement: AD06.01
Alternative
Carte ESP32 WROOM 4 Mo Devkit V1 avec WiFi, Bluetooth et processeur Dual Core
€ 8,99
Voir cette alternative
Un ESP32 complet avec un module caméra et un emplacement pour carte Micro SD.
Le module caméra OV5640 contient un capteur d'image CMOS UXGA 1/4 pouce (1632 x 1232 pixels). Il est très compact et possède une faible tension de fonctionnement de 1,7 à 3,3 V.
Caractéristiques :
ATTENTION, ce module ne dispose pas d'une connexion USB. Un module USB série séparé (FT232RL) est nécessaire pour pouvoir le programmer.
Installer l'ESP32-CAM dans l'Arduino IDE
Par défaut, le logiciel Arduino IDE ne connaît pas la carte ESP32. Pour pouvoir programmer l'ESP32-CAM dans l'Arduino IDE, celle-ci doit d'abord être installée dans l'Arduino IDE. Suivez les étapes suivantes :
C'est tout, vous pouvez maintenant commencer à utiliser l'ESP32-CAM.

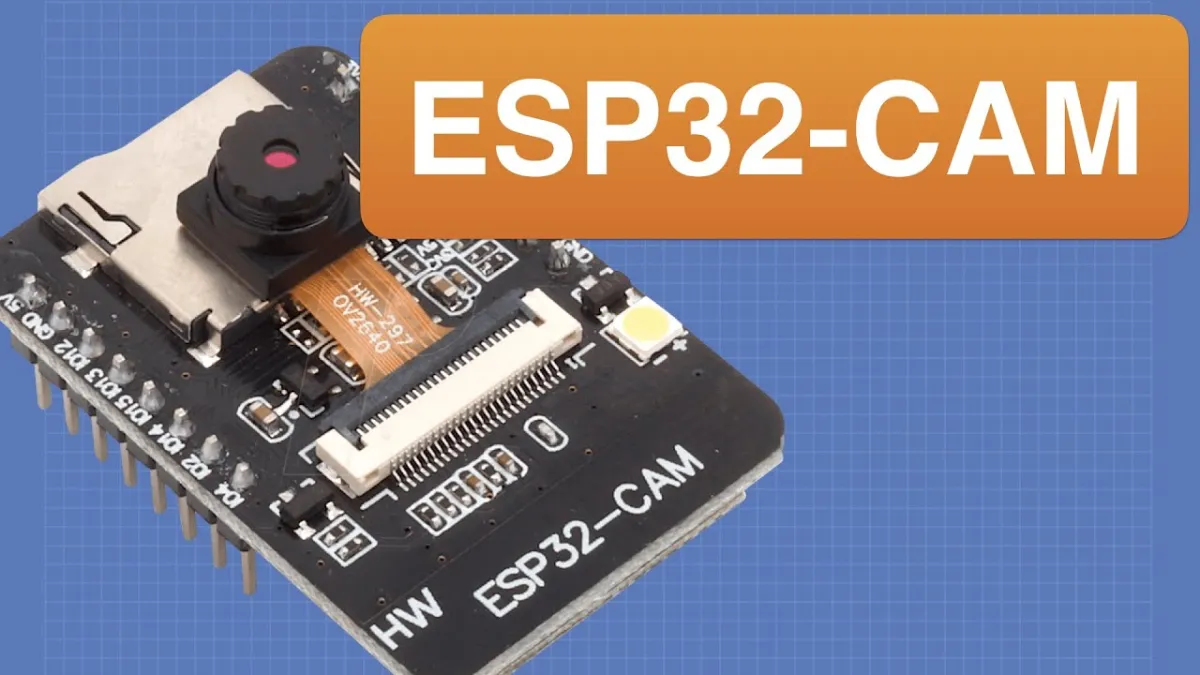

Regardez aussi la vidéo Youtube que nous avons ajoutée avec les explications étape par étape en anglais.
Connecter le FT232RL à l'ESP32-CAM
Pour connecter le FT232RL à l'ESP32-CAM, vous pouvez utiliser le schéma suivant :
Important : GPIO 0 doit être relié à GND afin que le code puisse être téléversé.
| ESP32-CAM | FT232RL |
|---|---|
| GND | GND |
| 5V | VCC (5V) |
| U0R | TX |
| U0T | RX |
| GPIO 0 | GND |
| PSRAM | 4 M |
|---|---|
| SRAM | 520 KB |
| Fréquence d'horloge | 240 MHz |
| Résolution | 1632 x 1232 pixels |
| Interface | UART/SPI/I2C/PWM/ADC/DAC |
| Tension de fonctionnement | 1.7 à 3.3V |
| Connectivité | WiFi 802.11b/g/n, Bluetooth/BLE |
Fonctionne du premier coup. Avec le MB en dessous, l’antenne WiFi performe moins bien. Conseil : utilisez une antenne externe.
Je l'utilise comme webcam. Via WiFi sur mon réseau, je peux alors voir au travail ce que les animaux domestiques sont en train de faire quand je ne suis pas à la maison. Récemment, le chien a jugé nécessaire de renverser l'urne de tante Mies et le chat a pensé que le contenu était une nouvelle sorte de litière pour chat.
Très facile et rapide à mettre en service avec ESP Home Builder dans Home Assistant. N’oubliez pas le MB correspondant
fonctionne très bien
Dommage qu’il n’y ait pas de connexion USB de série. Il faut acheter une petite carte séparée pour cela.
Cam sympa pour expérimenter et programmer.
