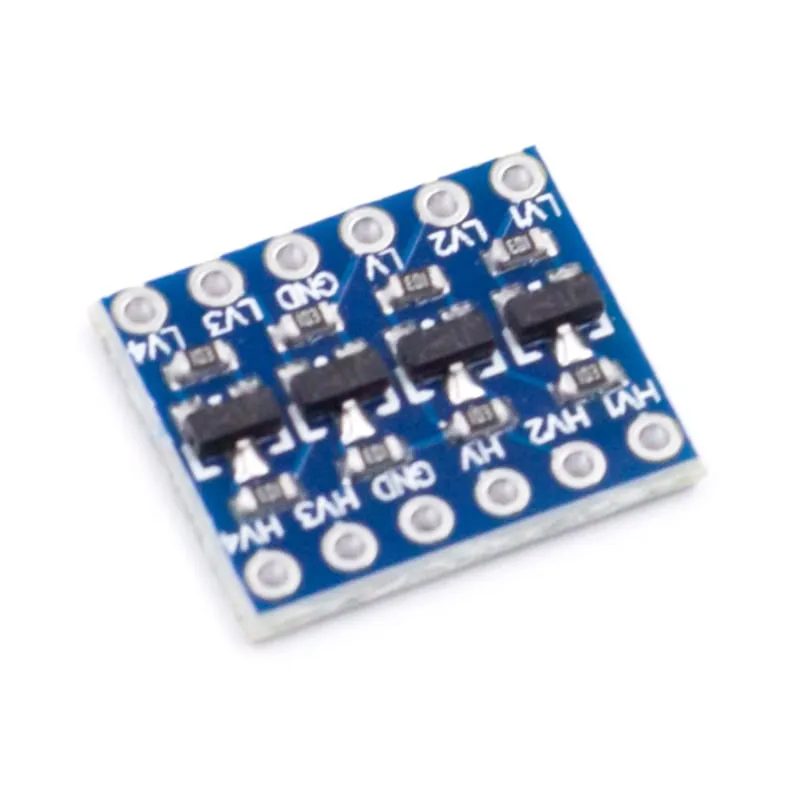

convertisseur de niveau de tension logique à 4 canaux

Ce module peut effectuer une conversion de tension bidirectionnelle pour 4 canaux entre des signaux numériques de 1,8 V, 2,8 V, 3,3 V et 5 V, tels que les données série, I2C et ISP (<2Mhz). Pour chaque canal, un MOSFET N-channel est utilisé dans la configuration suivante :

Quiconque connecte un circuit propre au lieu d’un microcontrôleur doit se rappeler qu’à l’entrée, une connexion à la masse est nécessaire entre les impulsions pour représenter un 0 logique et obtenir une sortie LOW. Si rien n’est connecté aux broches, tout reste à l’état HIGH via les résistances de pull-up de 10K.

Livré avec des headers séparés

Dimensions
Longueur : 1,5 cm
Largeur : 1,2 cm
Hauteur : 0,2 cm
