Schéma de câblage et exemple de code

Voici comment connecter le Module convertisseur de tension vers PWM 0-10 V à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Démo de convertisseur de tension PWM vers 0-10V

Ce circuit génère un signal PWM variable sur la broche 9, que le module convertisseur transforme en une tension de sortie analogique DC proportionnelle (0-10V). Ouvrez le Serial Monitor pour observer le rapport cyclique PWM actuel tandis qu’il monte et descend en douceur. Mesurez la borne VOUT avec un multimètre pour vérifier la variation de la tension analogique.

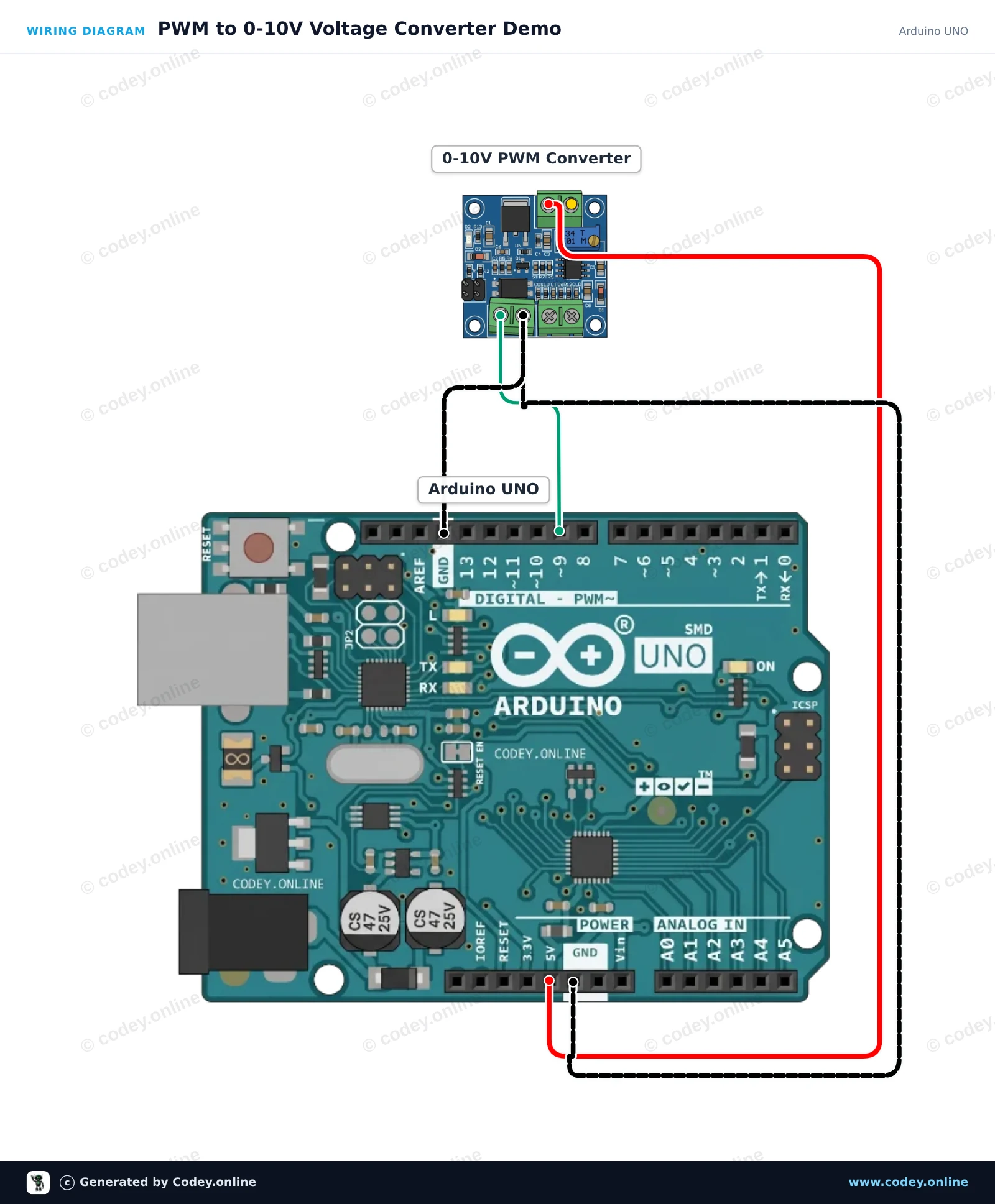

Schéma de câblage : Module convertisseur de tension vers PWM 0-10 V sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

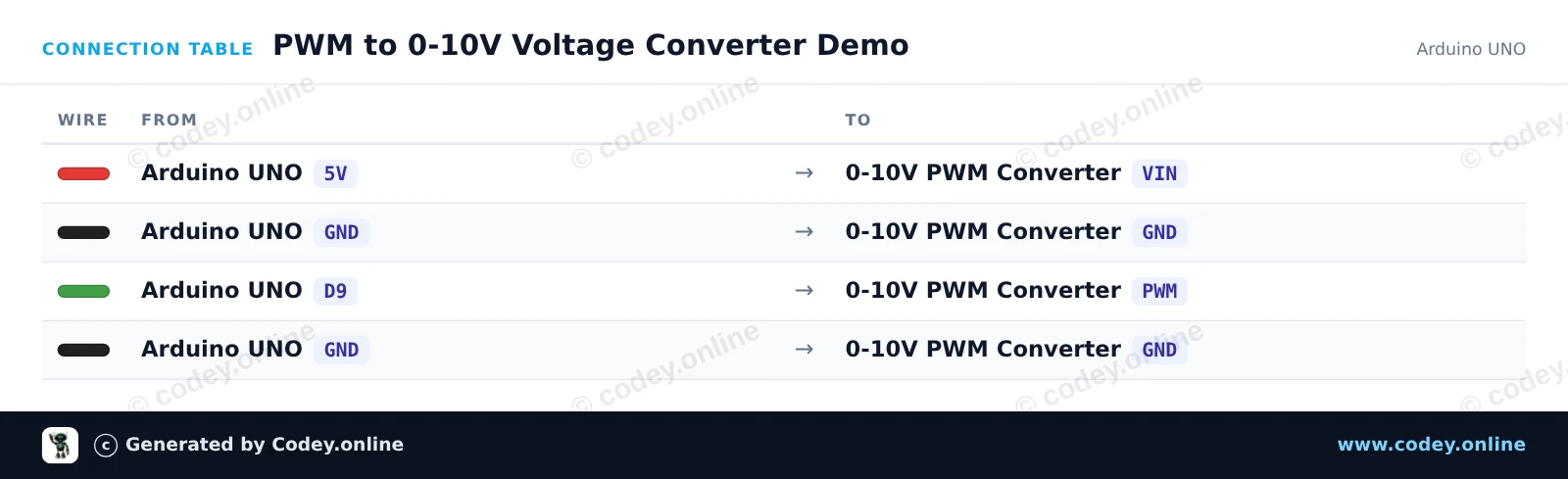

Tableau de câblage : Module convertisseur de tension vers PWM 0-10 V sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
PWM_to_0_10V_Voltage_Converter_Demo.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : PWM to 0-10V Voltage Converter Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : PWM naar Voltage converter module 0-10V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// PWM to 0-10V Voltage Converter Module Demo
// Sweeps PWM duty cycle on pin 9 from 0% to 100% and back

const int pwmPin = 9;

void setup() {
  pinMode(pwmPin, OUTPUT);
  Serial.begin(115200);
  Serial.println(F("PWM to 0-10V Converter Demo Initialized"));
}

void loop() {
  // Ramp up
  for (int duty = 0; duty <= 255; duty += 5) {
    analogWrite(pwmPin, duty);
    Serial.print(F("PWM Duty: "));
    Serial.print(duty);
    Serial.print(F("/255 ("));
    Serial.print((duty * 100) / 255);
    Serial.println(F("%)"));
    delay(50);
  }

  delay(500);

  // Ramp down
  for (int duty = 255; duty >= 0; duty -= 5) {
    analogWrite(pwmPin, duty);
    Serial.print(F("PWM Duty: "));
    Serial.print(duty);
    Serial.print(F("/255 ("));
    Serial.print((duty * 100) / 255);
    Serial.println(F("%)"));
    delay(50);
  }

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Démo du convertisseur de tension PWM 0-10V pour ESP32

Ce projet montre comment générer une tension de commande analogique de 0-10V avec un ESP32 et un module convertisseur PWM-vers-tension. L'ESP32 envoie un signal PWM de 0-100% depuis GPIO 4 vers le module, qui le convertit en une sortie DC proportionnelle de 0-10V, adaptée aux PLC, VFD et variateurs d’intensité. Une alimentation externe 12V alimente le module convertisseur.

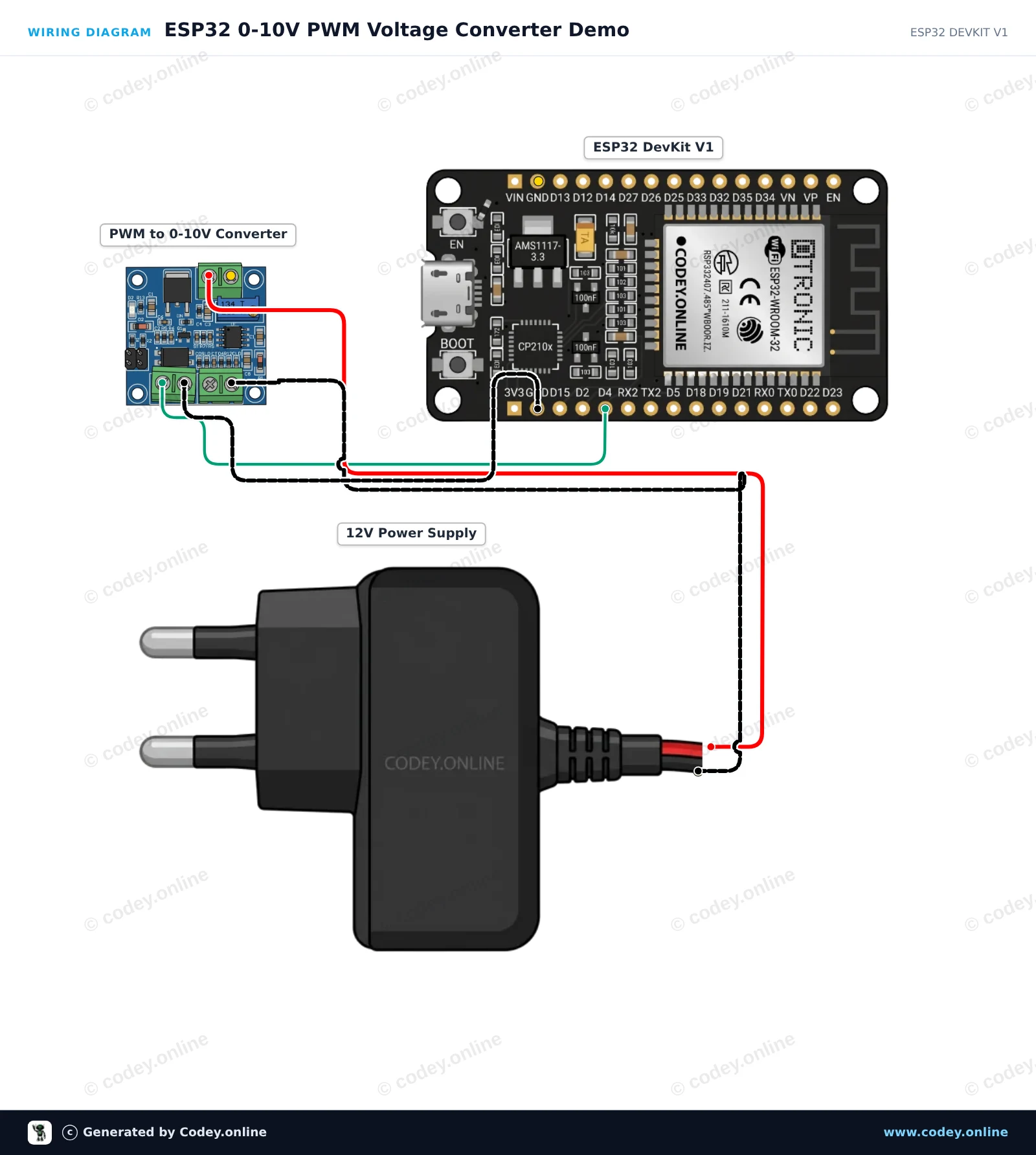

Schéma de câblage : Module convertisseur de tension vers PWM 0-10 V sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

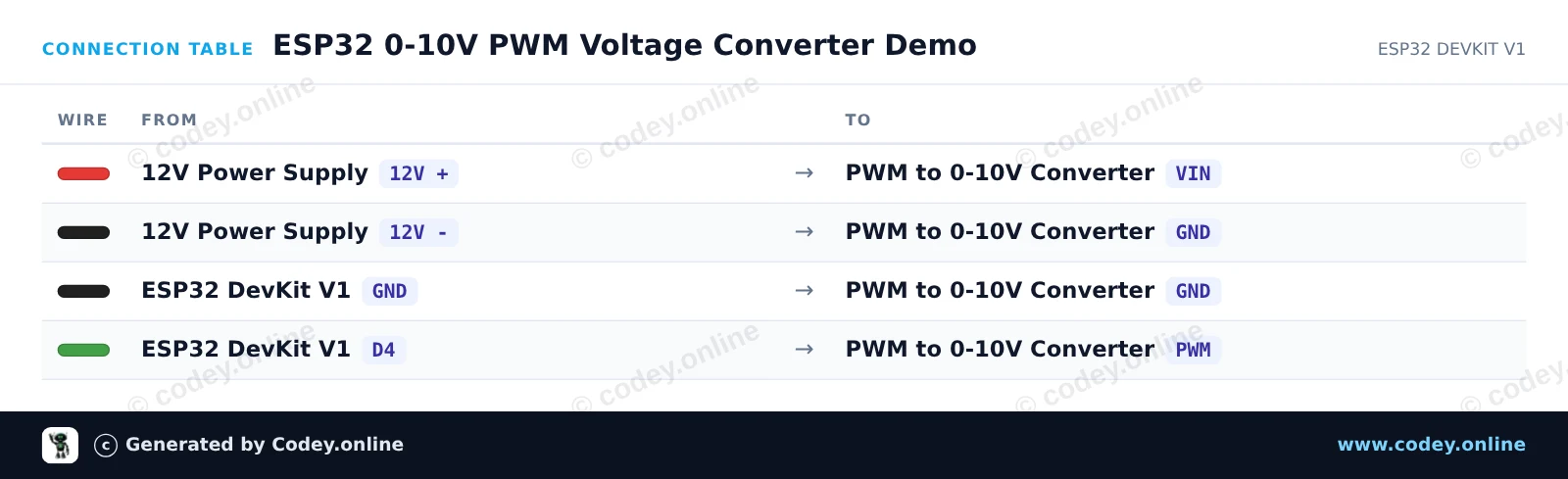

Tableau de câblage : Module convertisseur de tension vers PWM 0-10 V sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
ESP32_0_10V_PWM_Voltage_Converter_Demo.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 0-10V PWM Voltage Converter Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : PWM naar Voltage converter module 0-10V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

/*
 * PWM to 0-10V Voltage Converter Demo
 * Board: ESP32 DevKit V1
 *
 * Ramps output voltage from 0V to 10V and back down.
 */

const int PWM_PIN = 4; // GPIO 4 connected to PWM input

void setup() {
  Serial.begin(115200);
  pinMode(PWM_PIN, OUTPUT);
  Serial.println("PWM to 0-10V Converter Demo Started");
}

void loop() {
  // Ramp up from 0V to 10V
  for (int duty = 0; duty <= 255; duty += 5) {
    analogWrite(PWM_PIN, duty);
    float expectedVoltage = (duty / 255.0) * 10.0;

    Serial.print("Duty: ");
    Serial.print(duty);
    Serial.print("/255 | Output Voltage: ~");
    Serial.print(expectedVoltage, 2);
    Serial.println(" V");

    delay(50);
  }

  delay(500);

  // Ramp down from 10V to 0V
  for (int duty = 255; duty >= 0; duty -= 5) {
    analogWrite(PWM_PIN, duty);
    float expectedVoltage = (duty / 255.0) * 10.0;

    Serial.print("Duty: ");
    Serial.print(duty);
    Serial.print("/255 | Output Voltage: ~");
    Serial.print(expectedVoltage, 2);
    Serial.println(" V");

    delay(50);
  }

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

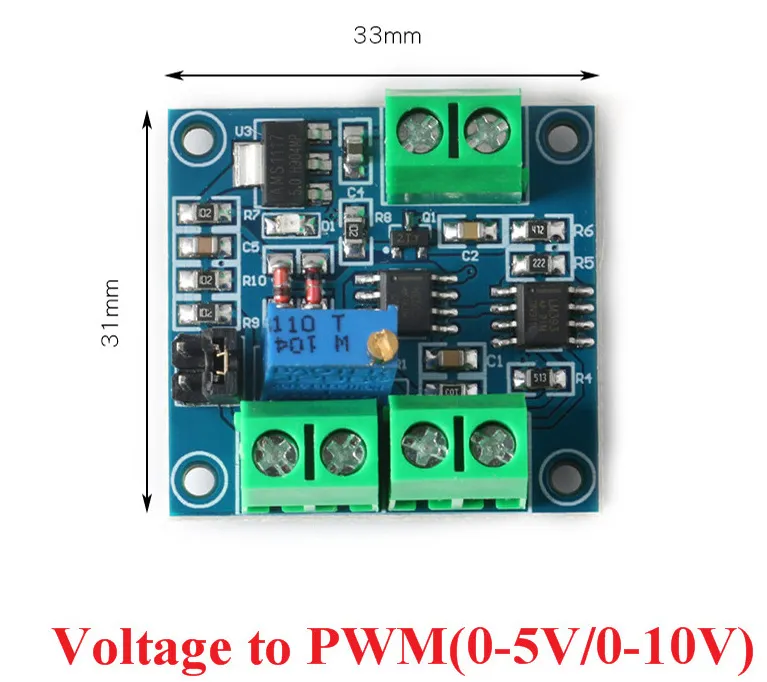

Module convertisseur de tension vers PWM 0-10 V

Ce module convertit une tension de 0V - 10V en un signal PWM

Spécifications du convertisseur de tension vers PWM :

  • Tension de fonctionnement : DC 5V-12V
  • Fréquence PWM : environ 50KHZ
  • Amplitude PWM : 5V
  • Plage de conversion : 0-5V/0-10V
  • Conversion de tension : 0%-100% PWM
  • Tolérance : 1%-3%

Connexions :
VCC : + Tension de fonctionnement 5V-12V (alimentation de la carte elle-même)
GND : - Tension de fonctionnement 5V-12V
VIN : + Tension d'entrée 0-10V (celle-ci est convertie en PWM)
GND : - Tension d'entrée 0-10V
GND : - Sortie PWM
PWM : + Sortie PWM

Mode d'emploi :
Connectez la tension de fonctionnement à VCC et GND. Ne les inversez pas afin d'éviter d'endommager le circuit imprimé et les appareils. Connectez une tension réglable à la borne VIN. La plage de tension est divisée en deux types : 0-5V et 0-10V selon le mode sélectionné avec le cavalier. Au dos de la carte, cela est illustré. Par défaut, elle est réglée sur 0-5V.

La sortie est en PWM. Le rapport cyclique peut être ajusté en modifiant la tension. La précision peut être réglée en ajustant le potentiomètre.



  • Tension réglable
  • Conversion PWM
  • Alimentation 5V-12V
  • Entrée 0-10V

Pourquoi choisir ce produit ?

  • Tension vers PWM – Convertit 0V-10V en signal PWM.
  • Rapport cyclique réglable – S'ajuste en fonction de la tension appliquée.
  • Deux modes de tension – Prend en charge 0-5V et 0-10V.
  • Réglage précis – Le potentiomètre aide à contrôler la précision.
Spécifications
Tension de fonctionnementDC 5V-12V
Tension d'entrée0-10V
Tolérance1%-3%
Fréquence PWMenviron 50KHZ
Plage de conversion0-5V/0-10V
Amplitude PWM5V
Conversion de tensionPWM 0%-100%
