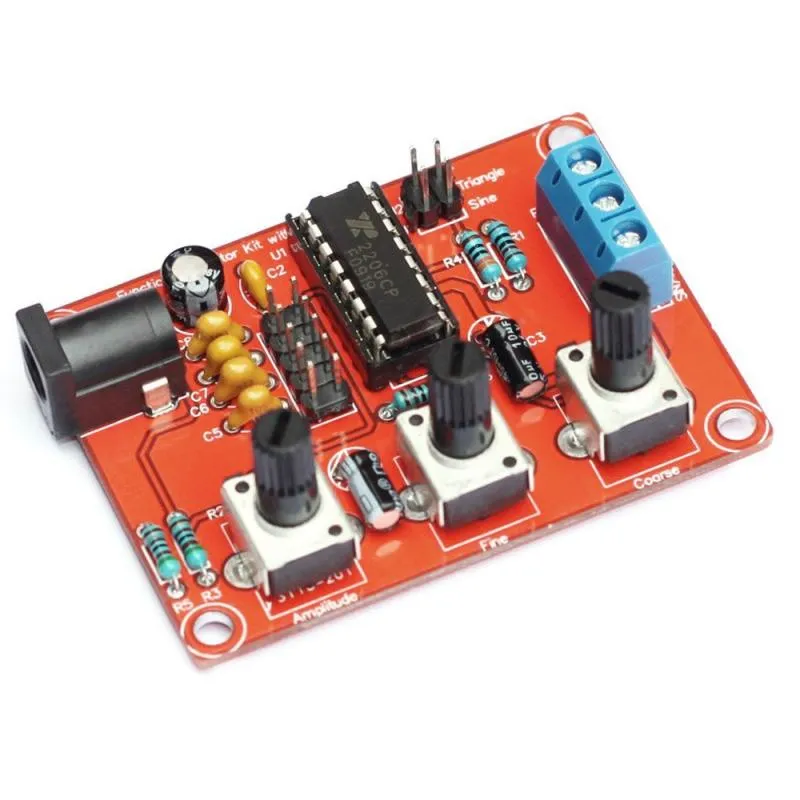

Kit de bricolage générateur de signaux XR2206

Si vous recherchez un kit générateur de signaux simple, bon marché et à monter en moins d’une heure, ce kit est fait pour vous !

Un ajout impressionnant à votre laboratoire d’électronique existant.

Veuillez noter qu’il ne remplace pas un générateur de fonctions professionnel, mais il semble néanmoins très pratique pour les amateurs/makers en électronique afin de réparer/dépanner certains projets. C’est en particulier un gadget avec lequel on apprend beaucoup.

Un générateur de fonctions est un élément indispensable d’un laboratoire d’électronique, mais malheureusement très coûteux pour l’amateur d’électronique moyen. Le kit DIY chinois le plus populaire (et le moins cher) sur le marché est celui basé sur la puce de générateur de fonctions XR2206, très pratique.

Ce kit générateur de fonctions XR2206 1Hz-IMHz, facile à construire, permet de nombreuses mesures et expériences de routine, et fournit des formes d’onde de sortie sinusoïdales, carrées et triangulaires de qualité correcte, avec une stabilité et une précision modérées. Plus que suffisant pour un petit laboratoire d’électronique amateur à la maison !

Lorsque vous achetez ce kit DIY, il nécessite un peu de soudure et vous recevez tout ce qu’il faut pour terminer le projet. Le paquet contient la quincaillerie de fixation et une notice d’instructions que je suis sûr que la plupart des makers pourront suivre. Heureusement, le kit est livré avec des composants traversants, et la sérigraphie sur le circuit imprimé double face vous indique clairement où monter et souder chaque pièce. En outre, il y a aussi un socket de bonne qualité pour la puce XR2206, de jolis capuchons pour les cavaliers et des boutons pour les potentiomètres.



Instructions de montage du kit :

Le montage sera un jeu d’enfant si vous savez ce que vous faites ! Comme d’habitude, soudez d’abord tous les composants bas profil un par un, puis soudez enfin le support de circuit intégré. Pensez à bien faire attention à la polarité des condensateurs électrolytiques et à l’orientation du circuit intégré XR2206. Coupez les pattes de tous les composants aussi court que possible afin d’éviter également tout court-circuit involontaire.



Conseils de test rapide

Une fois le montage terminé et prêt à mettre le générateur de fonctions en service, faites attention à la polarité de l’alimentation. Appliquez ensuite 9-12V DC (9V typiquement) sur l’entrée DC.

Court-circuitez les deux broches inférieures (Tri/Sin) du cavalier de sélection de forme d’onde
Court-circuitez les deux broches supérieures (65K-1M) du cavalier de sélection de fréquence
Tournez le bouton du potentiomètre de réglage fin pour ajuster finement la fréquence du signal
Tournez le bouton du potentiomètre de réglage grossier pour ajuster grossièrement la fréquence du signal
Tournez le bouton du potentiomètre d’amplitude pour régler l’amplitude du signal de sortie

Pour l’alimentation, vous pouvez utiliser une pile 6F22 9V, car la consommation totale avec 9V est très faible. Cependant, si vous utilisez une alimentation 9V-12V (jamais plus de 12V), assurez-vous qu’il s’agit d’un type stable avec un bruit de sortie et une ondulation très faibles. Après un montage réussi et le premier test, vous pouvez choisir de placer le XR2206 dans un boîtier spécialement conçu à cet effet (OT3631 vendu séparément)

Veuillez noter que la sortie en onde carrée ne passe pas par le réglage d’amplitude. Seule l’amplitude des ondes sinusoïdales/triangulaires peut être réglée avec le bouton (et elle est également influencée par la tension d’alimentation d’entrée).

Le kit DIY générateur de fonctions XR2206 est vraiment un kit bon marché et facile à construire, qui peut être utile à la plupart des débutants et des passionnés d’électronique. Produit des formes d’onde carrées, sinusoïdales et triangulaires presque parfaites.



Nous recommandons notre fer à souder USB pour souder ce kit.





Dimensions
Longueur : 6,3cm
Largeur : 4,5cm
Hauteur : 1cm

  • Fréquence réglable
  • Kit de montage complet
  • puce XR2206
  • 6,3 x 4,5 x 1 cm

Pourquoi choisir ce produit ?

  • Rapide à assembler – Prêt en moins d’une heure.
  • Trois formes d’onde – Sortie sinusoïdale, carrée et triangulaire.
  • Projet instructif – Vous apprenez beaucoup avec ce kit.
  • Pratique pour le débogage – Convient pour réparer et déboguer des projets.
  • Pièces incluses – Comprend la visserie et le livret d’instructions.
  • Montage clair – Les légendes du PCB indiquent où tout doit aller.
Spécifications
Dimensions6,3 x 4,5 x 1 cm
Tension d'entrée9-12V DC
Plage de fréquences1Hz-1MHz

Dans l'emballage

  • kit générateur de fonctions XR2206
  • matériel de fixation
  • notice d'instructions
  • composants traversants
  • socket pour la puce XR2206
  • capuchons pour les jumpers
  • boutons pour les potentiomètres

Souvent achetés ensemble

Total: € 18,95
