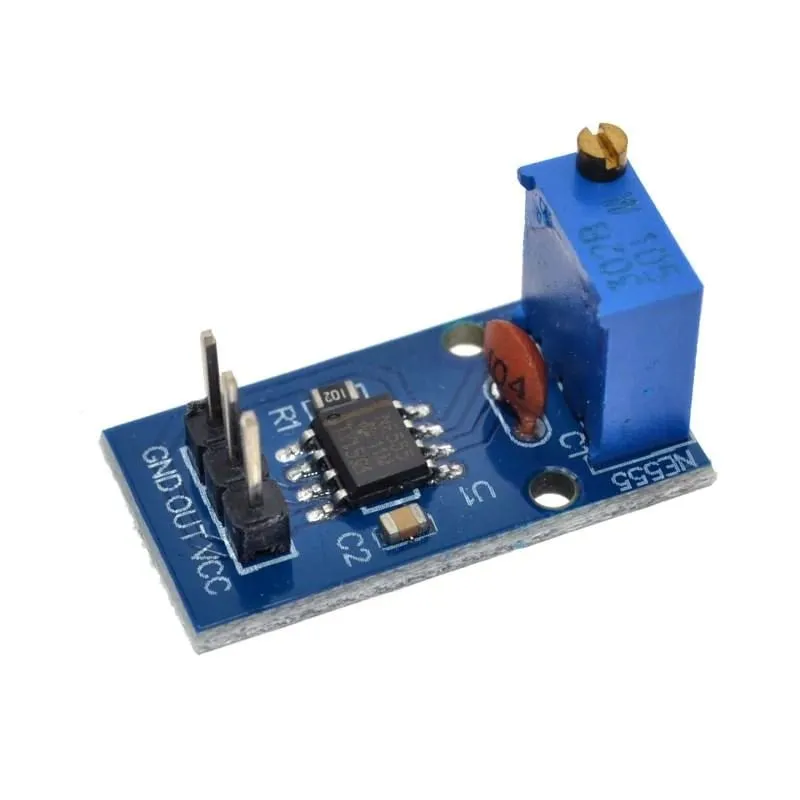

Module de générateur d’impulsions à fréquence réglable NE555

Chip NE555 intégré.
Module générateur d’impulsions à sortie monocanal, onde carrée, basé sur le célèbre circuit intégré temporisateur NE555.

Le module peut être alimenté sur une large plage de tension (4,5 à 12 V) et produira une sortie continue en onde carrée entre 15 Hz et 24 kHz, réglable à l’aide d’un potentiomètre multitours intégré.

Utile pour les applications nécessitant une source d’horloge à fréquence approximative, comme la génération de tonalités pour moteurs pas à pas, etc.

Spécifications :
Couleur du PCB : bleu
Tension d’alimentation : 4,5 à 12 V
Courant d’alimentation : 3 mA à 5 V Vcc
Fréquence min. (env.) : 15 Hz, rapport cyclique de 49 % à 5 V Vcc
Fréquence max. (env.) : 24 kHz, rapport cyclique de 89,4 % à 5 V Vcc
Tension de sortie : 4,5 V à 5 Vcc / 11,5 V à 12 Vcc
Dimensions : 29 (mm) x 12 (mm)

Dimensions
Longueur : 2,9 cm
Largeur : 1,2 cm
Hauteur : 1,2 cm

  • Puce NE555
  • Fréquence réglable
  • Alimentation 4,5-12V
  • 29 x 12 mm
La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Fréquence réglable – Réglable de 15 Hz à 24 kHz.
  • Sortie monocanal – Fournit un signal carré sur une seule sortie.
  • Large plage d’alimentation – Fonctionne de 4,5 à 12 V.
  • Réglage intégré – Réglé avec un potentiomètre multitours.
  • Convient pour le timing – Pratique pour une source d’horloge et les moteurs pas à pas.
Spécifications
Largeur1,2 cm
Tension de sortie4,5V
Longueur2,9 cm
Tension d'alimentation4,5 à 12V
Hauteur1,2 cm
Couleur du PCBbleu
Courant d'alimentation3mA
Fréquence min15Hz
Cycle de service min49%
Fréquence max24KHz
Cycle de service max89,4%
