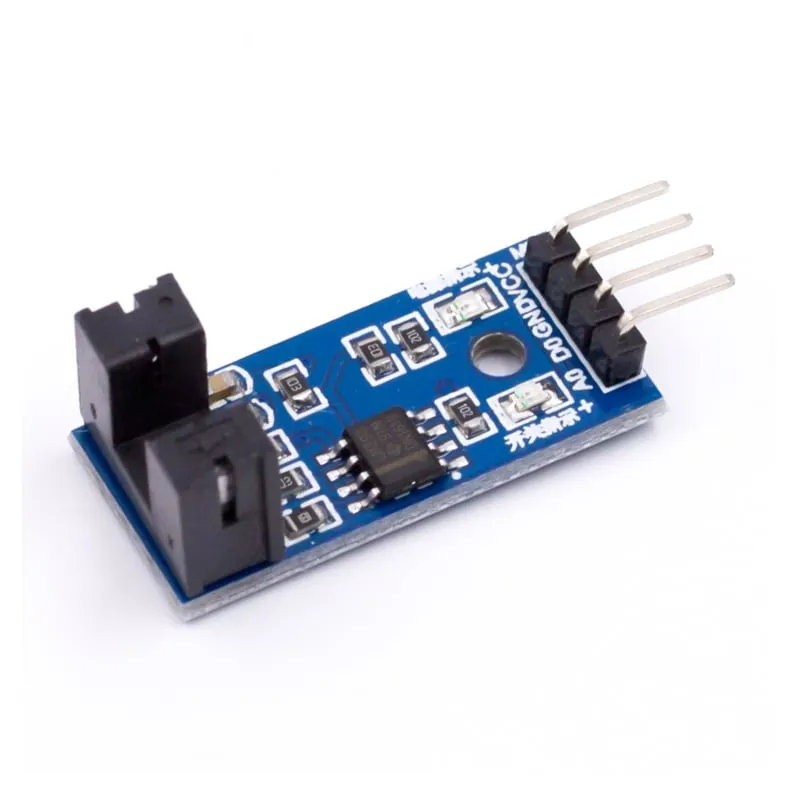

Module capteur de vitesse optique

L’objectif principal de ce module est de contrôler la vitesse du moteur.

Largement utilisé dans la détection de vitesse de moteur, le comptage d’impulsions, la limite de position, etc.

Peut être utilisé avec un microcontrôleur comme un Arduino pour la détection de vitesse de moteur, le comptage d’impulsions, la limite de position, etc. En principe, tout tachymètre mesure simplement la vitesse à laquelle un événement se produit.

Le plus souvent, cela se fait en comptant les événements pendant une période de temps donnée (intervalle d’intégration), puis en divisant simplement le nombre d’événements par le temps pour obtenir la vitesse.

C’est un module facile à utiliser. Interruption physique du trajet visuel du capteur optique par une roue à fentes ou un mécanisme similaire (un capteur optique se compose généralement d’une diode électroluminescente qui assure l’éclairage, et d’un phototransistor qui détecte la présence ou l’absence de cet éclairage).

Le capteur optique utilisé ici se compose d’une diode émettrice de lumière infrarouge et d’un phototransistor. Cela évite à la fois les interférences des sources lumineuses externes parasites et, grâce à l’accord des deux composants sur une fréquence de rayonnement spécifique, ils restent insensibles aux interférences indésirables.

L’interface de sortie DO peut être directement connectée à un port IO d’un microcontrôleur, s’il s’agit d’un capteur de détection de bloc, comme la vitesse de l’encodeur moteur peut être détectée.

Les modules DO peuvent être connectés au relais, au fin de course et à d’autres fonctions, il peut également composer une alarme avec le module buzzer actif.

Équipé de:

Capteur de couplage optique, largeur 5 mm;

Voyant d’état de sortie:

Si la sortie est haute, les lumières sont éteintes. Si la sortie est de niveau bas, elles sont allumées. (S’il est couvert, il produira un niveau haut; sinon, il produira un niveau bas)
Équipé d’un trou de boulon fixe, facile à installer!
Utilisez le comparateur de large tension LM393
Spécification:

Tension de fonctionnement (VDC): 3,3 à 5

Comparateur: LM393

Sortie: Sortie de commutation numérique (0 et 1)

Longueur (mm): 32

Largeur (mm): 14

Hauteur (mm): 13

Poids (g): 2

Spécification du câblage:

VCC Connectez l’alimentation positive 3.3 5 v
GND Connectez l’alimentation négative
DO Sortie du signal de commutation TTL:
AO Ce module ne fonctionne pas
Le paquet comprend:
1 x module de capteur de mesure de vitesse
