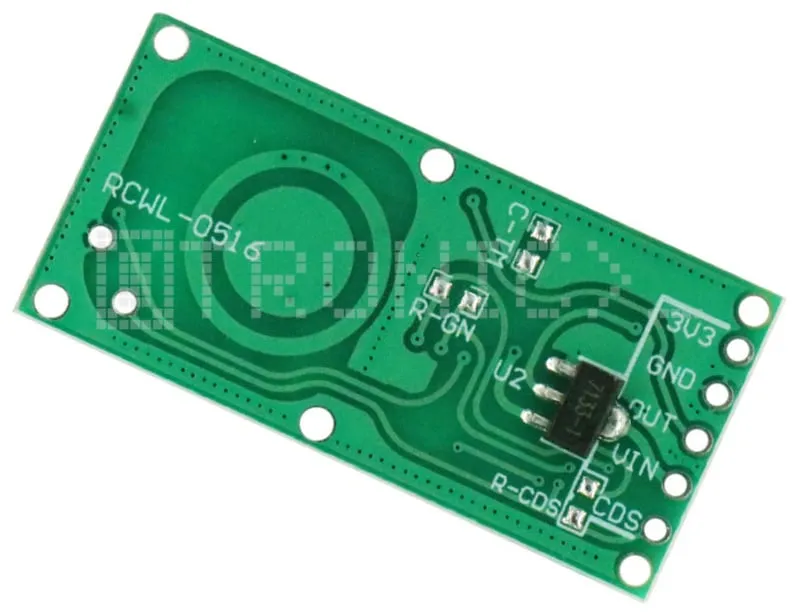

Capteur de mouvement à radar micro-ondes RCWL-051

Ce capteur RCWL-0516 détecte le moindre mouvement. Contrairement à un module PIR, ce capteur peut détecter à travers des matériaux comme le plastique. Ainsi, aucun capteur visible n’est nécessaire.

La portée de ce module capteur est d’environ 7 mètres avec un angle d’environ 120 degrés.

Le capteur de mouvement radar à micro-ondes fonctionne avec une tension de 4V à 28V. Idéal pour un projet ESP32, Arduino ou Raspberry Pi.

Le capteur fournit une sortie haute de 3.3V lorsqu’un mouvement est détecté.

Il dispose également d’une connexion CDS pour brancher une LDR afin que le capteur ne fonctionne que dans l’obscurité.

Ce capteur de mouvement peut être utilisé de manière autonome ou en combinaison avec une carte Arduino ou ESP.

Dimensions
Longueur : 3,6cm
Largeur : 1,7cm
Hauteur : 0,08cm

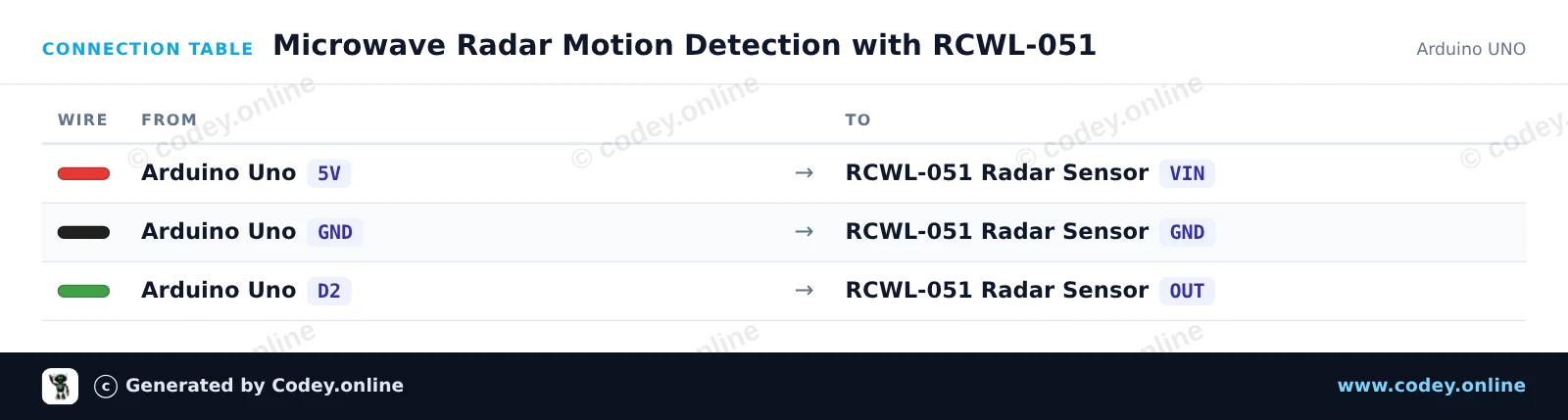

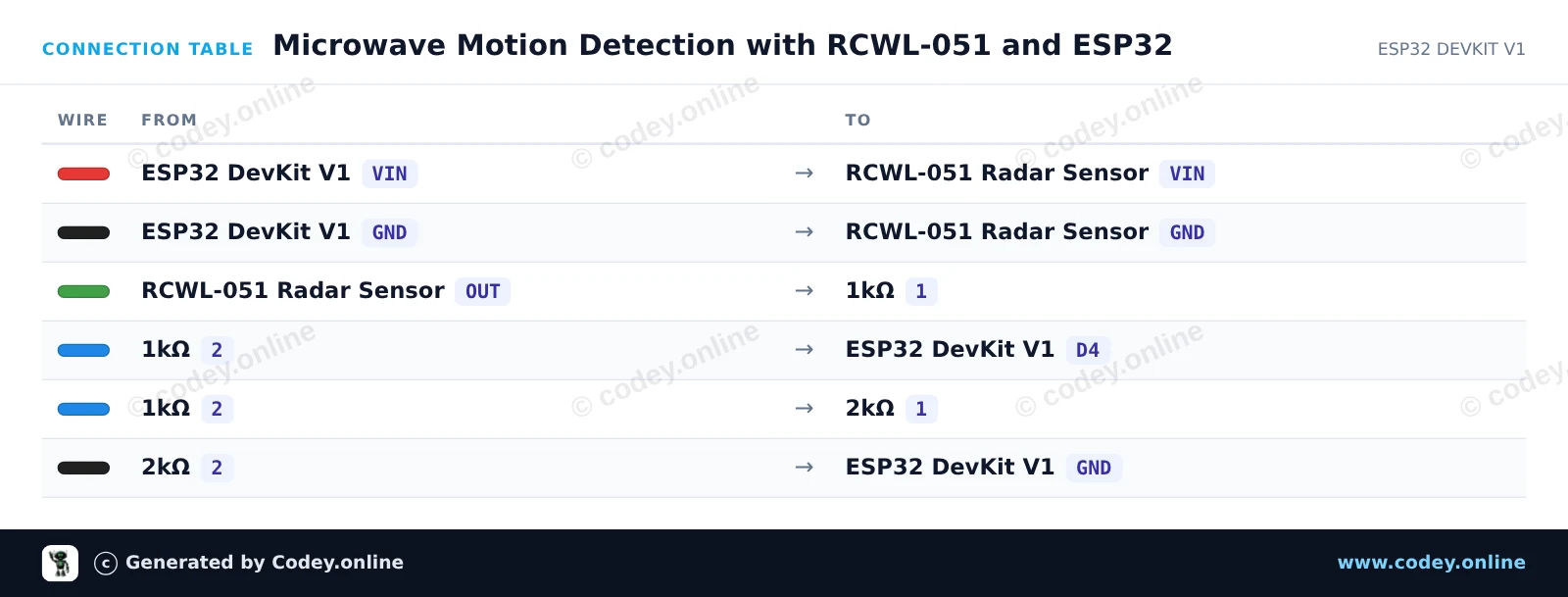

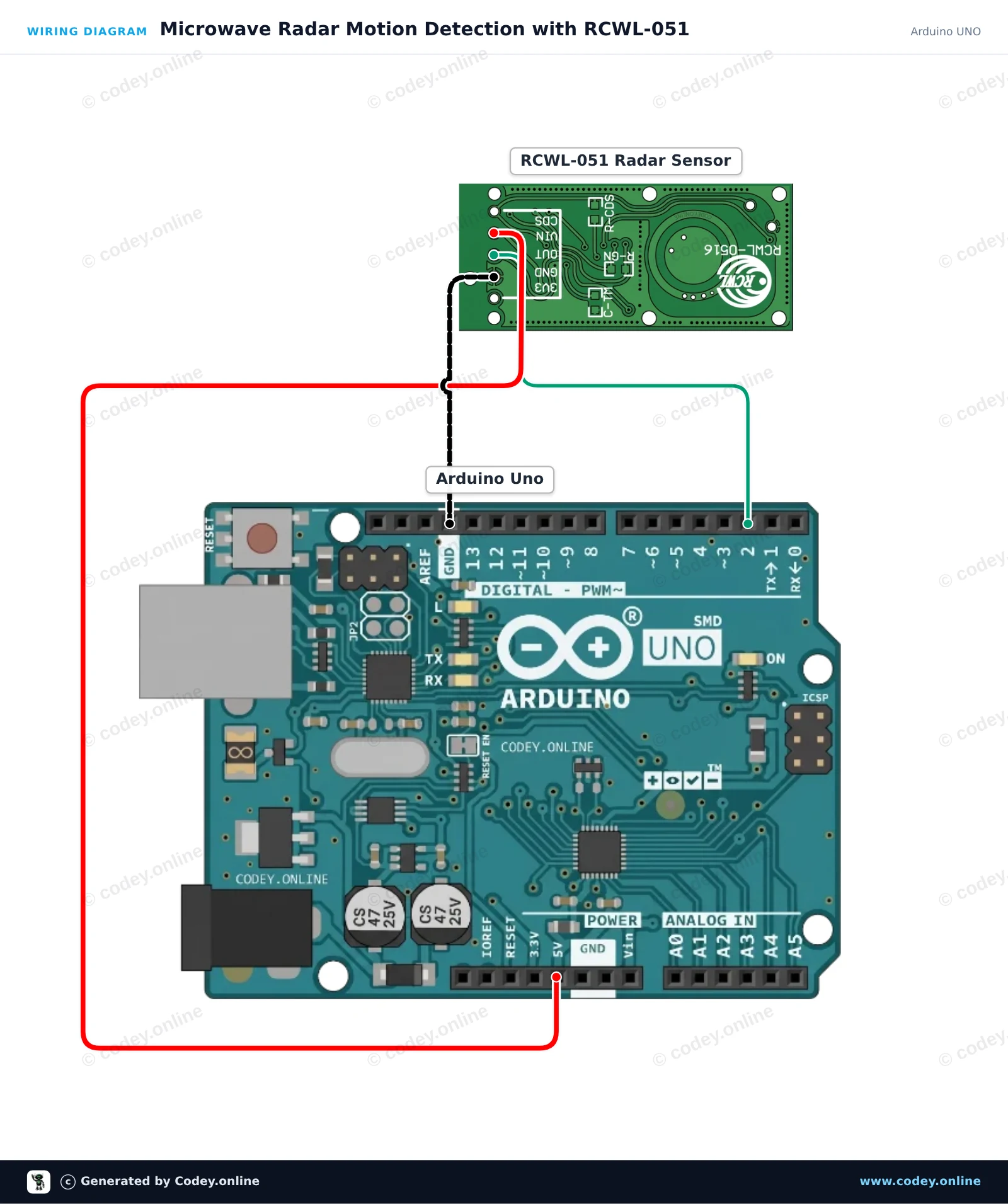

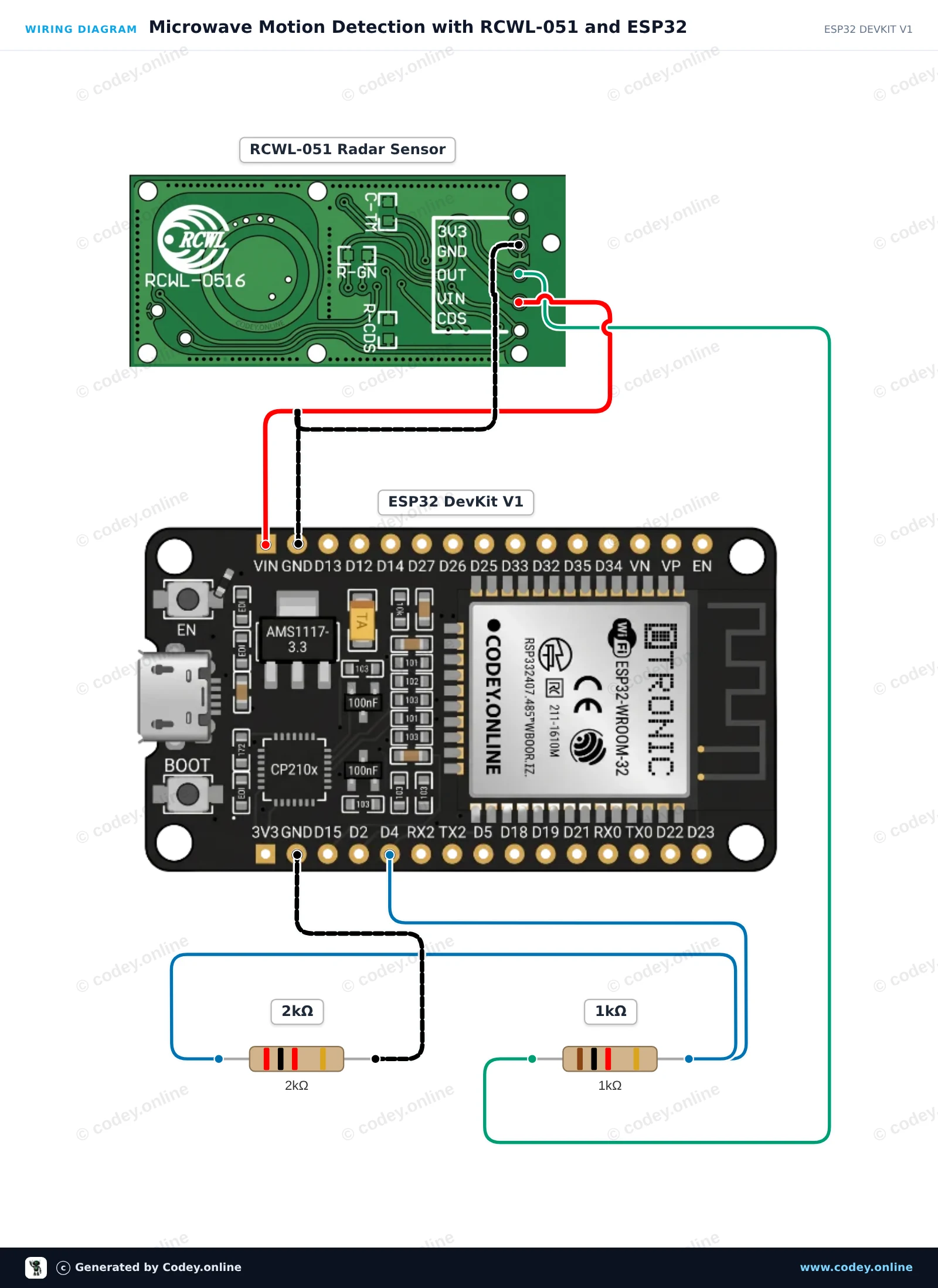

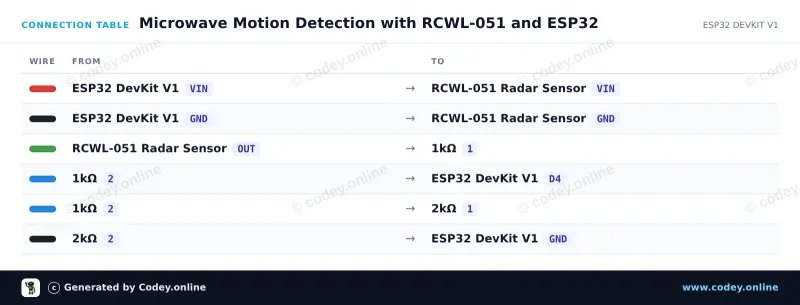

Schéma de connexion

Code d'exemple Otronic pour Arduino IDE :
int radarPin = 2;     // Broche sur laquelle la sortie du RCWL-051 est connectée

void setup() {
  pinMode(radarPin, INPUT);   // Définir la broche radarPin comme entrée
  pinMode(LED_BUILTIN, OUTPUT);    // Définir la broche LED_BUILTIN comme sortie
  Serial.begin(9600);         // Démarrer la communication série
}

void loop() {
  int radarValue = digitalRead(radarPin);   // Lire la valeur de la broche radarPin

  if (radarValue == HIGH) {   // Si un mouvement est détecté
    digitalWrite(LED_BUILTIN, HIGH);   // Allumer la LED
    Serial.println("Mouvement détecté !");   // Envoyer un message via le moniteur série
  }
  else {
    digitalWrite(LED_BUILTIN, LOW);   // Éteindre la LED
  }
}

Explication du fonctionnement de ce code
La fonction setup() configure la broche radarPin comme entrée et la broche LED_BUILTIN comme sortie.
La communication série est également démarrée avec un débit de 9600 bauds.

Dans la fonction loop(), la valeur de la broche radarPin est lue et stockée dans la variable radarValue.
Si radarValue est égal à HIGH, ce qui signifie qu’un mouvement a été détecté par le capteur, la LED intégrée sur la carte Arduino s’allume et un message "Mouvement détecté !" est envoyé via le moniteur série.
Si aucun mouvement n’est détecté, la LED est éteinte.

Le code est assez simple et peut être adapté et étendu pour utiliser le capteur dans différentes applications, comme le pilotage d’un système d’alarme ou l’activation d’un moteur.
Grâce à la communication série, des messages peuvent être envoyés à un ordinateur ou à d’autres appareils pour signaler des événements ou des alertes.

La broche Vin est destinée à l’alimentation du capteur. Dans certaines applications, il peut être nécessaire d’alimenter le capteur avec une tension différente des 5V standard fournis via la broche VCC. Dans ce cas, la broche Vin peut être utilisée pour alimenter le capteur avec une tension comprise entre 4 et 28 volts.

La broche CDS est destinée à connecter une résistance photosensible CdS (sulfure de cadmium). Cette résistance peut être utilisée pour régler la sensibilité du RCWL-051. Si la broche CDS n’est pas utilisée, elle peut être reliée à la broche GND.

L’utilisation des broches Vin et CDS est facultative et dépend de l’application spécifique pour laquelle le RCWL-051 est utilisé. Dans la plupart des cas, les broches VCC, GND et OUT suffisent pour que le capteur fonctionne correctement.
