Schéma de câblage et exemple de code

Voici comment connecter le Mini écran OLED jaune/bleu 0,96 pouce 128x64 I2C à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Démonstration d’écran OLED I2C 0.96 Inch

Ce projet affiche du texte dynamique, le temps de fonctionnement et une barre de progression animée sur un écran OLED SSD1306 de 0.96-inch à l’aide de la bibliothèque légère U8g2. Connectez l’écran en I2C aux broches analogiques A4 et A5 de l’Arduino Uno et alimentez-le en 5V pour voir le compteur et les graphiques se mettre à jour en douceur.

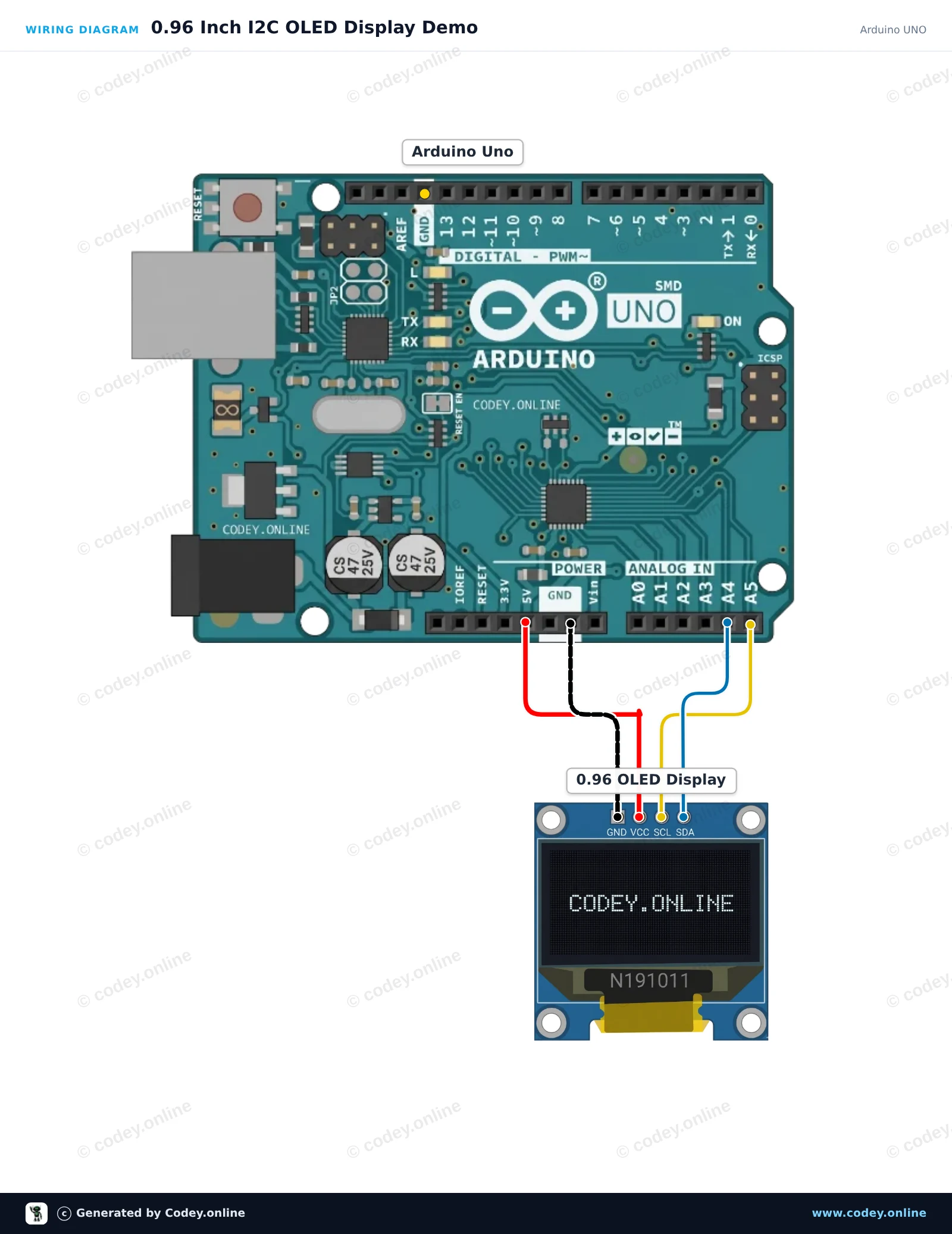

Schéma de câblage : Mini écran OLED jaune/bleu 0,96 pouce 128x64 I2C sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

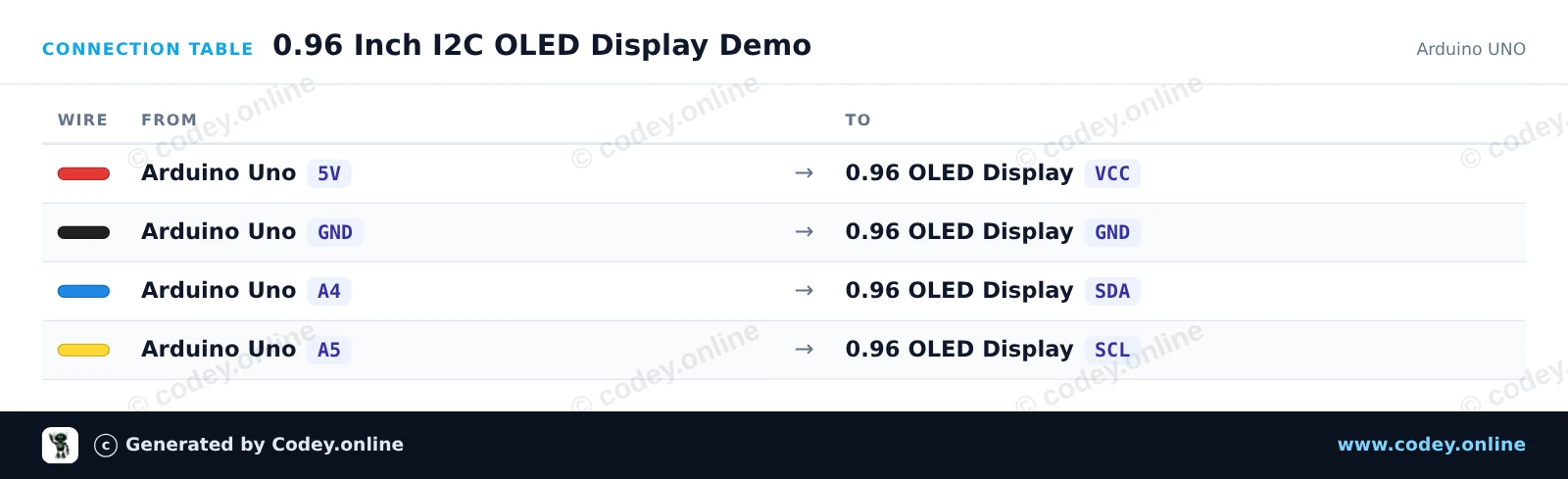

Tableau de câblage : Mini écran OLED jaune/bleu 0,96 pouce 128x64 I2C sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
0_96_Inch_I2C_OLED_Display_Demo.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96 Inch I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

// Initialize U8g2 in page-buffer mode for SSD1306 128x64 I2C display
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

int counter = 0;

void setup() {
  u8g2.begin();
}

void loop() {
  u8g2.firstPage();
  do {
    // Title Header
    u8g2.setFont(u8g2_font_ncenB08_tr);
    u8g2.drawStr(0, 10, "0.96\" OLED Demo");
    u8g2.drawHLine(0, 13, 128);

    // Text info
    u8g2.setFont(u8g2_font_6x10_tr);
    u8g2.drawStr(0, 28, "Uptime:");
    u8g2.setCursor(55, 28);
    u8g2.print(millis() / 1000);
    u8g2.print(" s");

    u8g2.drawStr(0, 42, "Count:");
    u8g2.setCursor(55, 42);
    u8g2.print(counter);

    // Animated progress bar
    int barWidth = (counter % 124);
    u8g2.drawFrame(0, 50, 128, 12);
    u8g2.drawBox(2, 52, barWidth, 8);
  } while (u8g2.nextPage());

  counter++;
  delay(100);
}

Bibliothèques nécessaires : U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Démo d’affichage OLED I2C 0.96" pour ESP32

Ce projet montre comment connecter un écran OLED I2C de 0,96 pouce (SSD1306) à une carte ESP32. Le sketch initialise l’affichage et présente un compteur mis à jour en temps réel ainsi que du texte d’exemple.

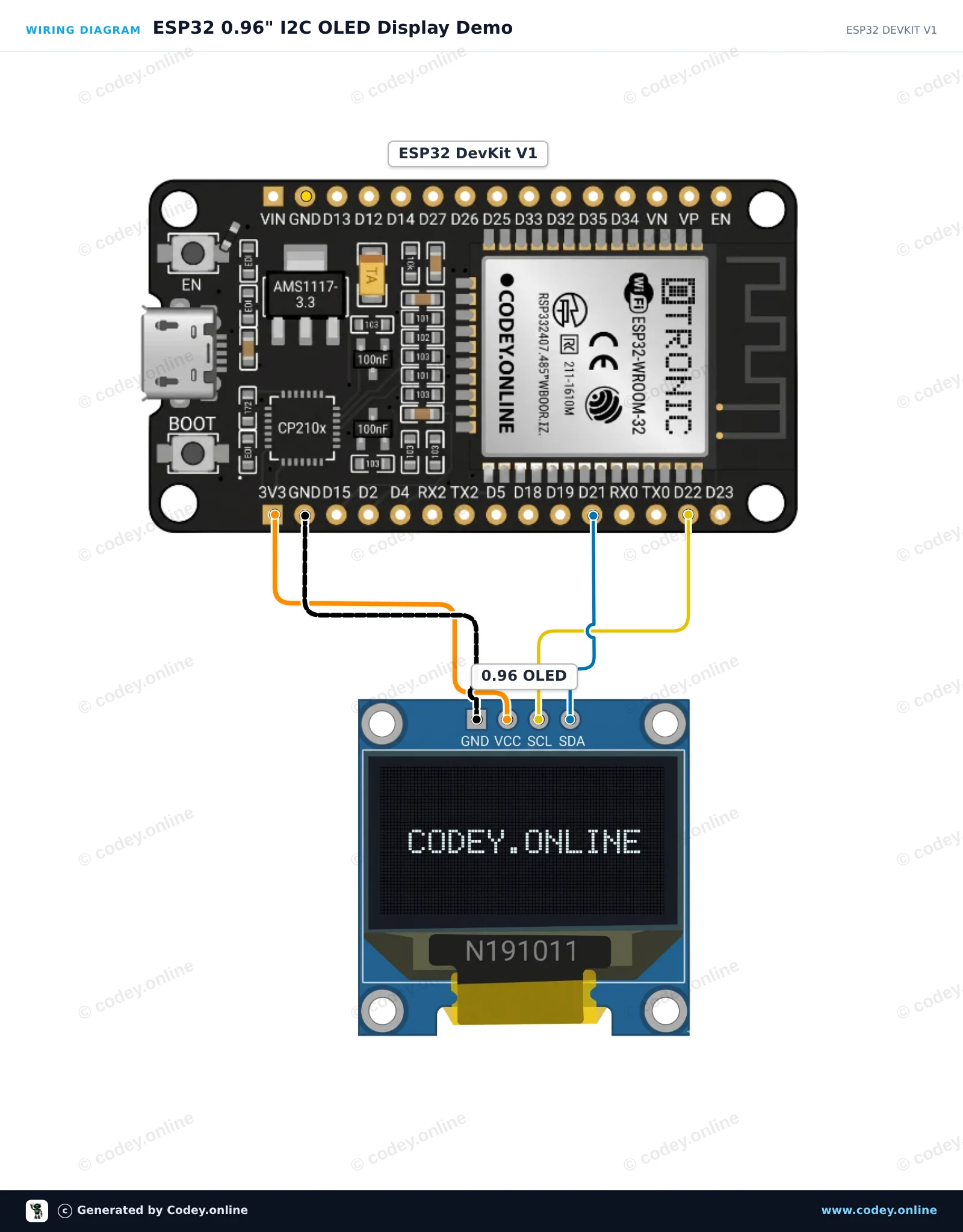

Schéma de câblage : Mini écran OLED jaune/bleu 0,96 pouce 128x64 I2C sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

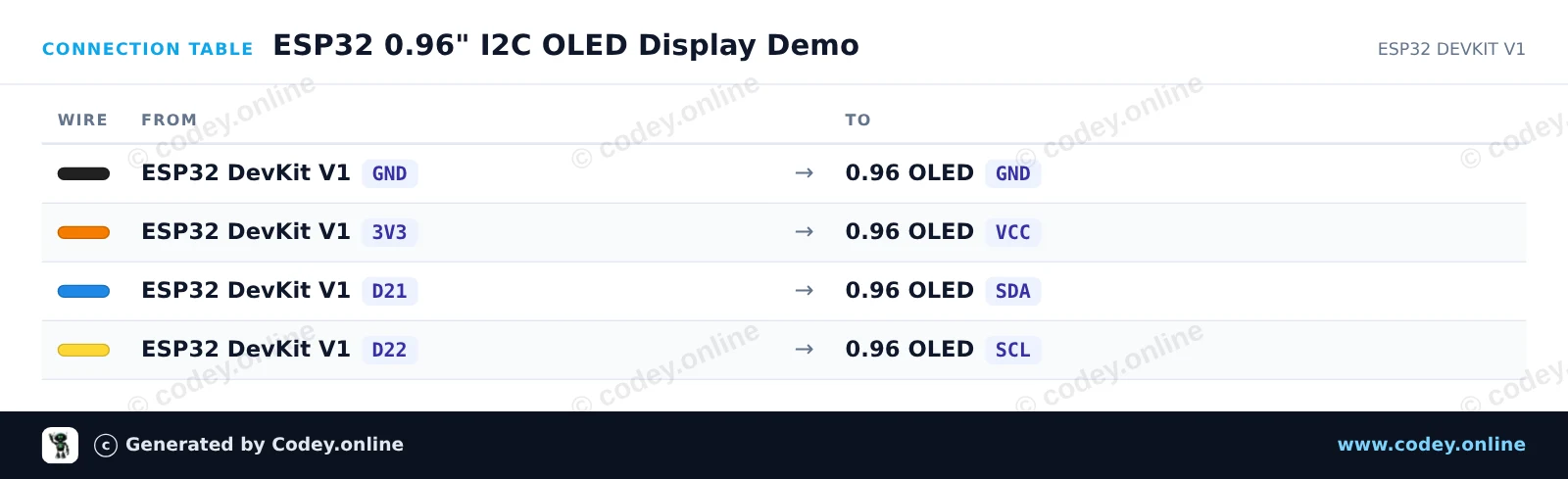

Tableau de câblage : Mini écran OLED jaune/bleu 0,96 pouce 128x64 I2C sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
ESP32_0_96_I2C_OLED_Display_Demo.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 0.96" I2C OLED Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Initialize I2C and display
  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println("SSD1306 allocation failed");
    for (;;); // Don't proceed, loop forever
  }

  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println("ESP32 OLED Demo");
  display.display();
  delay(2000);
}

void loop() {
  display.clearDisplay();

  // Title
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println("ESP32 + OLED 0.96\"");

  display.drawLine(0, 12, 127, 12, SSD1306_WHITE);

  // Counter display
  display.setCursor(0, 20);
  display.println("Uptime Seconds:");
  display.setTextSize(2);
  display.setCursor(0, 36);
  display.print(counter);

  display.display();

  counter++;
  delay(1000);
}

Bibliothèques nécessaires : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Mini écran OLED jaune/bleu 0,96 pouce 128x64 I2C

Écran OLED mini 2 couleurs (jaune/bleu) de 0,96 pouce. Image d’une netteté exceptionnelle avec une résolution de 128x64 pixels.

ATTENTION : Il ne s’agit PAS d’un écran OLED full color. La rangée supérieure de pixels est jaune (16 pixels) et la partie inférieure est bleue (48 pixels).

Fonctionne avec une alimentation de 3v-5v. Idéal pour les projets Arduino ou ESP32 / ESP8266.

Les dimensions de cette carte ne sont que de 26,1 x 26,1 x 3,2mm.

Il est possible de sélectionner 2 adresses i2c en modifiant la résistance à l’arrière.
Les adresses disponibles sont : 0x3C (par défaut) et x3D

Si vous souhaitez piloter plusieurs écrans OLED ou si vous ne souhaitez pas souder le composant SMD, vous pouvez également piloter jusqu’à 8 écrans i2C avec la même adresse au moyen d’un multiplexeur i2c.



Dimensions
Longueur : 2,61cm
Largeur : 2,61cm
Hauteur : 0,32cm

  • Écran OLED
  • 26,1 x 26,1 x 3,2 mm
  • Sélection d'adresse I2C
  • Alimentation 3V-5V
La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Image nette et précise – 128x64 pixels pour un affichage clair.
  • Deux couleurs – Jaune en haut, bleu en bas.
  • Adresses I2C – 0x3C et 0x3D sélectionnables.
  • Convient aux projets – Idéal pour Arduino, ESP32 et ESP8266.
  • Format compact – Seulement 26,1 x 26,1 x 3,2 mm.
Spécifications
Alimentation3v-5v
Dimensions26,1 x 26,1 x 3,2 mm
Couleurjaune/bleu
ConnexionI2C
Résolution128 x 64 pixels
Convient pourArduino / ESP32 / ESP8266
Format0,96 pouce
Adresse I2C0x3C, 0x3D
