Schéma de câblage et exemple de code

Voici comment connecter le Mini écran OLED bleu 0,96 pouce 128x64 I2C à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Démo d'écran OLED I2C 0.96"

Connectez l'écran OLED I2C de 0,96 pouce directement aux broches I2C de l'Arduino Uno (A4 pour SDA, A5 pour SCL). Le sketch initialise l'écran à l'aide de la bibliothèque U8g2 et met à jour un compteur à l'écran chaque seconde.

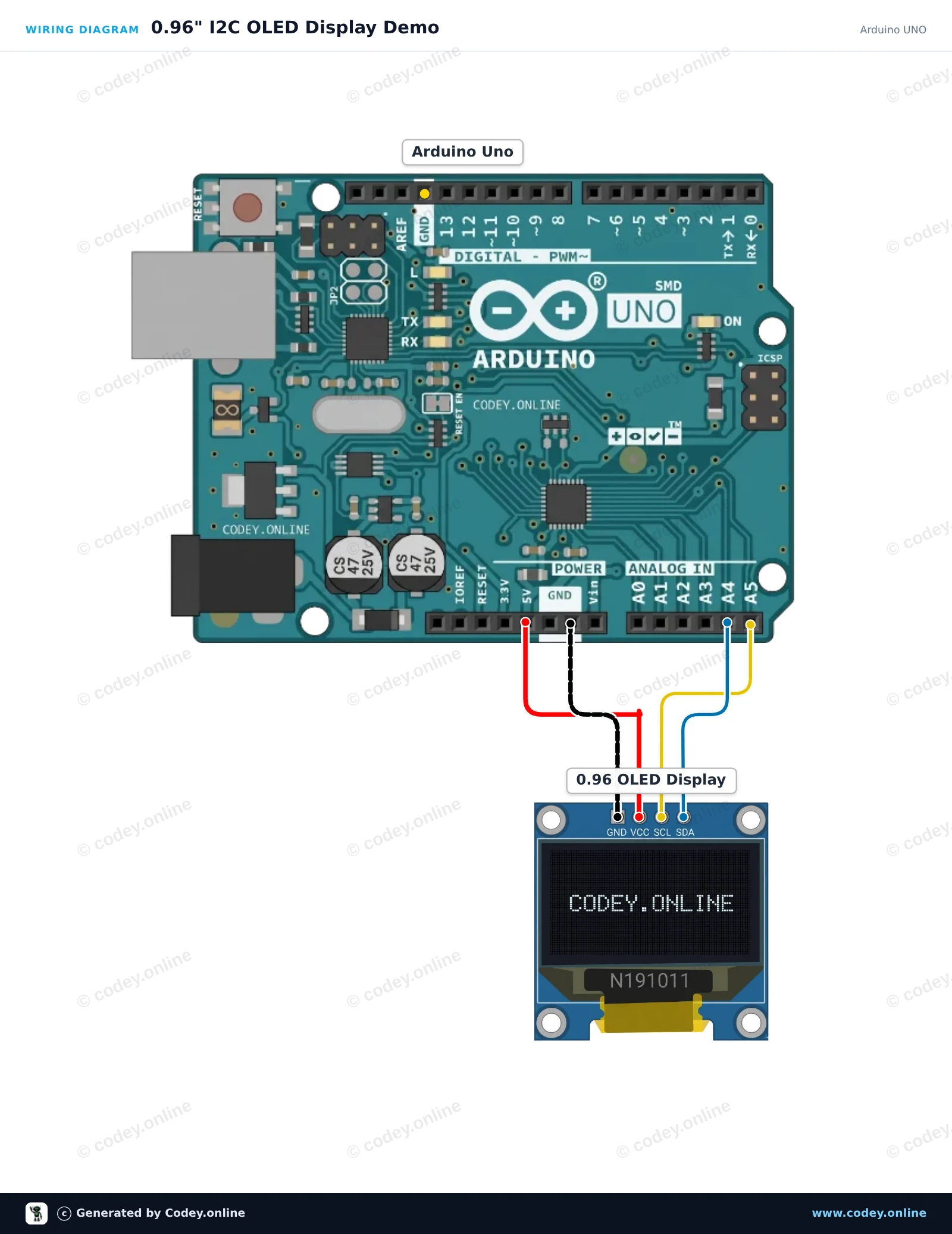

Schéma de câblage : Mini écran OLED bleu 0,96 pouce 128x64 I2C sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

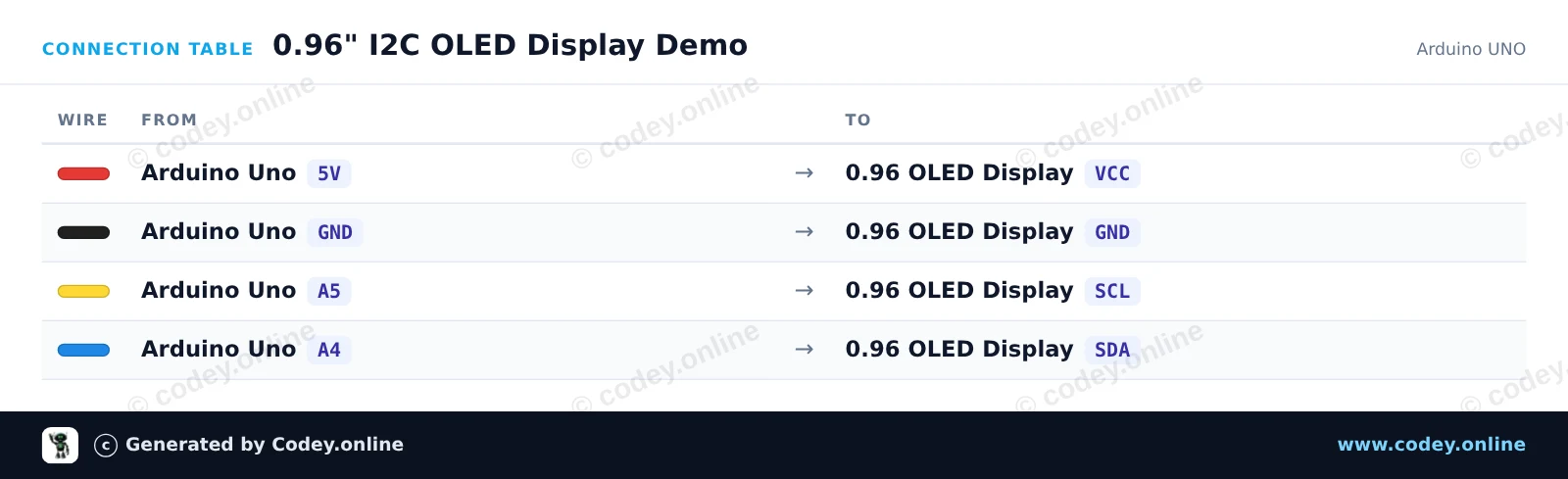

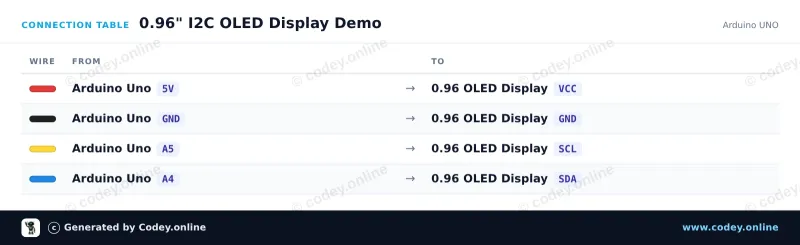

Tableau de câblage : Mini écran OLED bleu 0,96 pouce 128x64 I2C sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
0_96_I2C_OLED_Display_Demo.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96" I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

// Initialize 128x64 SSD1306 I2C display in page-buffer mode (low RAM usage)
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

unsigned int counter = 0;

void setup() {
  Serial.begin(115200);
  u8g2.begin();
  Serial.println(F("OLED display initialized."));
}

void loop() {
  u8g2.firstPage();
  do {
    // Header
    u8g2.setFont(u8g2_font_ncenB08_tr);
    u8g2.drawStr(0, 12, "0.96\" OLED Demo");
    u8g2.drawHLine(0, 16, 128);

    // Content
    u8g2.setFont(u8g2_font_6x10_tf);
    u8g2.drawStr(0, 32, "Arduino UNO + I2C");

    u8g2.drawStr(0, 48, "Count: ");
    u8g2.setCursor(45, 48);
    u8g2.print(counter);

    u8g2.drawStr(0, 62, "Status: Running");
  } while (u8g2.nextPage());

  Serial.print(F("Counter: "));
  Serial.println(counter);

  counter++;
  delay(1000);
}

Bibliothèques nécessaires : U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Démo d'écran OLED 0.96 Inch pour ESP32

Ce projet connecte un écran OLED SSD1306 I2C de 0.96-inch à l'ESP32. Il initialise l'écran et met à jour en continu un compteur de temps de fonctionnement à l'écran ainsi qu'une barre de progression visuelle. Connectez l'écran directement à l'ESP32 en utilisant une alimentation 3.3V et les broches I2C par défaut.

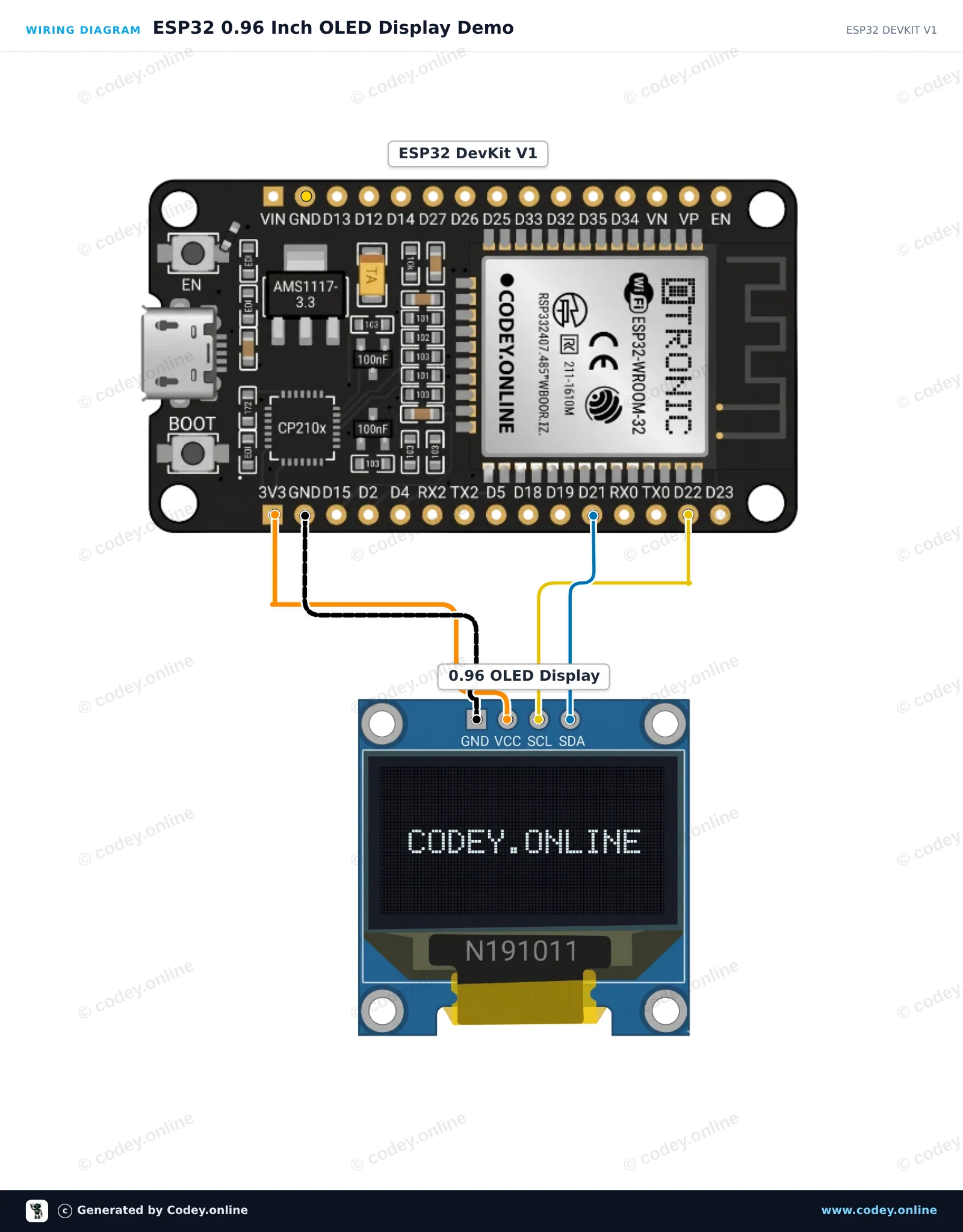

Schéma de câblage : Mini écran OLED bleu 0,96 pouce 128x64 I2C sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

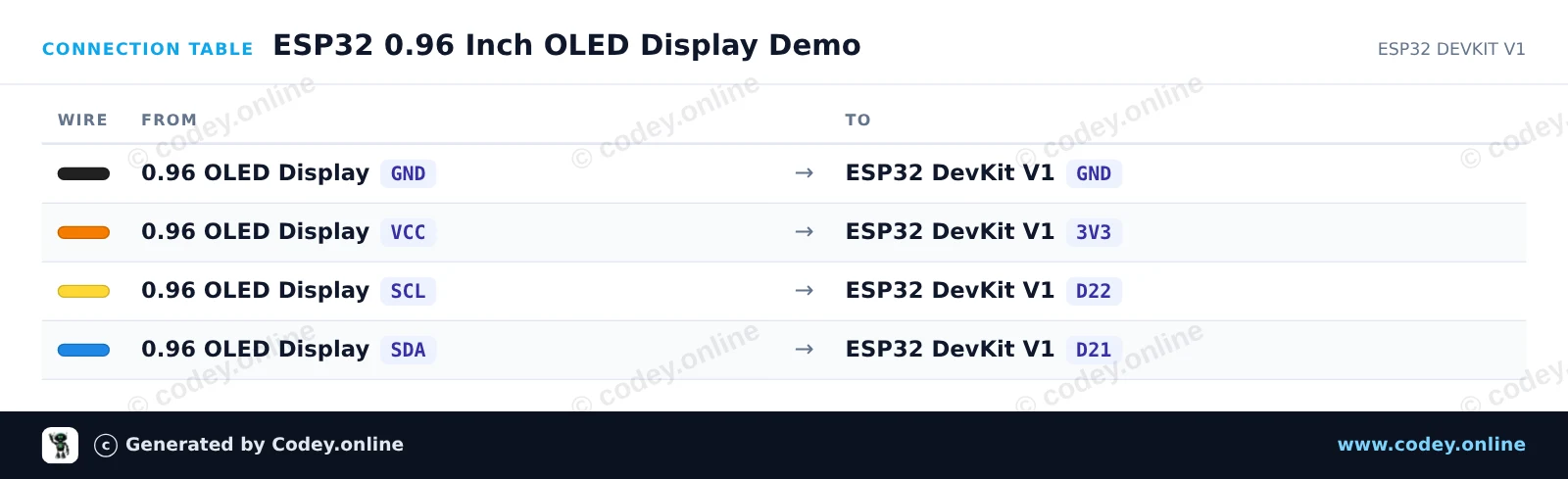

Tableau de câblage : Mini écran OLED bleu 0,96 pouce 128x64 I2C sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
ESP32_0_96_Inch_OLED_Display_Demo.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 0.96 Inch OLED Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Initialize I2C on ESP32 default pins: SDA=21, SCL=22
  Wire.begin(21, 22);

  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    while (true); // Halt
  }

  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);
  display.setTextSize(1);
  display.setCursor(10, 20);
  display.println(F("ESP32 OLED Demo"));
  display.display();
  delay(2000);
}

void loop() {
  display.clearDisplay();

  // Header
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println(F("ESP32 Status:"));
  display.drawLine(0, 10, 128, 10, SSD1306_WHITE);

  // Counter display
  display.setCursor(0, 20);
  display.print(F("Uptime (s): "));
  display.setTextSize(2);
  display.setCursor(0, 32);
  display.print(counter);

  // Progress bar outline and fill
  int barWidth = (counter % 60) * 128 / 60;
  display.drawRect(0, 54, 128, 8, SSD1306_WHITE);
  display.fillRect(0, 54, barWidth, 8, SSD1306_WHITE);

  display.display();

  Serial.print(F("Counter: "));
  Serial.println(counter);

  counter++;
  delay(1000);
}

Bibliothèques nécessaires : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Mini écran OLED bleu 0,96 pouce 128x64 I2C

Petit écran OLED mini de 0,96 pouce. Image d’une netteté exceptionnelle avec une résolution de 128x64 pixels.

Fonctionne avec une alimentation de 3v-5v. Idéal pour les projets Arduino ou ESP32 / ESP8266.

Les dimensions de cette carte sont de seulement 26,1 x 26,1 x 3,2 mm.

Il est possible de sélectionner 2 adresses i2c en modifiant la résistance à l’arrière.
Les adresses disponibles sont : 0x3C (par défaut) et x3D

Si vous souhaitez piloter plusieurs écrans OLED ou si vous ne souhaitez pas souder le composant SMD, vous pouvez également piloter jusqu’à 8 écrans i2C avec la même adresse au moyen d’un multiplexeur i2c.



Dimensions
Longueur : 2,61 cm
Largeur : 2,61 cm
Hauteur : 0,32 cm

  • écran OLED
  • 0,96 pouce
  • 128 x 64
  • I2C

Pourquoi choisir ce produit ?

  • Image nette – 128x64 pixels pour un affichage clair.
  • Format compact – S'adapte aux petits projets.
  • Connexion I2C – Facile à connecter via I2C.
  • Double adresse – Choisissez entre 0x3C et 0x3D.
  • Convient pour Arduino – Idéal pour Arduino, ESP32 et ESP8266.
Spécifications
Dimensions26,1 x 26,1 x 3,2 mm
Largeur2,61 cm
Couleurbleu
Résolution128 x 64 pixels
InterfaceI2C
Convient pourArduino
Longueur2,61 cm
Tension d'alimentation3v-5v
Hauteur0,32 cm
