Schéma de câblage et exemple de code

Voici comment connecter le Mini écran OLED jaune 0.96 inch 128x64 I2C à un Arduino UNO ou à un ESP32, avec un exemple de sketch que tu peux téléverser directement.

Démo d'afficheur OLED I2C de 0.96 pouce

Relie l'écran OLED I2C de 0.96 pouce (SSD1306) à l'Arduino Uno pour afficher du texte, des lignes et un compteur qui s'incrémente. L'écran communique via I2C avec A4 pour SDA et A5 pour SCL. U8g2 gère le rendu de l'affichage grâce à une page buffer efficace.

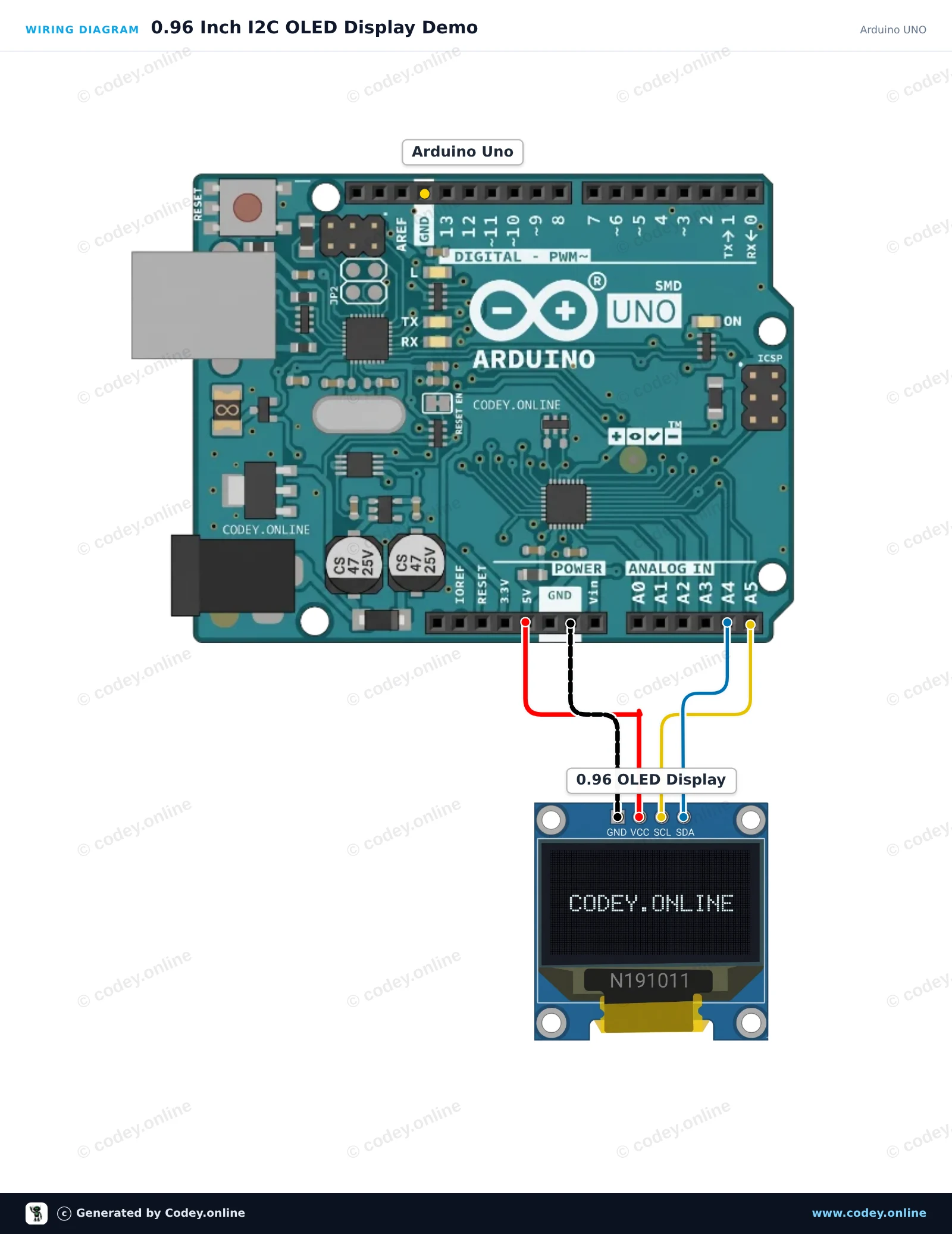

Schéma de câblage : Mini écran OLED jaune 0.96 inch 128x64 I2C sur un Arduino UNO
Schéma de câblage · Cliquez pour agrandir

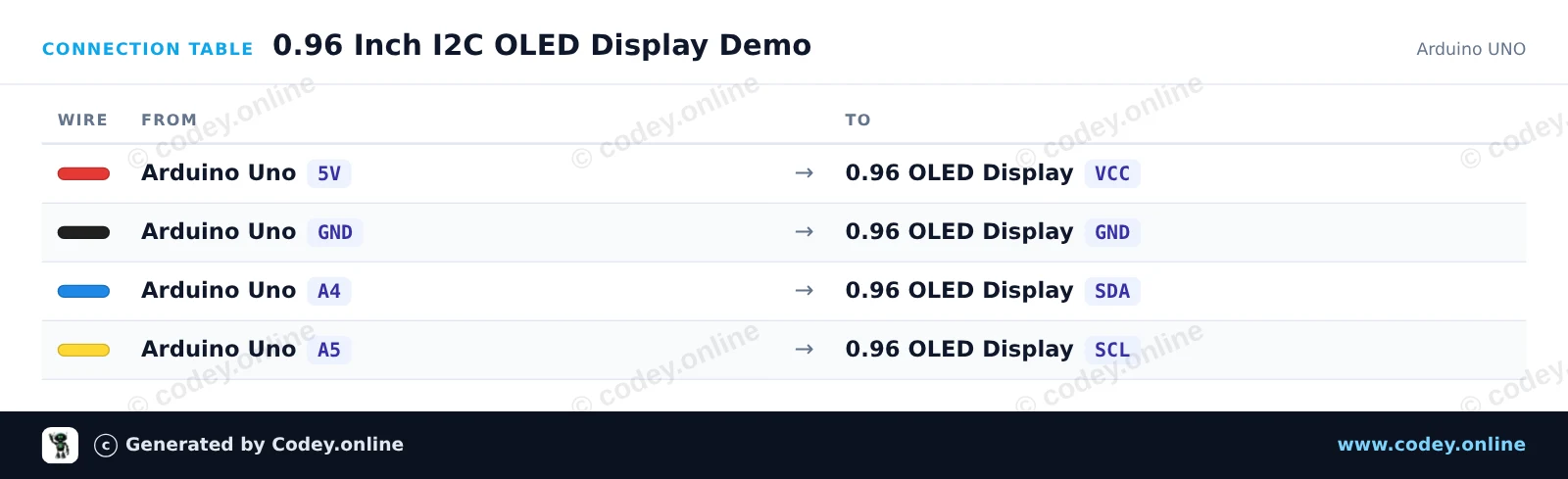

Tableau de câblage : Mini écran OLED jaune 0.96 inch 128x64 I2C sur un Arduino UNO
Tableau de câblage · Cliquez pour agrandir
0_96_Inch_I2C_OLED_Display_Demo.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96 Inch I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

// 128x64 SSD1306 noname I2C display using page buffer (low RAM usage)
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

int counter = 0;

void setup() {
  Serial.begin(115200);
  u8g2.begin();
}

void loop() {
  u8g2.firstPage();
  do {
    u8g2.setFont(u8g2_font_ncenB08_tr);
    u8g2.drawStr(0, 12, "0.96\" OLED Demo");
    u8g2.drawHLine(0, 15, 128);

    u8g2.drawStr(0, 32, "Uptime:");
    u8g2.setCursor(60, 32);
    u8g2.print(millis() / 1000);
    u8g2.print(" s");

    u8g2.drawStr(0, 50, "Count:");
    u8g2.setCursor(60, 50);
    u8g2.print(counter);
  } while (u8g2.nextPage());

  counter++;
  delay(1000);
}

Bibliothèques nécessaires : U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Démo d’écran OLED 0.96 inch sur ESP32

Ce projet connecte un écran OLED I2C de 0.96 inch (SSD1306) à un ESP32. Le sketch initialise l’écran et affiche un simple message de bienvenue ainsi qu’un compteur d’uptime qui se met à jour. C’est une manière rapide et propre de vérifier que votre écran fonctionne.

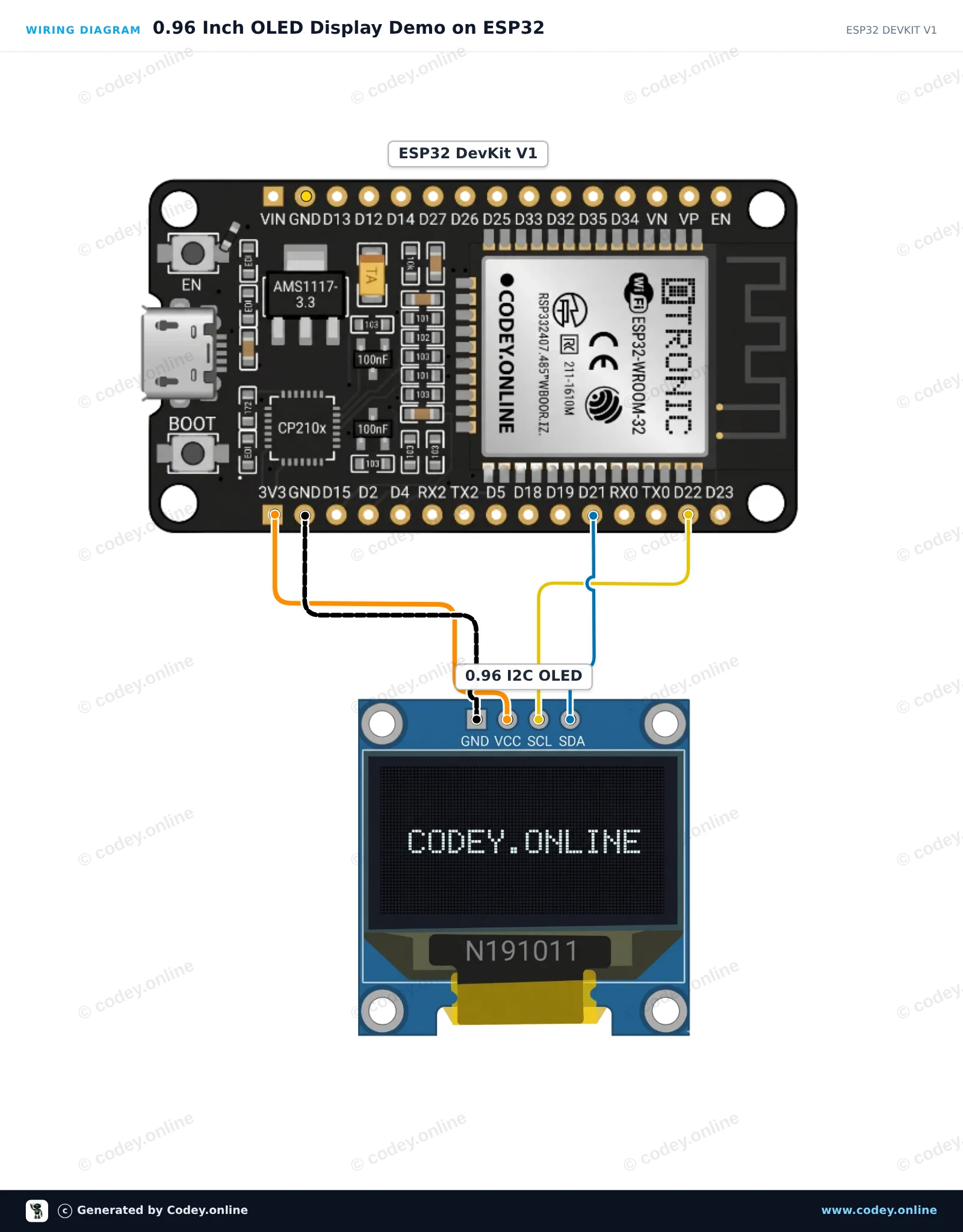

Schéma de câblage : Mini écran OLED jaune 0.96 inch 128x64 I2C sur un ESP32 DevKit V1
Schéma de câblage · Cliquez pour agrandir

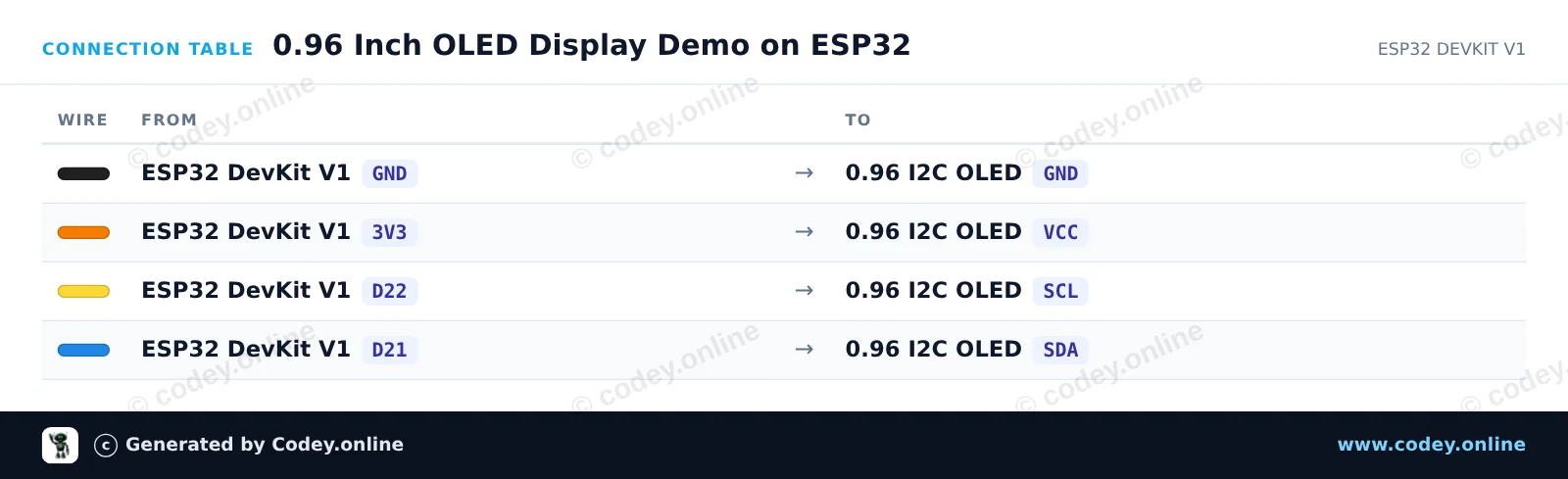

Tableau de câblage : Mini écran OLED jaune 0.96 inch 128x64 I2C sur un ESP32 DevKit V1
Tableau de câblage · Cliquez pour agrandir
0_96_Inch_OLED_Display_Demo_on_ESP32.ino · compilé et testé
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96 Inch OLED Display Demo on ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Initialize I2C with default ESP32 pins (SDA=21, SCL=22)
  Wire.begin(21, 22);

  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    while (true); // Freeze if display initialization fails
  }

  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);
  display.setTextSize(1);
  display.setCursor(10, 10);
  display.println("ESP32 OLED Test");
  display.display();
  delay(2000);
}

void loop() {
  display.clearDisplay();

  // Header
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println("ESP32 DevKit V1");
  display.drawLine(0, 10, 127, 10, SSD1306_WHITE);

  // Counter display
  display.setTextSize(2);
  display.setCursor(10, 24);
  display.print("Count: ");
  display.print(counter);

  // Uptime in seconds
  display.setTextSize(1);
  display.setCursor(10, 48);
  display.print("Uptime: ");
  display.print(millis() / 1000);
  display.print(" s");

  display.display();
  counter++;
  delay(1000);
}

Bibliothèques nécessaires : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Mini écran OLED jaune 0.96 inch 128x64 I2C

Petit écran OLED jaune mini de 0,96 inch. Image d’une netteté remarquable avec une résolution de 128x64 pixels.

Fonctionne avec une alimentation de 3v-5v. Idéal pour les projets Arduino ou ESP32 / ESP8266.

Les dimensions de cette carte ne sont que de 26,1 x 26,1 x 3,2mm.



Dimensions
Longueur: 2,61cm
Largeur: 2,61cm
Hauteur: 0,32cm

  • Écran OLED
  • 0,96 pouce
  • 128x64 pixels
  • Alimentation 3v-5v
La lecture charge la vidéo depuis YouTube.

Pourquoi choisir ce produit ?

  • Image d'une netteté exceptionnelle – 128x64 pixels pour un affichage clair.
  • Format compact – S'adapte à une petite carte de 26,1 x 26,1 mm.
  • Large plage de tension – Fonctionne avec une alimentation de 3 V à 5 V.
  • Pour les projets Arduino – Idéal pour Arduino, ESP32 et ESP8266.
Spécifications
Dimensions26,1 x 26,1 x 3,2 mm
Largeur2,61 cm
Couleurjaune
Résolution128 x 64 pixels
InterfaceI2C
Convient pourArduino
Longueur2,61 cm
Hauteur0,32 cm
Format0,96 pouce
